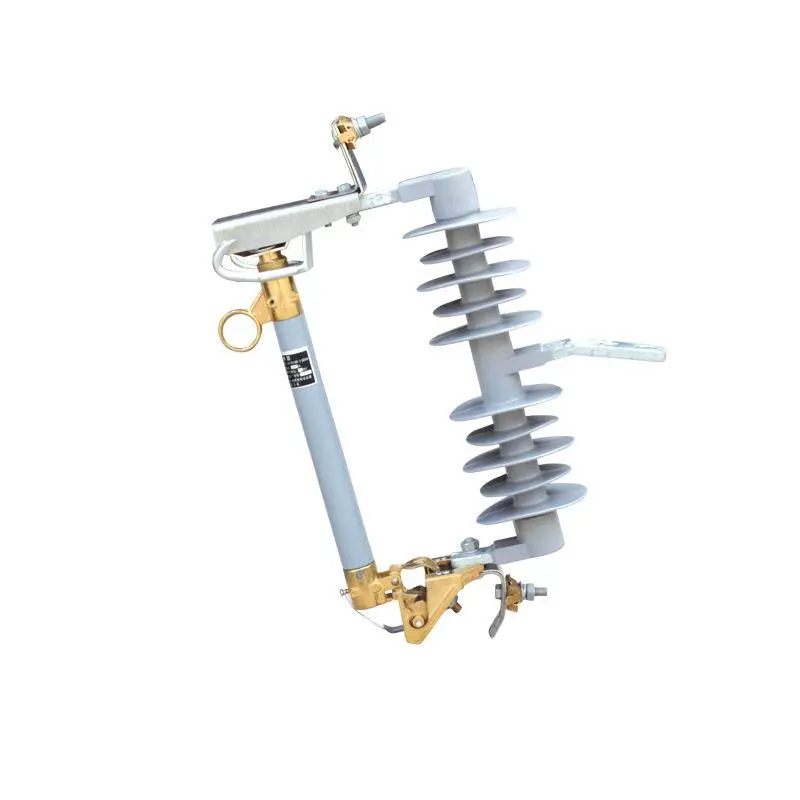

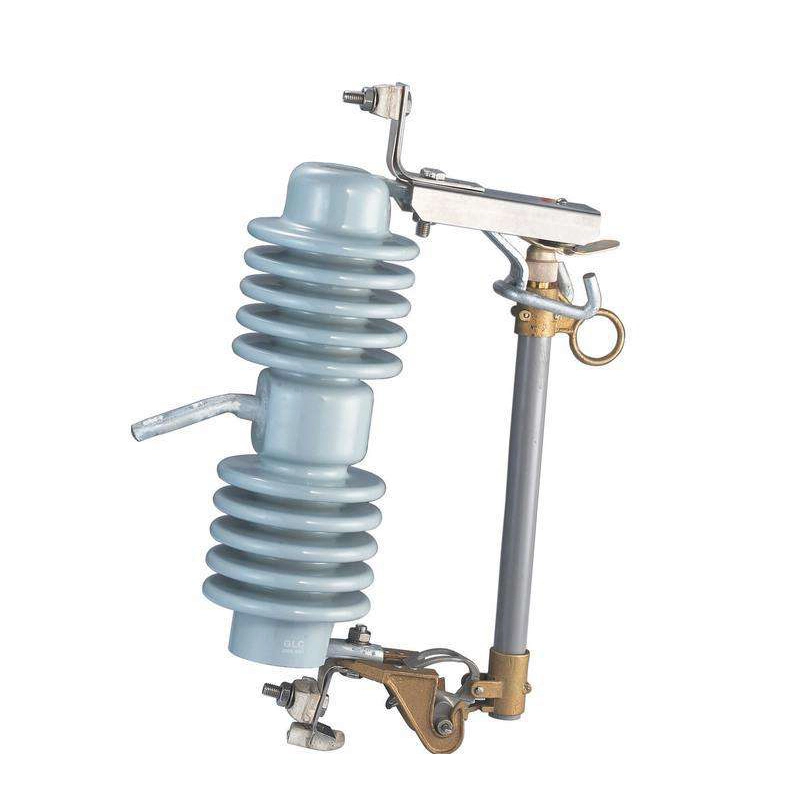

Un coupe-fusible thermique en porcelaine pour distribution de lignes électriques de 15 kV est un type de dispositif de protection moyenne tension connu pour sa conception simple, son budget abordable et sa grande fiabilité. Il fonctionne à l'aide d'un mécanisme de fusible découpé. lorsqu'un court-circuit ou une surcharge se produit, l'élément fusible fond rapidement pour déconnecter le circuit et protéger l'équipement électrique contre les dommages.
Les principaux avantages des coupe-fusibles thermiques en porcelaine pour distribution de lignes électriques 15 kV comprennent :
1. Structure simple.
L'appareil présente une conception mécanique simple, sans composants électroniques ni systèmes de contrôle complexes, ce qui le rend facile à fabriquer, à installer et à entretenir.
2. Faible coût.
Par rapport à d'autres types d'équipements de protection moyenne tension, les coupe-circuits à fusible thermique en porcelaine pour la distribution de lignes électriques de 15 kV sont beaucoup plus économiques et rentables.
3. Haute fiabilité.
Avec peu de pièces mobiles et des exigences de maintenance minimales, ces fusibles offrent des performances stables et une longue durée de vie, garantissant une protection fiable des circuits.
|
Numéro de mode |
Max. Tension de fonctionnement |
Courant rare |
Courant de coupure |
Tension d'impulsion |
PFWV (1 min) |
Distance d'isolement |
|
|
kV |
A |
A |
kV |
kV |
mm |
||
|
PRW10-15 |
17.5 |
100 |
10000 |
95 |
45/40 |
≥ 400 |
|
|
17.5 |
200 |
12000 |
95 |
45/40 |
≥ 400 |
||
|
Conditions de service |
|||||||
|
Température ambiante |
−40 °C à +40 °C |
||||||
|
Température moyenne sur 24 h |
≤ +30 °C |
||||||
|
Humidité relative |
moyenne quotidienne ≤ 95 %, moyenne mensuelle ≤ 90 % |
||||||
|
Altitude |
Conception standard |
≤ 1000 m au-dessus du niveau de la mer |
|||||
|
Applications à haute altitude |
2000 m à 4000 m |
||||||
|
Résiste à la vitesse du vent |
≤ 35 m/s |
||||||
|
Intensité sismique |
≤ 8 degrés |
||||||
|
Niveau de pollution |
Conception standard |
adapté aux zones de niveau de pollution I à II |
|||||
|
Environnements fortement pollués |
adapté aux zones de niveau de pollution III à IV |
||||||
Q : Quelle est la différence entre un coupe-fusible en porcelaine de 15 kV et un coupe-fusible en polymère de 15 kV ?
R : Les découpes en porcelaine de 15 kv offrent une excellente résistance mécanique, une dureté de surface élevée et une résistance supérieure aux UV et à la contamination. Les découpes en polymère 15 kv sont plus légères et plus résistantes à l'éclatement, mais elles peuvent vieillir plus rapidement à haute température ou dans des environnements pollués. La porcelaine reste le matériau privilégié pour une fiabilité à long terme dans les climats rigoureux.
Q : Comment le fusible est-il sélectionné pour un coupe-fusible thermique en porcelaine de distribution de ligne électrique de 15 kv ?
R : La valeur nominale du fusible doit être sélectionnée en combinaison avec le courant à pleine charge du transformateur et la capacité de court-circuit du système. Par exemple, un transformateur de 100 kVA sur un système de 15 kV utilise généralement un fusible de 10 A à 12 A.
Q : Le coupe-fusible thermique en porcelaine de distribution de lignes électriques de 15 kV peut-il être utilisé comme interrupteur d'isolement de 15 kV ?
R : Oui. Lorsqu'il est utilisé avec un bâton chauffant, le porte-fusible peut être ouvert et retiré manuellement, ce qui peut fournir une coupure visible dans le circuit. Cependant, il ne doit pas être utilisé pour interrompre le courant de charge à moins qu'il ne soit spécifiquement conçu pour une opération de coupure de charge.
