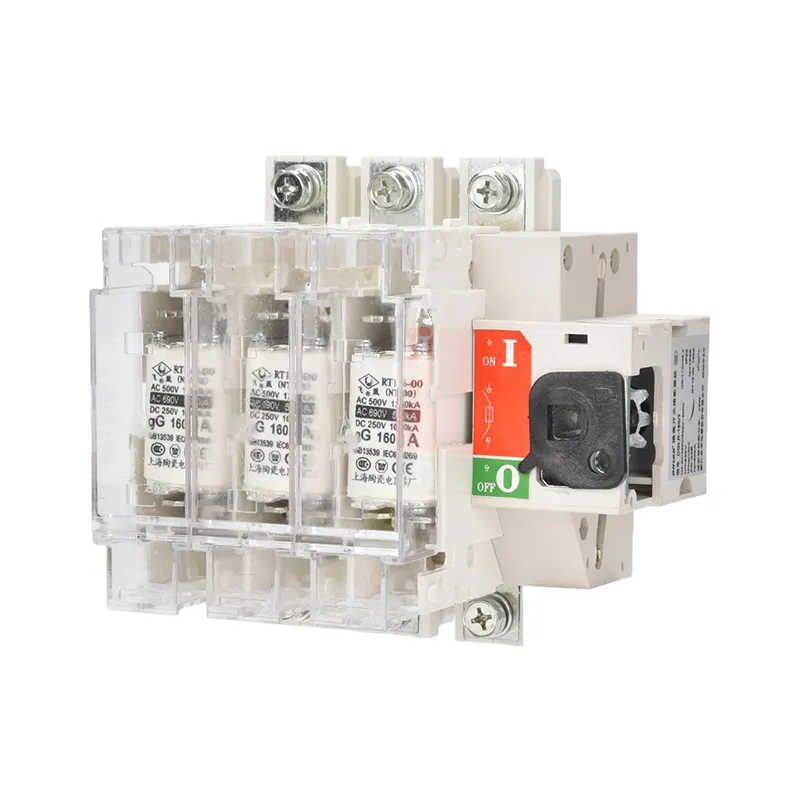

Résumé de l'article :Le choix d'un interrupteur sectionneur à fusible triphasé CA nécessite un examen attentif du courant nominal, de la compatibilité des fusibles, de la configuration des pôles, des dimensions d'installation et de la protection contre les courts-circuits. Wenzhou Xifa Electrical Equipment Co., Ltd. fournit des composants de distribution d'énergie pour les assemblages de transformateurs, les panneaux électriques et les systèmes électriques industriels. Ce guide explique les facteurs clés que les acheteurs doivent vérifier avant de sélectionner un modèle approprié.
Lors de la sélection d'un interrupteur sectionneur à fusible triphasé CA, nous considérons d'abord l'équipement qu'il desservira et les conditions de fonctionnement du circuit. Les applications telles que les armoires de distribution, les assemblages de transformateurs et les systèmes d'alimentation industriels peuvent nécessiter différents courants nominaux, dispositions de montage et caractéristiques de protection.
Avant de comparer les modèles, les acheteurs doivent confirmer la tension du système, le courant de fonctionnement attendu, les caractéristiques de charge, le courant de court-circuit disponible, l'environnement d'installation et la configuration des pôles requise.
Par exemple, un fusible-isolateur installé du côté basse tension d'un transformateur de distribution doit correspondre aux caractéristiques nominales du circuit et au schéma de protection de l'ensemble complet. La sélection d'un modèle basé uniquement sur le courant nominal peut entraîner des problèmes de compatibilité lors de l'installation ou du fonctionnement.
Consultez les disponibilitésles configurations on le AC Trois Phase Fusible Isolateur Ssorcière beavant de finaliser le cahier des charges.
Le courant du châssis et le courant nominal du fusible décrivent différentes caractéristiques. Courant du cadreidentifiant entc'est à direLa classe de courant du commutateur, tandis que le courant nominal du fusible fait référence à la valeur nominale du fusible installé. Le fusible doit être compatible avec l'interrupteur et adapté à la protection du circuit lui-même.
Selon les spécifications du produit fournies par Wenzhou Xifa Electrical Equipment Co., Ltd., les courants nominaux de châssis disponibles vont de 63 A à 630 A.
| Courant de trame | Valeurs nominales des fusibles répertoriées | Taille du fusible |
|---|---|---|
| 63 Un | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A ; 200, 250 A | 0 ; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Remarque : Ces valeurs résument les paramètres du produit fournis. Confirmez le type de fusible compatible et la valeur nominale exacte du modèle sélectionné avant de commander.
Le fusible doit être sélectionné en fonction de la charge, de l'intensité admissible du conducteur et de la coordination de protection requise. Les circuits de moteur et les circuits de transformateur peuvent avoir des courants de démarrage et des caractéristiques de défaut différents, de sorte que le même calibre de fusible n'est pas approprié pour chaque application.
Un interrupteur sectionneur à fusible triphasé CA combine l'isolation du circuit avec une protection contre les surintensités basée sur un fusible. Les acheteurs doivent évaluer ces fonctions séparément pour s'assurer que l'appareil répond aux exigences de l'installation.
Un fusible à lui seul ne détermine pas les performances en court-circuit de l'ensemble complet. L'interrupteur, le fusible, les conducteurs et les équipements de protection en amont doivent être coordonnés en fonction de leurs capacités nominales. L'isolation de maintenance doit également suivre les procédures de sécurité électrique applicables.
Après avoir vérifié la compatibilité électrique, les acheteurs doivent vérifier la configuration des poteaux, la disposition de montage, les dimensions hors tout et l'espace de connexion. Les informations produit fournies incluent des configurations tripolaires et tétrapolaires, ainsi que des options d'installation de type frontal et latéral pour les modèles applicables.
| Élément de sélection | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Configuration des pôles | Modèle tripolaire ou tétrapolaire | Correspond aux exigences d’isolation des circuits et du neutre. |
| Disposition de montage | Installation de type frontal ou latéral | Assure la compatibilité avec la disposition des panneaux. |
| Dimensions | Positions de largeur, hauteur, profondeur et trous de montage | Empêche les interférences avec le câblage et les composants adjacents. |
| Relations | Disposition des câbles ou des jeux de barres et exigences en matière de conducteurs | Prend en charge des connexions électriques fiables. |
Par exemple, les dimensions publiées pour la série de type frontal 160 A indiquent la dimension A comme étant de 164 mm pour le modèle tripolaire et de 200 mm pour le modèle tétrapolaire. Cette différence montre pourquoi les acheteurs devraient vérifier le dessin pour connaître la configuration exacte au lieu de supposer que les modèles avec la même puissance de châssis ont des dimensions identiques.
Avant de commander, comparez le dessin dimensionnel du fabricant avec la disposition des panneaux. Prévoyez suffisamment d’espace pour le fonctionnement de la poignée, le pliage des câbles, les dégagements électriques et le remplacement des fusibles.
La documentation technique aide les acheteurs à confirmer si un produit répond aux exigences du projet. Nous vous recommandons de demander la fiche technique du produit, le dessin dimensionnel, les rapports de test applicables et la confirmation de la norme de fusible compatible avant d'approuver un modèle.
Wenzhou Xifa Electrical Equipment Co., Ltd. se spécialise dans la recherche, le développement et la fabrication de produits de distribution d'énergie pour les systèmes de 0,4 kV à 35 kV. Sa gamme de produits comprend des disjoncteurs à air, des disjoncteurs à boîtier moulé, des transformateurs de courant, des transformateurs de potentiel, des parafoudres et des fusibles de décrochage.
Située dans la zone de développement économique de Yueqing, Zhejiang, en Chine, la société est une filiale de Conso Electrical Science and Technology Co., Ltd., qui fabrique des transformateurs de distribution, des sous-stations compactes et des disjoncteurs à vide depuis 2006.
La société déclare que ses produits sont fabriqués selon les systèmes de gestion de la qualité ISO 9001 et de gestion environnementale ISO 14001, et que les spécifications techniques pertinentes répondent aux exigences CE et UL. Les acheteurs doivent demander les certificats ou rapports de test applicables pour vérifier l'état de conformité du modèle spécifique.
D'autres considérations d'achat incluent la disponibilité des fusibles de rechange, les conseils d'installation, les délais de livraison et l'assistance technique après-vente. Ces détails peuvent affecter la mise en service et la maintenance, en particulier lorsque l'interrupteur fait partie d'un ensemble de distribution électrique plus vaste.
Pour plus de détails sur le produit, visitez la page produit du commutateur isolateur à fusible triphasé AC ou contactez Wenzhou Xifa Electrical Equipment Co., Ltd.
Un interrupteur isolateur à fusible triphasé CA est utilisé pour isoler un circuit CA triphasé et fournir une protection contre les surintensités basée sur un fusible dans les systèmes de distribution basse tension compatibles. Les applications typiques incluent les armoires de distribution, les assemblages de transformateurs et les installations électriques industrielles.
Vérifiez le courant de conception du circuit, l'intensité admissible du conducteur, les caractéristiques de charge et les conditions de défaut. Sélectionnez ensuite un cadre de commutation et un calibre de fusible compatibles en fonction de la coordination de protection requise et des normes électriques applicables.
Le courant du cadre identifie la classe de courant du commutateur, tandis que le courant nominal du fusible identifie le courant nominal du fusible installé. Le fusible choisi doit être compatible avec l'interrupteur et adapté à la protection du circuit.
Le choix dépend de la configuration du circuit et de la nécessité ou non d'une isolation du neutre. Confirmez la disposition des pôles par rapport à la conception du système, au schéma de mise à la terre et aux règles d'installation applicables.
Uniquement si l'appareil spécifique est conçu pour le service de commutation prévu. Vérifiez les caractéristiques de fonctionnement et la catégorie d'utilisation du fabricant plutôt que de supposer que chaque isolateur peut interrompre le courant de charge normal.
Fournissez la tension du système, le courant nominal requis, les spécifications du fusible, la configuration des pôles, la disposition de montage, les dimensions d'installation, la quantité et les normes applicables. Un diagramme unifilaire ou un dessin de panneau peut aider à confirmer la compatibilité du produit.
Le choix d'un interrupteur sectionneur à fusible triphasé CA nécessite un examen attentif des caractéristiques électriques, des caractéristiques des fusibles, des dimensions d'installation et des conditions de fonctionnement. La vérification de ces détails avant de commander permet de réduire les modifications d'installation et de garantir un fonctionnement fiable au sein du système de distribution. Wenzhou Xifa Electrical Equipment Co., Ltd. fournit des informations sur les produits et une assistance technique pour aider les clients à identifier les configurations adaptées à leurs applications.
