Dans un centre de données animé rempli de milliers de serveurs, chaque watt d’énergie consommé doit être surveillé avec précision. Le gestionnaire des installations s'appuie sur un réseau de compteurs pour suivre la consommation d'énergie, identifier les inefficacités et répartir les coûts. Au cœur de chacun de ces compteurs se trouve unTransformateur de courant CT-un capteur sans prétention qui effectue silencieusement l'une des tâches les plus critiques en matière de mesure électrique. Sans ce composant, une surveillance précise de la puissance serait presque impossible. Les transformateurs de courant constituent le pont essentiel entre le monde de la distribution d'énergie à haute tension et à courant élevé et l'électronique sensible et à faible consommation des systèmes de comptage modernes.
Alors, qu’est-ce qui fait d’un transformateur de courant CT le capteur clé pour les systèmes de mesure électrique ? La réponse réside dans trois capacités fondamentales : une mesure précise du courant sur une large plage dynamique, une isolation galvanique complète entre le circuit primaire et l'équipement de mesure, et la capacité de fournir une sortie standardisée à faible courant qui est facilement traitée par les compteurs et les relais de protection. Cet article explorera les principes de conception, les caractéristiques de performance et les considérations d'application qui rendent les transformateurs de courant indispensables dans la mesure électrique. De la physique de l'induction magnétique aux défis pratiques de précision et de saturation, nous analyserons l'ingénierie qui permet à ces appareils de fournir des mesures fiables dans tous les domaines, des sous-compteurs résidentiels aux sous-stations haute tension.

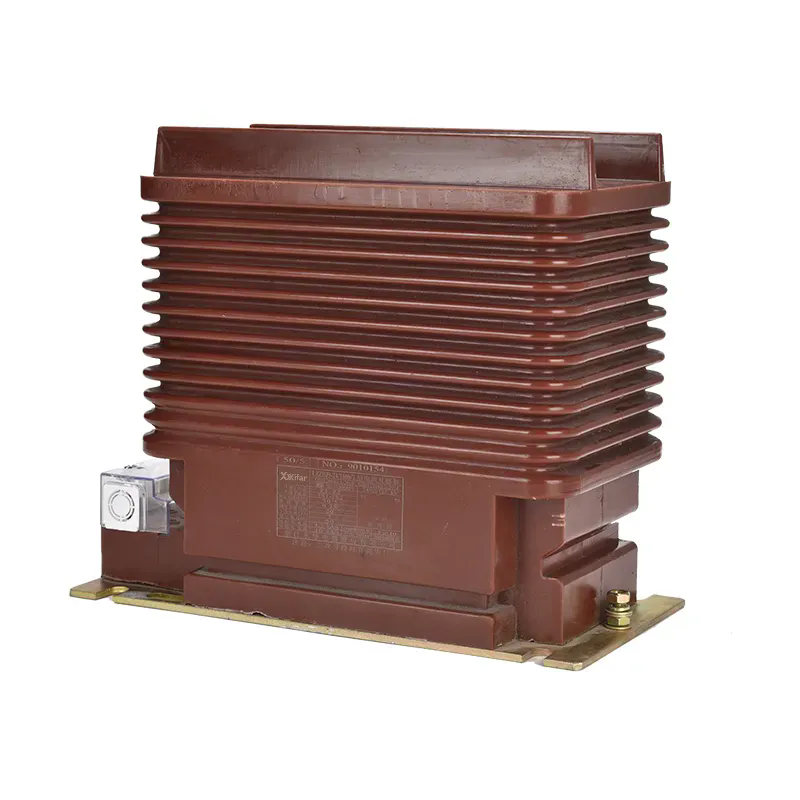

Un transformateur de courant CT est un type de transformateur de mesure conçu pour produire un courant réduit et précis, proportionnel au courant circulant dans un conducteur primaire. Il s'agit d'un appareil passif qui fonctionne sur le principe de l'induction électromagnétique. Le conducteur principal (le fil transportant le courant à mesurer) traverse le noyau du TC, qui est généralement un anneau en matériau magnétique à haute perméabilité tel que l'acier au silicium ou un alliage nanocristallin. Ce conducteur primaire agit comme un enroulement primaire monotour. L'enroulement secondaire, constitué de plusieurs tours de fil de cuivre isolé enroulé autour du noyau, fournit le courant de sortie. Lorsqu’un courant alternatif circule dans le conducteur primaire, il crée un flux magnétique variable dans le noyau. Ce flux induit un courant dans l'enroulement secondaire proportionnel au courant primaire, mis à l'échelle par le rapport de spires.
Imaginez un transformateur de courant comme une balance de précision qui mesure le poids d'un éléphant en pesant un petit échantillon représentatif. Le courant principal est l’éléphant – grand et peu maniable. Le courant secondaire est le petit échantillon, facile à mesurer et sûr à manipuler. Le rapport de rotation du CT détermine le facteur d'échelle. Par exemple, un TC 1 000 : 5 signifie que lorsque 1 000 ampères traversent le circuit primaire, 5 ampères circulent dans le circuit secondaire. Cette sortie secondaire standardisée de 5 A (ou 1 A) permet de fabriquer des compteurs, relais et autres équipements de surveillance en tant que dispositifs standardisés et interchangeables, sans avoir besoin d'être conçus pour les courants et tensions élevés du circuit primaire. C'est la raison fondamentale pour laquelle le transformateur de courant CT constitue l'épine dorsale du comptage électrique moderne.
Le matériau du noyau est un facteur critique dans les performances du CT. Le noyau doit avoir une perméabilité élevée pour concentrer efficacement le flux magnétique, et il doit avoir une faible hystérésis pour minimiser les pertes. Le noyau doit également avoir une courbe de magnétisation linéaire pour garantir que le rapport entre les courants primaire et secondaire reste constant sur toute la plage de courants. ÀWenzhou Xifa Équipement Électrique Co., Ltd.,nous fabriquons des noyaux CT de transformateur de courant en utilisant de l'acier au silicium à grains orientés de haute qualité, sélectionné pour ses excellentes propriétés magnétiques et sa faible coercivité. L'expérience de notre usine en matière de conception de noyaux et de technologie de bobinage garantit que nos transformateurs de courant offrent des performances fiables et précises dans une large gamme d'applications.
La sécurité est la principale raison pour laquelle les transformateurs de courant sont utilisés dans les applications de mesure. Connecter directement un compteur à un circuit à courant et haute tension serait extrêmement dangereux. Le compteur devra être évalué pour la tension primaire complète (qui peut atteindre des centaines de kilovolts) et le courant (qui peut atteindre des milliers d'ampères). Ce serait physiquement volumineux, d’un coût prohibitif et intrinsèquement dangereux. Le transformateur de courant CT résout ce problème avec élégance en fournissant une isolation galvanique. Il n'y a pas de connexion électrique directe entre le circuit primaire et le circuit secondaire. Le primaire est séparé du secondaire par l'isolation du noyau et la distance physique entre les enroulements. Cette isolation garantit que le compteur et l'opérateur ne sont pas exposés aux tensions et courants dangereux du système primaire.
Le circuit secondaire d'un transformateur de courant CT est conçu pour pouvoir fonctionner en toute sécurité. La sortie secondaire typique est de 5 A ou 1 A, ce qui est facilement géré par les compteurs standards et les relais de protection. La tension aux bornes secondaires reste également faible. Cet aspect de sécurité n’est pas seulement une commodité ; c'est une exigence fondamentale de sécurité. Le circuit secondaire d'un TC ne doit jamais être ouvert lorsque le primaire est sous tension. Si le circuit secondaire est ouvert, la haute impédance des bornes secondaires fera monter le flux du noyau à des niveaux dangereux, générant une haute tension qui peut être mortelle pour le personnel et destructrice pour l'équipement.
Pour les applications de comptage, cette sécurité est primordiale. Un transformateur de courant CT permet d'installer un compteur en toute sécurité dans un emplacement pratique pour la lecture et la maintenance. Le compteur peut être placé dans un panneau, monté sur un mur ou même situé à distance du circuit primaire. Ceci est particulièrement important dans les centres de données modernes, les installations industrielles et les bâtiments commerciaux où les systèmes centralisés de gestion de l'énergie nécessitent des mesures précises en plusieurs points. Notre usine de Xifa conçoit son transformateur de courant CT dans un souci de sécurité, en utilisant des matériaux isolants de haute qualité et une construction robuste pour garantir une isolation fiable pendant toute la durée de vie du produit.
Pour toute application de mesure, la précision est le paramètre de performance le plus critique. La précision d'un transformateur de courant CT est exprimée en termes de classe de précision, qui définit l'erreur admissible dans le rapport entre les courants primaire et secondaire et le déphasage admissible. La classe de précision est spécifiée par une combinaison d'une lettre et d'un chiffre. Pour les applications de mesure, les classes de précision les plus courantes sont 0,1, 0,2, 0,5, 1 et 3. Le nombre indique le pourcentage d'erreur maximal au courant nominal. Par exemple, un TC de classe 0,5 a une erreur de rapport maximale de 0,5 % au courant nominal.
Le déphasage est également essentiel pour une mesure précise de la puissance. Dans un système triphasé, les erreurs de phase dans les TC peuvent entraîner des erreurs importantes dans la mesure de la puissance active et réactive. La classe de précision définit également le déphasage maximum. Par exemple, un TC de classe 0,5 a un déphasage maximum de 20 minutes (0,33 degrés). La classe de précision est mesurée à une charge (charge) spécifique et à un pourcentage spécifique du courant nominal (généralement 100 %). La précision d'un TC n'est pas constante sur toute sa plage ; il est généralement plus précis au courant nominal et se dégrade aux courants très faibles et aux courants supérieurs à la valeur nominale.
Le tableau suivant résume les classes de précision et leurs applications de mesure typiques.
| Classe de précision | Erreur de rapport maximum | Déplacement de phase maximum | Application typique |
| 0.1 | 0,1% | 5 minutes | Mesure de précision, étalonnage, étalons |
| 0.2 | 0,2% | 10 minutes | Mesure des revenus de haute précision |
| 0.5 | 0,5% | 20 minutes | Comptage commercial et industriel |
| 1.0 | 1,0% | 60 minutes | Comptage à usage général |
| 3.0 | 3,0% | Non spécifié | À titre indicatif seulement |
Choisir la bonne classe de précision est une décision cruciale. Pour les applications de comptage de revenus, où les mesures sont utilisées pour la facturation, une précision plus élevée (0,1 ou 0,2) est essentielle. Pour le sous-compteur et la surveillance générale, un TC de classe 0,5 ou 1,0 est généralement suffisant. La classe de précision requise dépend également de la charge du compteur. Le compteur doit avoir une charge suffisamment faible pour garantir que le CT fonctionne dans ses limites de précision spécifiées. Chez Wenzhou Xifa Electrical Equipment Co., Ltd., nous proposons une gamme complète de classes de précision CT pour transformateurs de courant pour répondre aux besoins de nos clients, depuis la mesure des revenus de haute précision jusqu'aux applications de surveillance générales.
L'un des principaux avantages d'un transformateur de courant CT est sa capacité à mesurer les courants avec précision sur une large plage, depuis les petits courants fractionnaires jusqu'aux courants de surcharge importants. Cette plage dynamique est essentielle pour les systèmes de comptage électrique modernes, qui doivent mesurer avec précision la consommation d'énergie pendant les périodes de charge légère et forte. La plage dynamique d'un TC est principalement déterminée par le matériau du noyau et la conception du bobinage. Le noyau doit pouvoir fonctionner de manière linéaire sur une large plage de densités de flux. L'enroulement doit être conçu pour minimiser l'inductance de fuite et fournir un rapport de spires stable.
Le matériau du noyau est le facteur le plus critique pour obtenir une large plage dynamique. Le noyau doit avoir une courbe de magnétisation linéaire, c'est-à-dire que la densité de flux est proportionnelle à la force magnétisante, jusqu'au point de saturation. Un noyau à haute perméabilité, tel qu'un acier au silicium à grains orientés, présente une région relativement linéaire sur une large plage de courants. Le noyau doit également avoir une faible coercivité pour minimiser l'hystérésis et garantir que le CT conserve sa précision dans le temps. Le matériau du noyau est également sélectionné pour avoir une densité de flux de saturation élevée afin d'empêcher le noyau de saturer dans des conditions de défaut. La géométrie du noyau est également importante ; un noyau avec une grande section transversale peut gérer un flux plus important sans saturer.
La conception du bobinage affecte également la plage dynamique. L'enroulement secondaire est généralement enroulé avec un grand nombre de tours pour produire une tension de sortie élevée par ampère de courant primaire. Cette sensibilité élevée permet au CT de mesurer avec précision de petits courants. L'enroulement est conçu pour minimiser l'inductance de fuite, qui peut provoquer des erreurs à hautes fréquences et lors de conditions transitoires. L'isolation entre les spires doit être robuste pour éviter les courts-circuits. Le bobinage doit également être conçu pour gérer le courant nominal sans surchauffe. Notre usine de Wenzhou Xifa Electrical Equipment Co., Ltd. utilise des techniques de bobinage avancées et des matériaux de haute qualité pour garantir que notre transformateur de courant CT offre une large plage dynamique et des performances constantes sur toute sa plage de fonctionnement.
La conception du noyau et du bobinage doit également tenir compte de l'effet de la charge. Le fardeau est l'impédance du circuit secondaire, y compris le compteur, les câbles et les bornes de connexion. Une charge élevée peut réduire la plage dynamique effective du TC et provoquer une saturation à des courants relativement faibles. Il est important de sélectionner un TC dont la notation est adaptée à la charge attendue. Un CT avec une charge nominale élevée aura un noyau plus grand et plus de tours, ce qui entraînera une plage dynamique plus large. Notre équipe technique peut vous aider à calculer la charge appropriée pour votre demande.
Deux facteurs critiques qui affectent la précision et les performances d'un transformateur de courant sont la charge et la saturation. La charge est l'impédance totale du circuit secondaire, y compris le compteur, les câbles de connexion et les points de terminaison. Si la charge est trop élevée, la tension de sortie du TC sera forcée d'augmenter, ce qui entraînera une augmentation du flux du noyau, ce qui peut conduire à une saturation. La saturation se produit lorsque la densité de flux du cœur atteint la densité de flux maximale du matériau, au-delà de laquelle une augmentation du courant primaire n'entraîne pas une augmentation proportionnelle du courant secondaire. Cela amène le CT à produire un signal de sortie déformé, conduisant à des mesures inexactes.
La relation entre la charge et la saturation est une considération critique de conception. Un TC est conçu pour une charge spécifique, généralement exprimée en VA (voltampères). Par exemple, un TC d'une valeur nominale de 5 VA peut piloter un circuit secondaire avec une impédance totale allant jusqu'à 0,2 ohms à 5 A (puisque P = I²R). Si la charge dépasse cette valeur nominale, le TC peut saturer à un courant primaire inférieur, limitant sa plage dynamique et provoquant des erreurs de mesure. Il est essentiel de sélectionner un TC avec une charge nominale supérieure à la charge réelle du compteur et des câbles de connexion.
Pour garantir une mesure précise, le CT doit fonctionner bien en dessous de son point de saturation. La marge entre le flux de fonctionnement et le flux de saturation est appelée « marge de saturation ». Un TC avec une marge de saturation élevée sera plus résistant à la saturation et conservera sa précision sur une plage de courants plus large. La marge de saturation est déterminée par le matériau du noyau, la géométrie du noyau et le nombre de tours. Les TC conçus pour les applications de comptage ont généralement une marge de saturation élevée pour garantir qu'ils peuvent gérer les surcharges sans perte de précision. Le tableau suivant illustre l'effet de la charge sur la précision de mesure d'un transformateur de courant typique.
| Fardeau (% de la valeur nominale) | Erreur de mesure (%) | Effet |
| 25% | 0,1% | Dans les spécifications, mesure précise |
| 50% | 0,15% | Dans les spécifications, mesure précise |
| 100% | 0,3% | À charge nominale, légère augmentation de l'erreur |
| 150% | 1,5% | Charge excessive, erreur significative |
| 200% | 5,0% | Saturation sévère, mesure peu fiable |
La charge doit toujours être soigneusement calculée et vérifiée pendant la phase de conception d'un système de comptage. Un TC avec une valeur VA plus élevée peut supporter une charge plus élevée, mais il est également plus gros et plus cher. Un TC avec une valeur VA inférieure est plus petit et moins cher, mais il est plus sensible à la charge et peut saturer sous de lourdes charges. Chez Xifa, nous proposons une gamme de transformateurs de courant CT avec différentes charges nominales pour répondre aux exigences spécifiques des différentes applications de mesure. Notre équipe technique peut vous aider à sélectionner le CT adapté à votre application.
La sélection du transformateur de courant CT approprié pour une application de mesure implique une évaluation systématique des exigences de courant, de tension et de précision du système. Le cadre de sélection suivant fournit une approche étape par étape pour garantir que le CT est correctement spécifié. La première étape consiste à déterminer la plage de courant primaire. Le TC doit être capable de mesurer avec précision le courant de fonctionnement maximum, et il doit également être capable de résister au courant de défaut maximum sans dommage. Le courant nominal du TC doit être choisi pour être d'environ 60 à 80 % du courant de charge maximum prévu, offrant ainsi une certaine marge pour la croissance future de la charge. La plage dynamique du TC doit également être prise en compte, afin de garantir qu'il peut mesurer avec précision les courants minimum et maximum.
La deuxième étape consiste à déterminer la classe de précision requise. Pour le comptage des revenus, une classe de haute précision (0,1 ou 0,2) est requise. Pour le sous-compteur et la surveillance générale, une classe de précision inférieure (0,5 ou 1,0) peut suffire. La classe de précision doit également être adaptée à la charge du compteur. La troisième étape consiste à déterminer le fardeau. La charge doit être calculée en fonction de l'impédance d'entrée du compteur, de la longueur des câbles de connexion et de l'impédance de tout appareil intermédiaire. Le CT doit avoir une charge nominale supérieure à la charge calculée.
Le tableau suivant résume les principaux critères de sélection et fournit les valeurs typiques pour un TC de transformateur de courant.
| Critère de sélection | Considérations | Valeurs typiques |
| Courant primaire (A) | Courant de charge continu maximum | 50, 100, 200, 400, 800, 1 000, 2 000 |
| Courant secondaire (A) | Sortie standard pour compteurs | 5 A ou 1 A |
| Classe de précision | Précision de mesure requise | 0,1, 0,2, 0,5, 1,0 |
| Fardeau (VA) | Impédance totale du circuit secondaire | 2,5, 5, 10, 15, 30 |
| Niveau d'isolation | Tension nominale du circuit primaire | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Fréquence (Hz) | Fréquence secteur | 50 Hz ou 60 Hz |
Des facteurs supplémentaires à prendre en compte incluent le niveau d'isolation, la fréquence et la température ambiante. Le TC doit être conçu pour le niveau de tension du circuit primaire. Pour les applications haute tension, le TC doit avoir une isolation et des lignes de fuite adéquates. Le TC doit être conçu pour la fréquence du réseau (50 Hz ou 60 Hz). La température ambiante affecte les performances du CT et sa capacité à dissiper la chaleur. Chez Xifa, nous fabriquons des transformateurs de courant CT pour une large gamme d'applications, de la distribution basse tension au comptage des sous-stations haute tension. Nos produits sont conçus pour répondre aux normes internationales en vigueur et sont rigoureusement testés pour garantir des performances fiables.
Question 1 : Quelle est la différence entre un transformateur de courant et un transformateur de tension ?
Réponse : Un transformateur de courant (CT) est utilisé pour mesurer le courant et est connecté en série avec le circuit. Un transformateur de tension (VT) est utilisé pour mesurer la tension et est connecté en parallèle. Le TC produit un courant secondaire proportionnel au courant primaire, tandis que le VT produit une tension secondaire proportionnelle à la tension primaire. Ce sont tous deux des transformateurs de mesure utilisés pour la mesure et la protection. Le transformateur de courant CT est le capteur clé pour mesurer le courant dans les systèmes électriques.
Question 2 : Puis-je installer un transformateur de courant dans n'importe quelle orientation ?
Réponse : Bien qu'un transformateur de courant puisse être installé dans la plupart des orientations, il est généralement recommandé de suivre les directives du fabricant. L'orientation n'affecte pas de manière significative la précision aux courants de fonctionnement normaux. Cependant, pour les applications de haute précision, il est conseillé de s’assurer que le noyau n’est pas soumis à des vibrations ou à des champs magnétiques excessifs. Pour les tomodensitomètres à noyau divisé, il convient de veiller à ce que le noyau soit correctement fermé et sécurisé pour maintenir la précision.
Question 3 : Comment choisir entre un TC secondaire 5 A et un TC secondaire 1 A ?
Réponse : Le choix entre un transformateur de courant secondaire de 5 A et de 1 A dépend de l'équipement de mesure et de la distance entre le TC et le compteur. Une sortie de 5 A est plus courante et fournit un niveau de signal plus élevé, ce qui peut être avantageux dans les environnements bruyants. Une sortie de 1 A est souvent utilisée pour la transmission longue distance car le courant plus faible réduit la chute de tension dans les câbles. La plupart des compteurs modernes prennent en charge les entrées 5 A et 1 A. Notre usine peut vous fournir des conseils sur le choix optimal pour votre application spécifique.
Question 4 : Qu'est-ce qui fait saturer un TC de transformateur de courant ?
Réponse : Un transformateur de courant TC sature lorsque le flux magnétique dans le noyau atteint sa limite maximale. Cela se produit généralement lorsque le courant primaire dépasse largement la capacité nominale du TC ou lorsque la charge secondaire est trop élevée. La saturation peut également être provoquée par une composante continue élevée dans le courant primaire ou par une fréquence système excessive. Lorsqu'un TC sature, son courant de sortie devient déformé et non proportionnel au courant primaire, ce qui entraîne des mesures inexactes et un dysfonctionnement potentiel de la protection. Notre usine teste chaque TC pour les caractéristiques de saturation afin de garantir des performances fiables dans des conditions de défaut.
Question 5 : Quels sont les avantages de l'utilisation d'un TC ouvrant pour le comptage ?
Réponse : Un transformateur de courant à noyau ouvrant offre plusieurs avantages, en particulier pour les installations de modernisation. Le noyau peut être ouvert et serré autour du conducteur primaire sans déconnecter le conducteur. Cela rend l'installation beaucoup plus facile et rapide, en particulier dans les systèmes existants où la déconnexion est difficile ou coûteuse. Les TC à cœur divisé sont également utiles pour les applications de surveillance temporaires. Cependant, les TC à noyau divisé ont généralement une précision inférieure à celle des TC à noyau solide de la même classe. Pour les applications de haute précision, un TC à noyau solide est préférable. Nos produits CT de transformateur de courant à noyau divisé sont conçus pour fournir une bonne précision tout en offrant la commodité d'une installation facile.
Les transformateurs de courant sont les héros méconnus des systèmes de comptage électrique. Ils assurent la fonction essentielle de mesurer avec précision les courants élevés tout en garantissant la sécurité du personnel et des équipements. Leur capacité à fournir une isolation galvanique, à produire une sortie standardisée à faible courant et à fonctionner de manière fiable sur une large plage dynamique les rend indispensables pour les applications modernes de surveillance, de facturation et de protection de l'énergie. De la physique de l'induction magnétique aux considérations pratiques de charge et de saturation, le transformateur de courant CT témoigne de la puissance d'une ingénierie simple et robuste.
La sélection du transformateur de courant CT adapté à votre application nécessite un examen attentif de la précision, de la charge et des exigences du système. En comprenant ces facteurs, vous pouvez vous assurer que votre système de comptage fournit les données fiables et précises nécessaires à une gestion efficace de l'énergie. ÀWenzhou Xifa Équipement Électrique Co., Ltd., nous nous engageons à fournir des transformateurs de courant CT de haute qualité qui répondent aux exigences de mesure les plus exigeantes. Nos produits sont conçus et fabriqués selon les normes les plus élevées, garantissant des performances fiables tout au long de la durée de vie de l'installation.
