Comment un transformateur de courant CT homopolaire de type beignet améliore-t-il la protection contre les défauts à la terre

Résumé de l'article : A Type de beignet de transformateur de courant CT homopolaireest un composant de détection important pour détecter les défauts à la terre, les courants de fuite et les anomalies d'isolation dans les systèmes électriques. Doté d'un noyau toroïdal entourant les conducteurs, il permet de détecter le courant résiduel produit lorsque la somme vectorielle des courants de phase n'est plus nulle. Cet article explique son principe de fonctionnement, sa construction, ses caractéristiques techniques, ses applications, ses considérations de sélection et pourquoi une qualité de fabrication fiable est importante pour les systèmes de protection électrique modernes.

Table des matières

1. Qu'est-ce qu'un type de beignet de transformateur de courant CT homopolaire ?
2. Comment fonctionne un CT séquence zéro de type beignet ?
3. Quelles sont les principales caractéristiques de construction ?
4. Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?
5. Où un tomodensitomètre homopolaire est-il couramment utilisé ?
6. Comment sélectionner le bon tomodensitomètre homopolaire ?
7. Quels sont les principaux avantages ?
8. FAQ sur le type de beignet de transformateur de courant CT homopolaire
9. Conclusion

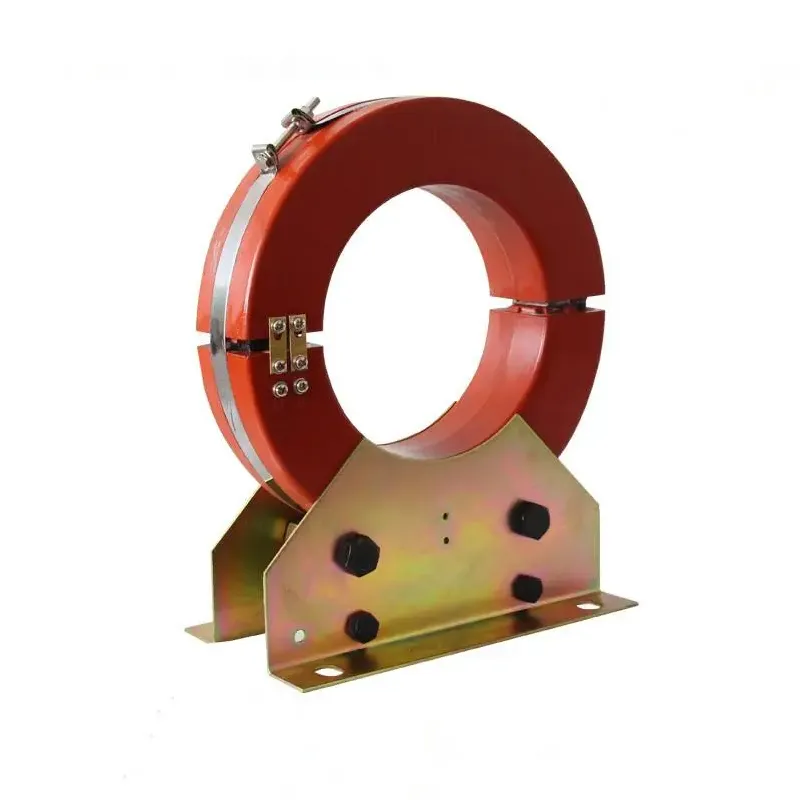

Qu'est-ce qu'un type de beignet de transformateur de courant CT homopolaire ?

Pour les ingénieurs électriciens et les professionnels de la distribution d’énergie, une détection précise du courant résiduel est essentielle pour identifier les défauts avant qu’ils ne se transforment en dommages matériels, en risques d’incendie ou en coupures de courant inattendues. UNType de beignet de transformateur de courant CT homopolaireest spécialement conçu à cet effet.

Contrairement à un transformateur de courant conventionnel qui mesure principalement le courant circulant dans un conducteur individuel, un TC homopolaire surveille l'effet magnétique combiné de plusieurs conducteurs traversant son noyau toroïdal. Dans des conditions triphasées normales, la somme vectorielle des courants de phase est approximativement nulle. Lorsqu'une fuite ou un défaut à la terre se produit, un déséquilibre se développe, créant un courant homopolaire mesurable.

Selon les informations sur le produit fournies parXiFa, son TC homopolaire utilise un noyau toroïdal et un enroulement secondaire et est conçu pour des applications telles que la protection contre les défauts à la terre, la détection des courants de fuite, la surveillance de l'isolation et la protection des relais. Le produit convient aux systèmes électriques 50 Hz et à différentes configurations de point neutre.

Pour les acheteurs à la recherche d'un transformateur de courant CT homopolaire de type beignet, il est important de comprendre à la fois le principe électrique et la construction physique avant de sélectionner un modèle.

Comment fonctionne un CT séquence zéro de type beignet ?

Le principe de fonctionnement repose sur l'équilibre magnétique des conducteurs traversant l'ouverture du CT. Dans un circuit triphasé sain, les courants s’équilibrent normalement, de sorte que le flux magnétique résultant à l’intérieur du noyau toroïdal reste très faible.

Lorsqu’une défaillance d’isolation ou une fuite à la terre se produit, une partie du courant emprunte un chemin involontaire vers la terre. L’équilibre actuel est donc perturbé. Le flux magnétique résiduel qui en résulte induit un signal secondaire qui peut être transmis à un relais de protection, un instrument de surveillance ou un autre équipement de contrôle.

Le processus de détection simplifié peut être compris comme suit :

1. Les conducteurs de phase traversent le noyau toroïdal du CT.
2. Le CT détecte en permanence le champ magnétique combiné.
3. Un déséquilibre de courant produit un courant homopolaire.
4. L'enroulement secondaire génère un signal électrique correspondant.
5. Le système de protection évalue le signal.
6. Si le seuil de protection prédéfini est dépassé, le relais peut déclencher une alarme ou une interruption du circuit.

Cet agencement constitue une méthode pratique pour détecter des courants résiduels relativement faibles sans nécessiter un TC conventionnel sur chaque conducteur individuel.

Quelles sont les principales caractéristiques de construction ?

Les performances d'un TC homopolaire de type beignet dépendent fortement de son noyau magnétique, de son enroulement, de son système d'isolation, de son boîtier et de la précision de sa fabrication. XiFa déclare que son produit utilisefil émaillé en cuivre sans oxygènepour le bobinage et des tôles d'acier au silicium à haute perméabilité pour le noyau magnétique. Ces choix de matériaux sont destinés à prendre en charge la conductivité électrique, la résistance mécanique et la sensibilité aux petits courants homopolaires.

Noyau magnétique toroïdal

Le noyau circulaire crée un chemin magnétique fermé autour des conducteurs. La perméabilité magnétique élevée aide le TC à répondre efficacement aux courants résiduels relativement faibles.

Enroulement secondaire

L'enroulement secondaire convertit le flux magnétique détecté en un signal électrique utilisable pour les équipements de protection et de surveillance. La qualité du bobinage affecte directement la cohérence du signal et la fiabilité à long terme.

Isolation et encapsulation

La structure du produit peut incorporer un boîtier en résine époxy ou en caoutchouc de silicone. Une telle protection contribue à améliorer la résistance à l’humidité et à la contamination environnementale, ce qui est particulièrement important dans les environnements de distribution électrique.

Options à cœur solide et à cœur divisé

Les exigences d'installation peuvent varier. Les conceptions à noyau solide nécessitent généralement que les câbles passent à travers le TC avant la connexion, tandis que les configurations à noyau divisé peuvent être utiles pour les projets de rénovation où la déconnexion des conducteurs existants n'est pas souhaitable.

Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?

Le choix d'un scanner ne doit jamais dépendre uniquement du diamètre physique. La compatibilité électrique, les exigences en matière de relais, la disposition des conducteurs et les conditions d'installation doivent tous être évalués ensemble.

Les spécifications publiées par le fabricant répertorient plusieurs modèles LXK, notamment les versions Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 et Φ240, avec différentes combinaisons de relais, de connexion, de valeur d'échelle et de courant primaire. Les acheteurs doivent confirmer la configuration exacte auprès du fabricant avant de passer une commande.

Où un tomodensitomètre homopolaire est-il couramment utilisé ?

La capacité de détecter le courant résiduel rend ce type de TC utile dans une large gamme d'applications de protection électrique. Il peut être intégré dans les systèmes de protection où la détection précoce des fuites ou des défauts à la terre est importante.

• Protection contre les défauts à la terre :Détecte le courant résiduel associé aux défauts à la terre.
• Surveillance des courants de fuite :Aide à identifier les chemins de courant anormaux.
• Surveillance de l'isolement :Prend en charge l’identification de la détérioration des conditions d’isolation.
• Systèmes de distribution d'énergie :Fournit des informations sur le courant résiduel pour les relais de protection.
• Réseaux intelligents :Peut être intégré dans des systèmes intelligents de surveillance et de protection.
• Équipement industriel :Aide à surveiller les équipements électriques où une détection continue des défauts est requise.
• Construire des réseaux électriques :Prend en charge la sécurité électrique et la protection de la distribution.
• Systèmes de transport ferroviaire :Peut être intégré à des systèmes de surveillance électrique spécialisés.

XiFa identifie spécifiquement les réseaux intelligents, le transport ferroviaire, les systèmes électriques des bâtiments et la surveillance des équipements industriels parmi les domaines d'application de ses produits CT homopolaires.

Comment sélectionner le bon tomodensitomètre homopolaire ?

Pour les équipes achats, sélectionner le bon modèle implique bien plus que simplement choisir le plus grand noyau disponible. Une évaluation systématique peut réduire les problèmes de compatibilité et améliorer l’efficacité de l’installation.

1. Vérifiez la disposition des câbles.Confirmez le nombre et la disposition des conducteurs qui passeront à travers l’ouverture du CT.
2. Mesurez l’ouverture requise.Assurez-vous que le diamètre interne offre un espace libre suffisant pour les câbles existants.
3. Confirmez le relais de protection.Les caractéristiques de la sortie TC et du relais doivent être compatibles.
4. Vérifiez le système électrique.Vérifiez la fréquence, la configuration neutre, la méthode de mise à la terre et les autres exigences du système.
5. Évaluez l’environnement d’installation.L'humidité, la pollution, la température et l'espace d'installation disponible peuvent influencer la construction appropriée.
6. Tenez compte des exigences de rénovation.Les conceptions à noyau divisé peuvent offrir une plus grande commodité lorsque les câbles existants ne peuvent pas être facilement déconnectés.
7. Vérifiez la qualité du fabricant.Le matériau du noyau, les matériaux de bobinage, l'isolation, les procédures de test et la cohérence de la fabrication doivent être pris en compte avant l'achat en gros.

Pour les acheteurs internationaux s’approvisionnant auprès d’un fabricant ou d’un fournisseur chinois, la documentation technique et la confirmation du modèle doivent être obtenues avant l’achat. Ceci est particulièrement important lorsque le CT doit être intégré dans un système de protection plus vaste.

Quels sont les principaux avantages ?

Un TC homopolaire de type beignet correctement sélectionné peut offrir plusieurs avantages pratiques pour les systèmes de protection électrique :

• Haute sensibilité :Un noyau magnétique approprié peut aider à détecter de petits courants résiduels.
• Structure compacte :La configuration toroïdale peut s'adapter efficacement autour des conducteurs existants.
• Détection non intrusive :La détection du courant est réalisée sans placer l'enroulement primaire en série avec le circuit.
• Intégration des protections :Les signaux secondaires peuvent être connectés aux relais de protection et aux équipements de surveillance.
• Installation flexible :Les options de construction disponibles peuvent s'adapter à différents scénarios d'installation.
• Large gamme d'applications :Convient aux environnements industriels, commerciaux, d’infrastructure et de distribution d’énergie.

La conception du produit XiFa combine un noyau toroïdal avec un enroulement secondaire et un boîtier de protection, tandis que la sélection de matériaux indiquée met l'accent sur la conductivité, la résistance mécanique et la sensibilité magnétique.

FAQ sur le type de beignet de transformateur de courant CT homopolaire

À quoi sert un transformateur de courant CT homopolaire de type beignet ?

Il est principalement utilisé pour détecter le courant homopolaire ou résiduel provoqué par des défauts à la terre, des courants de fuite et des problèmes d'isolation. Le signal résultant peut être fourni aux relais de protection ou aux équipements de surveillance.

Comment un CT de type beignet détecte-t-il un défaut à la terre ?

Les conducteurs traversent le noyau toroïdal. Dans des conditions équilibrées, leurs effets magnétiques s’annulent largement. Un défaut à la terre crée un déséquilibre, produisant un flux magnétique résiduel que le TC convertit en un signal électrique secondaire.

Quelles tailles de noyau sont disponibles ?

Les informations sur le produit XiFa référencées répertorient les modèles LXK avec les configurations Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 et Φ240. Les spécifications exactes doivent être vérifiées en fonction du modèle sélectionné et de l’application de protection.

Un TC homopolaire peut-il être utilisé pour des projets de rénovation ?

Oui. Les structures à noyau solide et à noyau divisé répondent à différentes exigences d'installation. Une conception à noyau divisé peut être avantageuse lorsque les câbles existants ne peuvent pas être déconnectés pendant l'installation.

Que dois-je fournir lors d’une demande de devis ?

Les équipes d'approvisionnement devraient idéalement fournir l'ouverture du noyau requise, la fréquence du système, la disposition des conducteurs, le modèle de relais, la méthode de connexion, les exigences en matière de courant primaire, l'environnement d'installation et la quantité. La fourniture de ces détails aide un fabricant ou un fournisseur chinois à recommander plus efficacement une configuration compatible.

Conclusion

A Type de beignet de transformateur de courant CT homopolairefournit une approche ciblée et pratique de la détection des courants résiduels, ce qui la rend précieuse pour la protection contre les défauts à la terre, la surveillance des fuites, la supervision de l'isolation et la protection électrique intelligente. Son noyau toroïdal, son enroulement secondaire, sa structure d'isolation et sa configuration d'installation influencent tous les performances du système. Les informations produit publiées par XiFa mettent en évidence l'acier au silicium à haute perméabilité, le fil émaillé en cuivre sans oxygène, plusieurs tailles de noyau LXK et la compatibilité avec les systèmes d'alimentation 50 Hz.

Si vous recherchez un fournisseur fiableType de beignet de transformateur de courant CT homopolairepour un nouveau projet de distribution d'énergie, un système de protection ou une application de rénovation,Contactez-nouschez XiFa pour discuter de vos exigences techniques, de la sélection du modèle et de votre devis. Fournir les paramètres de votre système à l’avance peut contribuer à accélérer l’appariement et l’approvisionnement des produits.
