Un transformateur de courant homopolaire ct est un dispositif à noyau unique utilisé dans les systèmes électriques pour surveiller les courants homopolaires. Il constitue un composant essentiel des systèmes de relais de protection, principalement utilisé pour détecter les défauts à la terre, les courants de fuite et la surveillance de l'isolation. En détectant la somme vectorielle des courants triphasés et le courant homopolaire résultant, le transformateur de courant homopolaire peut déclencher des opérations de protection et s'interfacer avec des sélecteurs de mise à la terre à faible courant, des dispositifs de suppression d'harmoniques numériques et des unités de protection de relais pour fournir des alertes de défaut et couper l'alimentation.

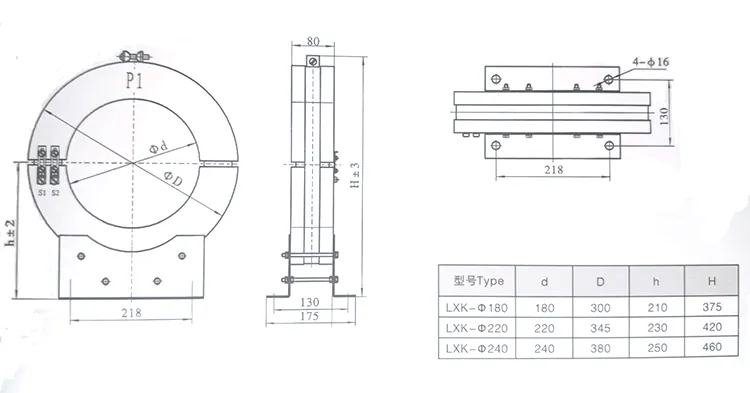

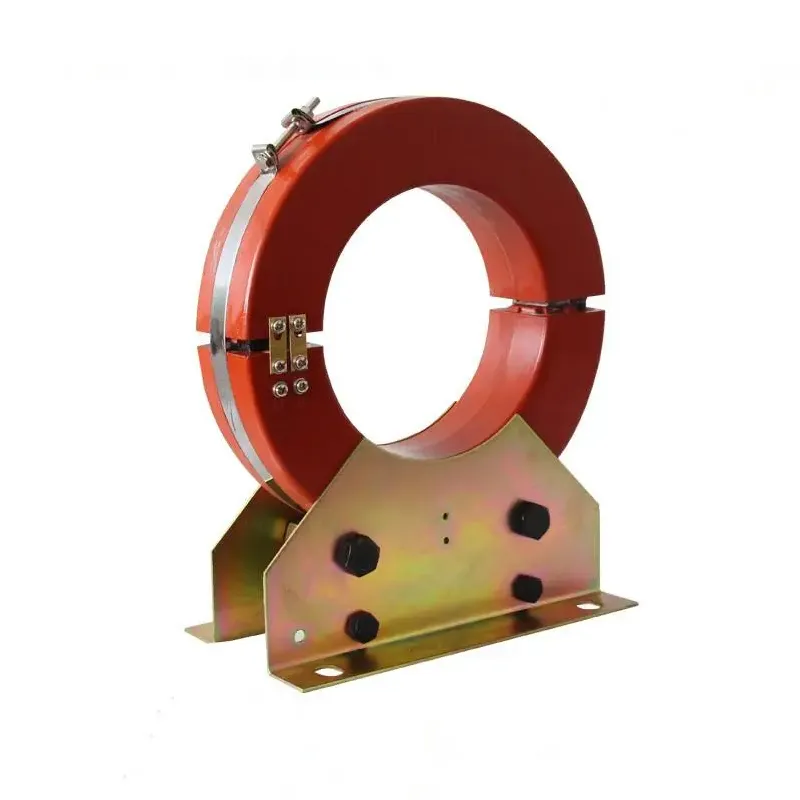

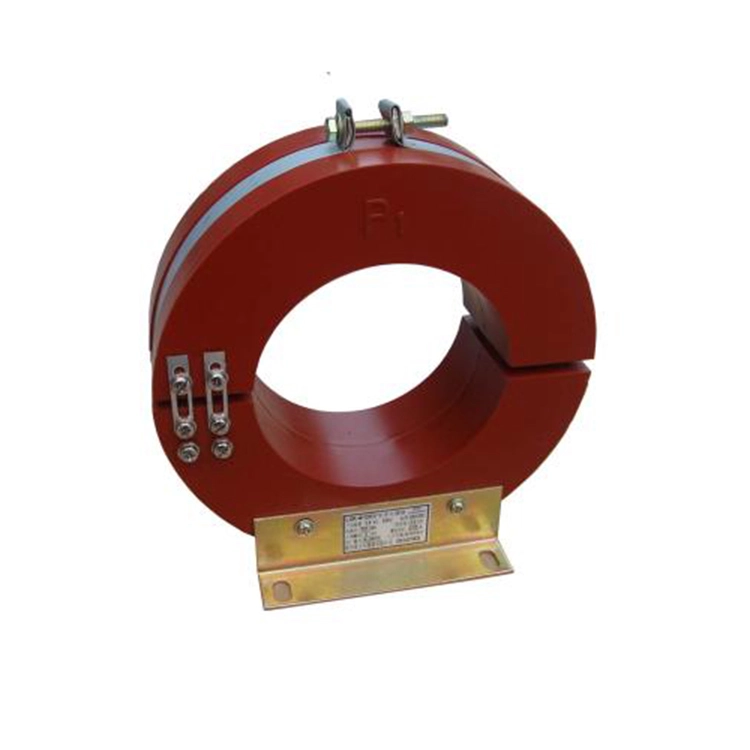

Structurellement, le transformateur de courant homopolaire ct se compose d'un noyau toroïdal et d'un enroulement secondaire encapsulés dans un boîtier en résine époxy ou en caoutchouc de silicone, offrant une résistance à l'humidité et une protection contre la pollution. Les options d'installation incluent des câbles solides, qui nécessitent des câbles pré-passés, et des conceptions à noyau divisé, qui permettent une mise à niveau sans débrancher les câbles.
Il est compatible avec les systèmes d'alimentation 50 Hz, ce qui fournit la sensibilité et la linéarité requises pour diverses configurations de points neutres, y compris les systèmes mis à la terre et non mis à la terre. Les transformateurs de courant homopolaire ct sont largement utilisés dans les réseaux intelligents, le transport ferroviaire, les systèmes électriques des bâtiments et la surveillance des équipements industriels, pour fournir une détection fiable des défauts et une protection du système.
| Taper | Type de relais | Méthode de connexion | Valeur d'échelle | Courant primaire | Taper | Type de relais | Méthode de connexion | Valeur d'échelle | Courant primaire |
| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | Série | 15*1 | 2,4-4,5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | Série | 15*1 | 2,4-4,5 |
| 30*1 | 30*1 | ||||||||
| Parallèle | 15*2 | 3-5 | Parallèle | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | Série | 15*1 | 3-5 | DD1/60 | Série | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Parallèle | 15*2 | 3-6 | Parallèle | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
Q : Qu’est-ce qu’un transformateur de courant ct homopolaire de type beignet ?
Un transformateur de courant CT homopolaire de type beignet est un dispositif traversant conçu pour détecter les courants homopolaires dans les systèmes triphasés. Son noyau toroïdal permet au conducteur primaire de passer par le centre, assurant ainsi une surveillance non intrusive des défauts à la terre, des courants de fuite et des conditions d'isolation.
Q : Comment le signal de sortie du transformateur de courant ct homopolaire de type beignet ?
R : Le transformateur de courant homopolaire ct de type beignet convertit le courant homopolaire en une tension proportionnelle ou un courant secondaire en utilisant un enroulement de haute précision et la technologie de bobine Rogowski. Cette sortie est compatible avec les relais, les compteurs et les systèmes de surveillance pour une détection rapide et précise des défauts.
Q : Quelles sont les applications typiques d’un transformateur de courant ct homopolaire de type beignet ?
R : un transformateur de courant ct homopolaire de type beignet est couramment utilisé dans :
1. protection contre les défauts à la terre et détection de courant de fuite ;
2. Surveillance du point neutre dans les systèmes de distribution d'énergie ;
3.Intégration avec des relais de protection numériques, des dispositifs de suppression d'harmoniques et des systèmes de surveillance de réseau intelligent.
4.Équipements industriels, réseaux électriques des bâtiments et systèmes de transport ferroviaire.
