A CurrTransformateur ent (CT)est un composant essentiel des systèmes électriques et électriques modernes, permettant une mesure précise du courant, une protection du système et une surveillance de l'énergie sans contact électrique direct. Choisir le bon CT est essentiel pour garantir la sécurité, la précision et la fiabilité du système à long terme.
Dans ce guide détaillé, nous explorons le fonctionnement des transformateurs de courant, les différents types de TC, les principaux critères de sélection, les classes de précision, les meilleures pratiques d'installation et les applications réelles. Que vous conceviez un système électrique industriel, modernisiez la surveillance énergétique ou sélectionniez des TC pour les relais de protection, cet article vous aidera à prendre une décision éclairée.
A Transformateur de courant (CT)est un transformateur de mesure conçu pour réduire les valeurs élevées de courant alternatif (CA) à un niveau inférieur et standardisé qui peut être mesuré ou surveillé en toute sécurité par des compteurs, des relais de protection ou des dispositifs de contrôle.
Les CT sont largement utilisés dans :
En utilisant l'induction électromagnétique, un TC assure une isolation électrique entre les circuits haute tension et les équipements de mesure basse tension, améliorant ainsi considérablement la sécurité du système.
Le principe de fonctionnement d'un transformateur de courant est basé surLoi de Faraday sur l'induction électromagnétique. Lorsque le courant traverse le conducteur primaire, il génère un champ magnétique autour du noyau. Ce flux magnétique induit un courant proportionnel dans l'enroulement secondaire.
Par exemple, un TC évalué à1000A:5Aconvertit 1 000 ampères de courant primaire en 5 ampères gérables pour les instruments de mesure.
Les TC à fenêtre comportent une ouverture circulaire à travers laquelle passe le conducteur primaire. Ils sont compacts, fiables et couramment utilisés dans les appareillages de commutation et les panneaux de distribution.
Les TC à noyau ouvrant peuvent être installés sans déconnecter le conducteur primaire, ce qui les rend idéaux pour la modernisation des systèmes existants et les audits énergétiques.
Les TC de type barre utilisent un conducteur primaire intégré et sont conçus pour les applications à courant élevé avec une excellente résistance mécanique.

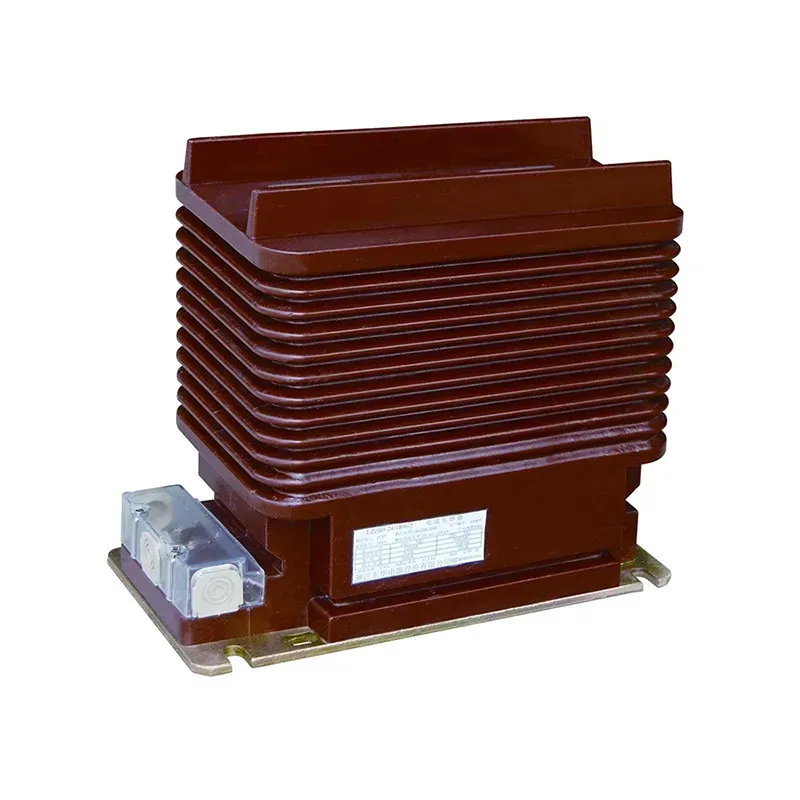

Ces TC comprennent plusieurs spires sur l'enroulement primaire et sont utilisés pour les applications de mesure à faible courant et de haute précision.
La sélection du bon TC nécessite un équilibre entre performances, sécurité et coût. Voici les critères les plus importants à considérer :
Choisissez un TC avec un courant nominal primaire qui correspond ou dépasse légèrement le courant de fonctionnement maximum de votre système.
La classe de précision détermine la précision avec laquelle le TC reproduit le courant primaire. Ceci est particulièrement critique pour les systèmes de facturation et de protection.
La charge fait référence à la charge totale (en VA) connectée au secondaire du TC. Le dépassement de la charge nominale réduit la précision et peut provoquer une surchauffe.
Les fabricants aimentXiFafournir des solutions CT personnalisées pour répondre aux exigences spécifiques du système, garantissant des performances optimales et une fiabilité à long terme.
Les classes de précision définissent l'erreur tolérée d'un TC dans des conditions spécifiées.
Le choix de la classe de précision appropriée garantit la conformité aux normes telles que CEI et IEEE, tout en maintenant l'efficacité du système.
Dans les infrastructures électriques modernes, les TC jouent un rôle essentiel en permettant des stratégies intelligentes de surveillance et de maintenance prédictive.
Une installation correcte est essentielle pour garantir un fonctionnement sûr et précis du CT.
Une installation incorrecte peut entraîner des surtensions dangereuses et des lectures inexactes.
| Type de TC | Principal avantage | Application typique |
|---|---|---|
| Fenêtre CT | Compact et économique | Panneaux d'appareillage |
| CT à noyau divisé | Installation facile | Rénovation énergétique |
| CT de type barre | Capacité de courant élevée | Sous-stations |
| CT de plaie | Haute précision | Mesure à faible courant |
Un secondaire de TC en circuit ouvert peut générer des tensions dangereusement élevées, posant un risque sérieux pour la sécurité et potentiellement endommageant l'équipement.
Les TC traditionnels sont conçus uniquement pour le courant alternatif. Pour la mesure DC, des capteurs à effet Hall sont nécessaires.
Avec une installation et des conditions de fonctionnement appropriées, un TC de haute qualité peut durer 20 à 30 ans, voire plus.
Pas nécessairement. Une plus grande précision augmente le coût. La classe de précision doit correspondre aux exigences réelles de l’application.
Choisir le bonTransformateur de courant (CT)est une étape cruciale dans la conception de systèmes électriques sûrs, efficaces et fiables. En comprenant les types de TC, les classes de précision et les exigences des applications, les ingénieurs et les concepteurs de systèmes peuvent améliorer considérablement les performances et réduire les risques opérationnels.
Si vous recherchez des solutions de transformateurs de courant fiables et personnalisées,XiFapropose une large gamme de produits CT conçus pour la précision, la durabilité et la conformité aux normes internationales.
Pour en savoir plus sur la sélection du transformateur de courant idéal pour votre projet ou pour demander une assistance technique,Contactez-nousdès aujourd'hui et laissez nos experts vous aider à alimenter votre système en toute confiance.
