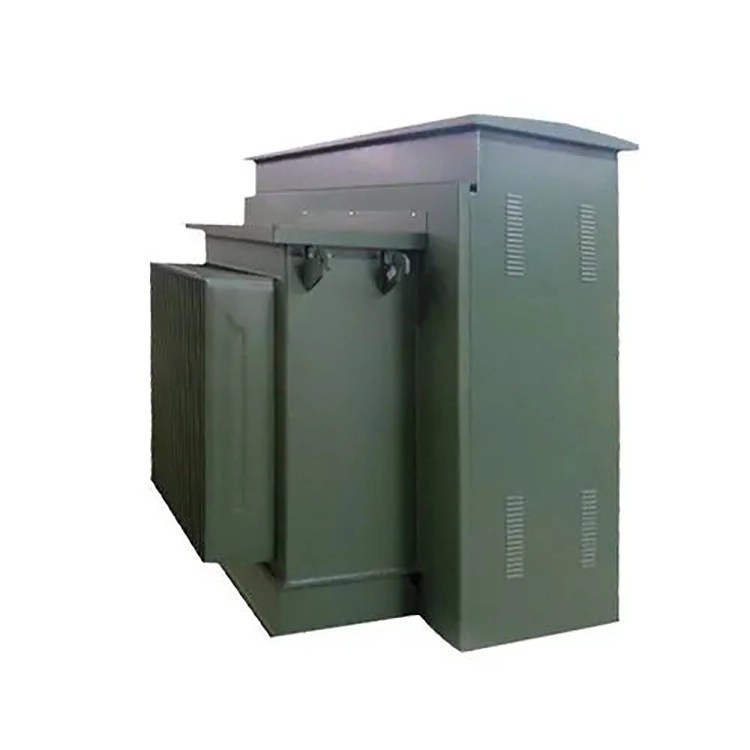

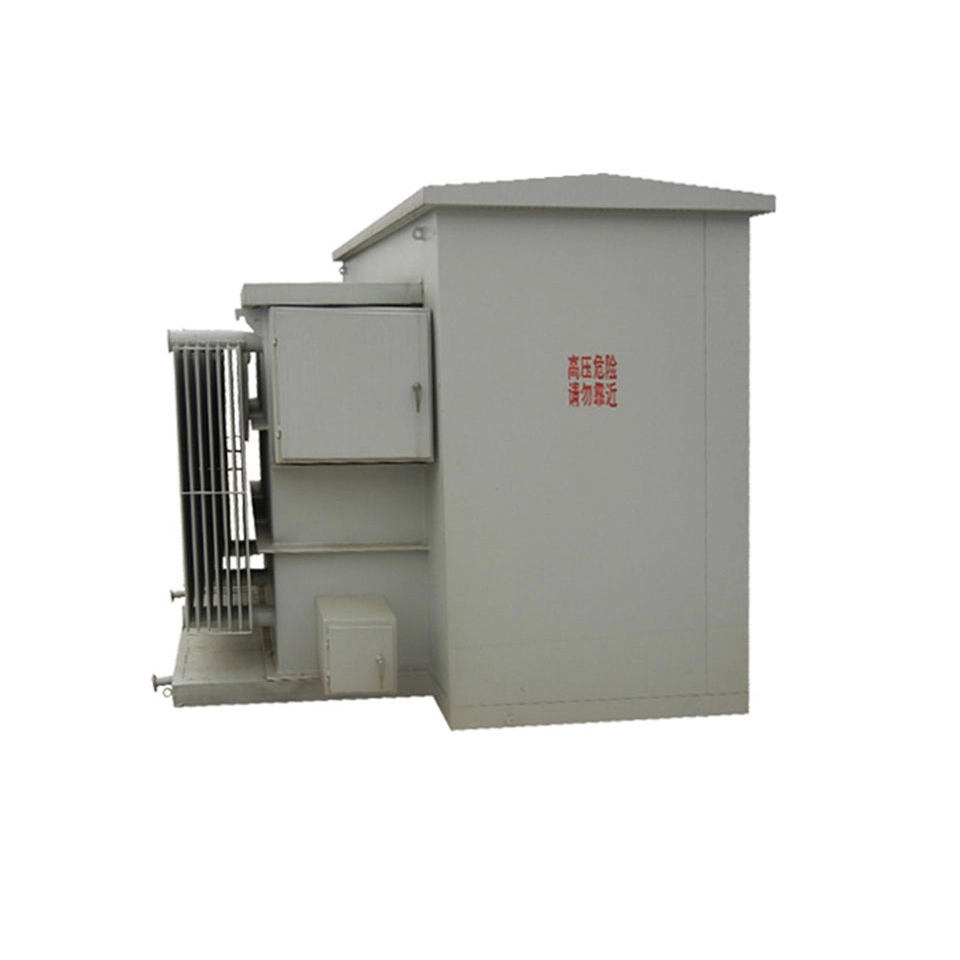

Transformateur sur socle triphasé 100 Kva

Le transformateur monté sur socle triphasé de 100 kVA est un équipement complet de distribution d'énergie extérieure intégré. L'intérieur de l'armoire est divisé en trois chambres indépendantes : chambre haute tension, chambre transformateur et chambre basse tension.

Il intègre des interrupteurs haute tension, des fusibles, des parafoudres, un corps de transformateur principal, des interrupteurs de distribution basse tension, des compteurs et divers dispositifs de protection. La disposition générale est soignée et compacte, et aucune salle de distribution électrique séparée n'a besoin d'être construite.

La spécification de tension standard du transformateur. Il adopte le groupe de connexion Dyn11 et fonctionne à 50 hertz de fréquence industrielle. Les courants nominaux haute et basse tension sont adaptés pour répondre aux exigences. Les performances de transmission du transformateur sont stables et fiables. Le transformateur monté sur socle triphasé de 100 kva possède d'excellentes capacités de dissipation thermique. Il existe deux formes de refroidissement : l'auto-refroidissement immergé dans l'huile et le refroidissement par air de type sec. Il dispose également de fonctions de protection contre la poussière et la pluie.

La perte de fonctionnement est faible, le bruit de fonctionnement est faible et il est équipé de plusieurs mécanismes de protection de sécurité contre les surcharges, les courts-circuits et la foudre. Il a une forte capacité anti-interférence, peut s'adapter à des opérations environnementales extérieures complexes pendant une longue période, a une excellente stabilité d'alimentation électrique et la maintenance et la réparation ultérieures sont relativement simples.

Spécification technique :

Q : Pour un transformateur sur socle triphasé de 100 kva, lorsqu'il est installé en extérieur, pourquoi faut-il distinguer deux configurations, à savoir « type d'alimentation en réseau en anneau » et « type d'alimentation radiale » ?

R : Dans la configuration du chargeur de rayonnement, le côté primaire du transformateur n'est connecté qu'à un seul câble et il n'y a pas d'interrupteur de charge à l'intérieur, ce qui entraîne une structure simple et un coût inférieur. Cependant, l'inconvénient fatal de cette méthode est que lorsque le transformateur triphasé de 100 kva sur socle nécessite une maintenance ou que cette section du câble tombe en panne, toute l'alimentation électrique de l'alimentation doit être coupée, provoquant la mise hors tension complète de tous les utilisateurs en aval sur la même ligne. La fiabilité de l'alimentation dépend entièrement de la continuité d'un seul canal.

Dans la configuration d'alimentation du réseau en anneau, le côté primaire du transformateur triphasé de 100 kva monté sur socle est réservé avec deux ports d'interface entrants et un commutateur de charge intégré, qui peut être connecté en série au circuit du réseau en anneau. Lorsque le transformateur lui-même doit être mis hors service ou qu'un câble d'un côté tombe en panne, l'interrupteur de charge peut être actionné pour isoler le transformateur triphasé de 100 kva monté sur socle du réseau en anneau, tout en maintenant la continuité de la ligne principale principale du réseau en anneau, permettant aux autres utilisateurs de continuer à être alimentés par l'autre côté du câble, atteignant ainsi l'objectif de maintenance planifiée sans interrompre la ligne principale et les défauts de câble, isolant uniquement la section défectueuse sans étendre la zone de panne de courant. Bien que cette configuration ajoute un équipement de commutation côté primaire et une deuxième traversée d'arrivée, le coût augmente d'environ 15 à 20 %, mais améliore considérablement les indicateurs de disponibilité électrique du système de distribution.
