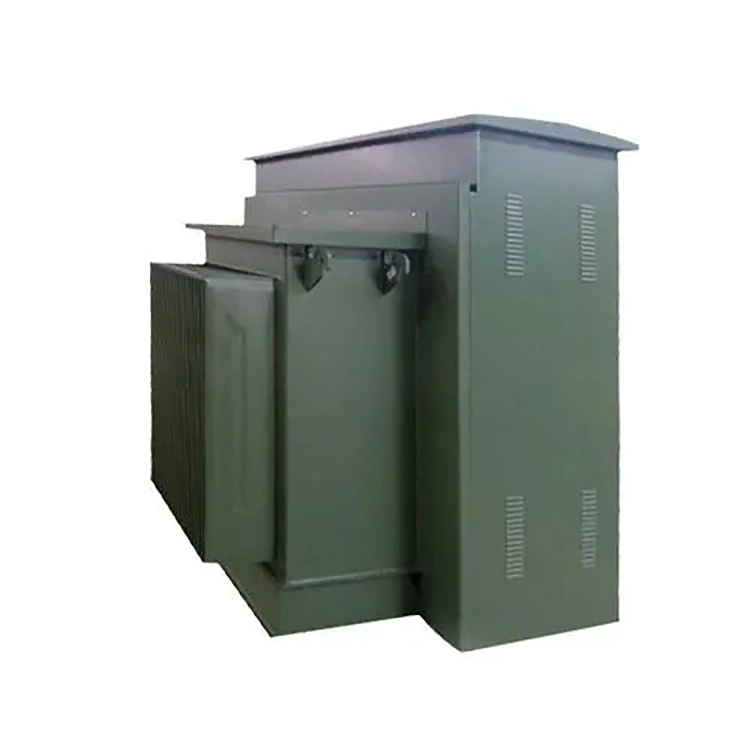

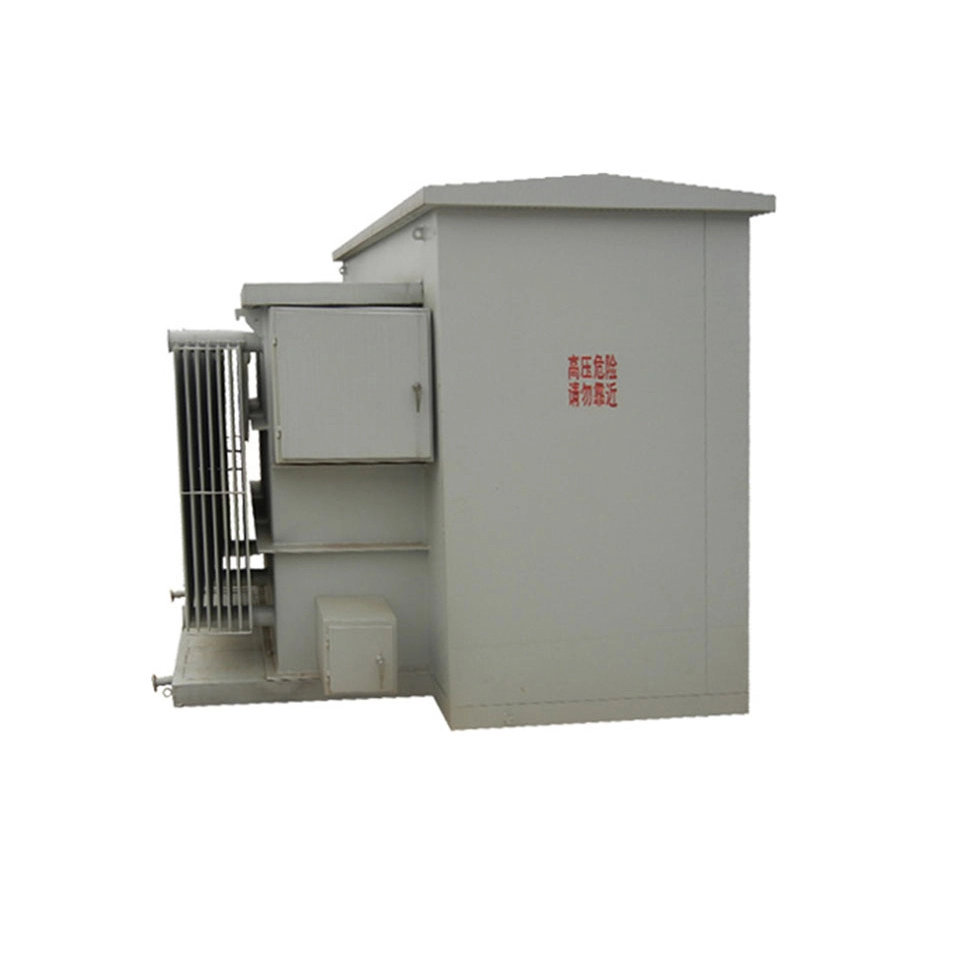

Le transformateur monté sur socle rempli d'huile 1000kva est un transformateur de distribution triphasé spécialement conçu pour une installation au sol extérieure avec une capacité nominale de 1000 kva. Il est installé directement sur la fondation en béton préfabriqué, plutôt que d'être suspendu ou enterré sous terre. Le noyau de fer et les enroulements sont complètement immergés dans de l'huile isolante, utilisant la rigidité diélectrique élevée et les propriétés de dissipation thermique de l'huile pour obtenir une isolation électrique et une gestion thermique.
La coque du transformateur monté sur socle rempli d'huile 1 000 kva est constituée d'un réservoir d'huile ondulé et la surface de dissipation thermique est augmentée en utilisant des plaques ondulées, permettant un refroidissement ONAN. La propriété élastique des vagues peut absorber l’expansion volumique de l’huile isolante provoquée par les changements de température. Sa structure entièrement étanche garantit que l'huile isolante n'entre pas en contact avec l'air extérieur, empêchant ainsi efficacement la détérioration de la qualité de l'huile et le vieillissement des matériaux isolants dus à l'intrusion d'oxygène et d'humidité.
La structure entière du transformateur monté sur socle rempli d'huile 1 000 kva est composée de trois compartiments distincts : la salle haute tension, la salle basse tension et la salle des transformateurs. La porte du local basse tension est équipée d'une serrure trois points. La porte de la salle haute tension ne peut être ouverte qu'après l'ouverture de la porte de la salle basse tension pour empêcher un fonctionnement sous tension du côté haute tension. Les côtés haute tension et basse tension sont équipés de bornes de mise à la terre NEMA.
En termes de configuration électrique et de protection, ce transformateur monté sur socle rempli d'huile 1 000 kva prend en charge divers groupes de connexion tels que Dyn11, Yyn0, qui conviennent à différentes caractéristiques de charge. Le côté haute tension intègre une double protection de l'interrupteur de charge et du fusible, et est équipé d'une soupape de surpression, d'une surveillance de la température et du niveau d'huile. Il répond à la norme d'efficacité énergétique DOE 2016, avec une efficacité ≥ 99,2 %, et est sûr et fiable.
|
Nom du produit |
Transformateur monté sur socle rempli d'huile 1000kva |
|
Tension primaire |
13200Grdy/7620V |
|
Tension secondaire |
480Y/277V |
|
Phase |
3 |
|
Groupe vectoriel |
YNyn0/Dyn11 |
|
Méthode de refroidissement |
ONAN |
|
Fréquence |
60Hz |
|
Standard |
IEEE |
|
pertes en circuit ouvert |
≤1300W |
|
perte de charge |
≤10 500 W |
Un parc industriel a l'intention d'acheter un transformateur monté sur socle rempli d'huile de 1 000 kva, qui alimentera principalement des moteurs asynchrones triphasés, des pompes à eau et d'autres équipements électriques. La charge triphasée est fondamentalement équilibrée, mais l'environnement sur site contient beaucoup de poussière et le transformateur doit avoir un coût d'achat initial relativement faible. Le groupe de connexion doit-il avoir la priorité sur Dyn11 ou Yyn0 ? Pourquoi?
Sur la base de la comparaison des performances, le groupe de connexion Dyn11 devrait être le choix préféré. En termes de capacité à résister au déséquilibre triphasé, Dyn11 permet au courant de ligne neutre d'atteindre plus de 75 % du courant de phase, tandis que Yyn0 le limite généralement à 25 % ; en termes de suppression des harmoniques, la connexion triangulaire latérale haute tension du Dyn11 peut fournir un chemin de circulation pour la troisième harmonique, évitant ainsi efficacement la distorsion de la forme d'onde de tension, tandis que Yyn0 a une capacité de suppression relativement moyenne ; en termes de courant de défaut de mise à la terre monophasé, Dyn11 génère un courant de défaut plus important, ce qui permet à la protection du relais de détecter et d'agir plus facilement de manière fiable, tandis que le courant de défaut de Yyn0 est relativement plus faible, ce qui rend la configuration de la protection plus difficile.
Dans l'ensemble, Dyn11 est plus adapté aux scénarios impliquant des charges mixtes modernes telles que l'éclairage LED, les climatiseurs à fréquence variable et les piles de chargement, tandis que Yyn0 ne convient qu'aux charges de puissance pure triphasées strictement équilibrées et aux projets très sensibles au coût. Par conséquent, sans aucune restriction particulière, le groupe de connexion du transformateur monté sur socle rempli d'huile 1 000 kva doit être prioritaire en tant que Dyn11.
