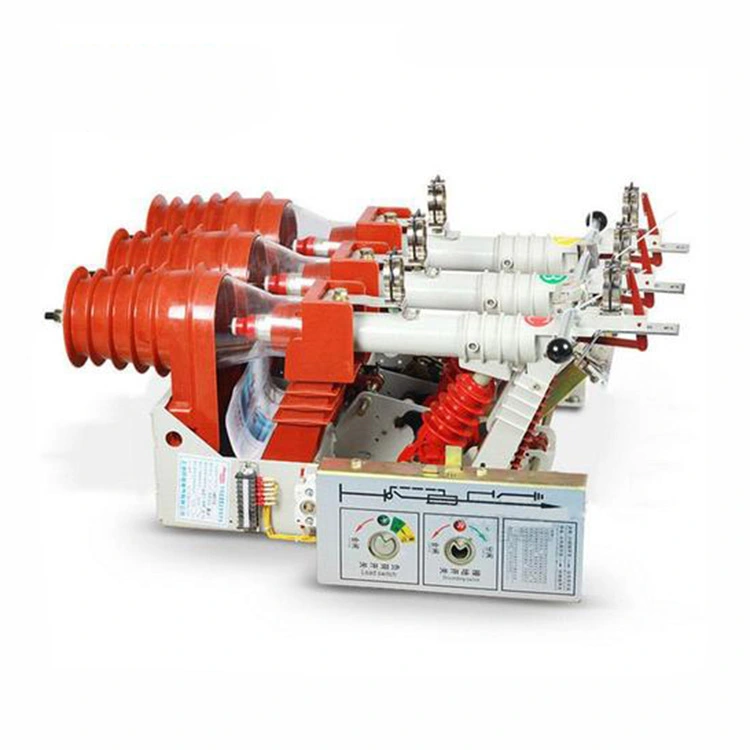

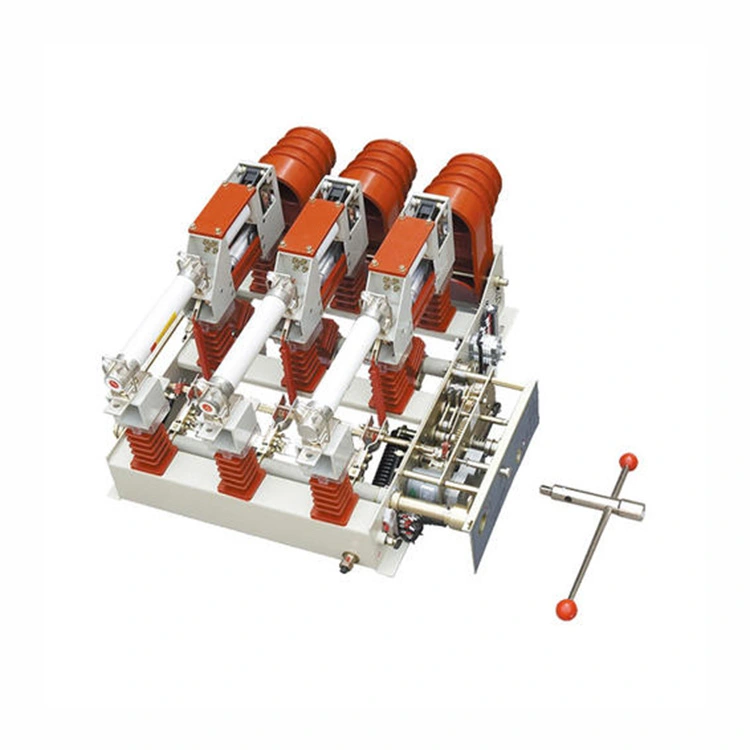

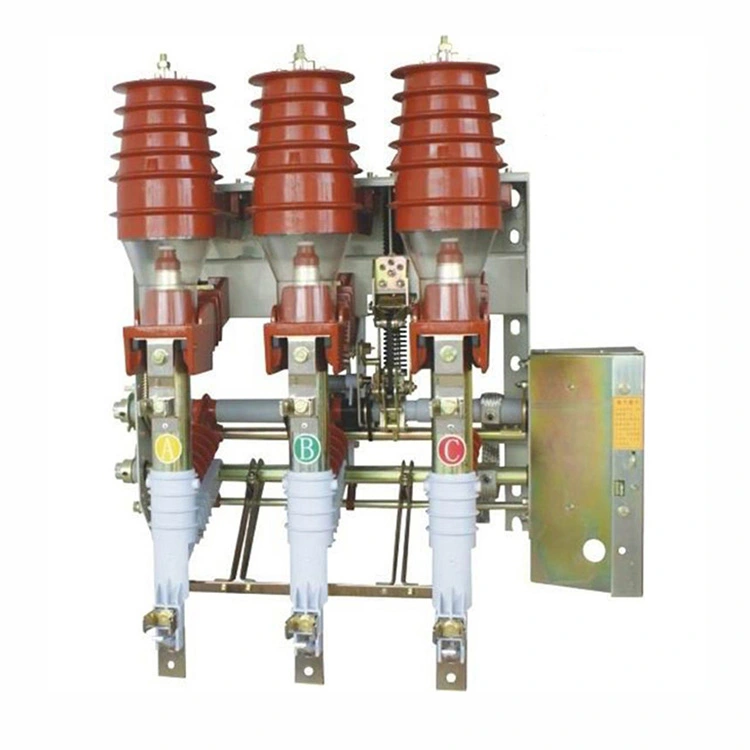

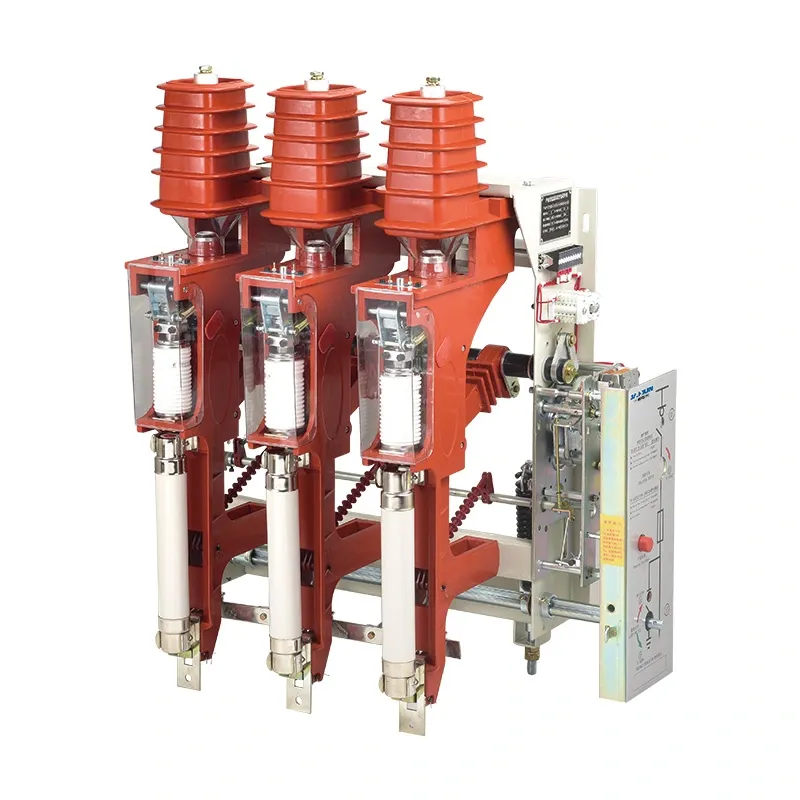

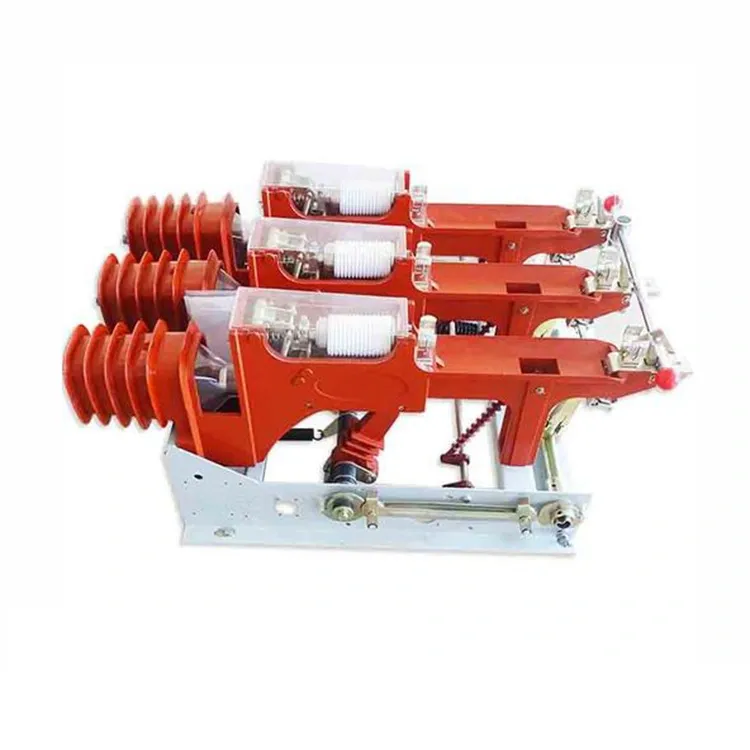

Interrupteur de coupure de charge à fusible sous vide Mv 11kv

L'interrupteur-sectionneur à fusible sous vide mv 11kv est un appareillage de commutation triphasé moyenne tension avec une tension nominale de 12 kV et une fréquence nominale de 50 Hz. Il est conçu pour créer et couper des courants de charge, des courants de boucle, des courants de transformateur à vide et des courants de charge de câble, ainsi que pour fermer les courants de court-circuit. Lorsqu’il est équipé d’un sectionneur de terre, l’interrupteur-sectionneur est capable de résister aux courants de court-circuit. La caractéristique structurelle peut être affichée comme ci-dessous :

1. L'interrupteur-sectionneur, le sectionneur de terre, le fusible et le mécanisme de commande sont montés sur un seul cadre, permettant des combinaisons flexibles. La conception est compacte, avec de petites dimensions hors tout et une installation facile.

2. Équipée de blindages isolés pour les contacts fixes, l'unité principale en anneau réalise une isolation interne sans nécessiter de barrières entre phases ou de cloisons isolantes aux points de rupture, ce qui empêche efficacement les accidents d'arc électrique à l'intérieur de l'armoire.

3. Un verrouillage mécanique fiable est fourni entre l'interrupteur-sectionneur à fusible à vide mv, le sectionneur de terre et le fusible, pour garantir le respect des exigences de sécurité des « cinq préventions ».

4. Deux modes de fonctionnement sont disponibles sur un interrupteur-sectionneur à fusible sous vide mv : fonctionnement manuel et fonctionnement motorisé avec double alimentation AC/DC.

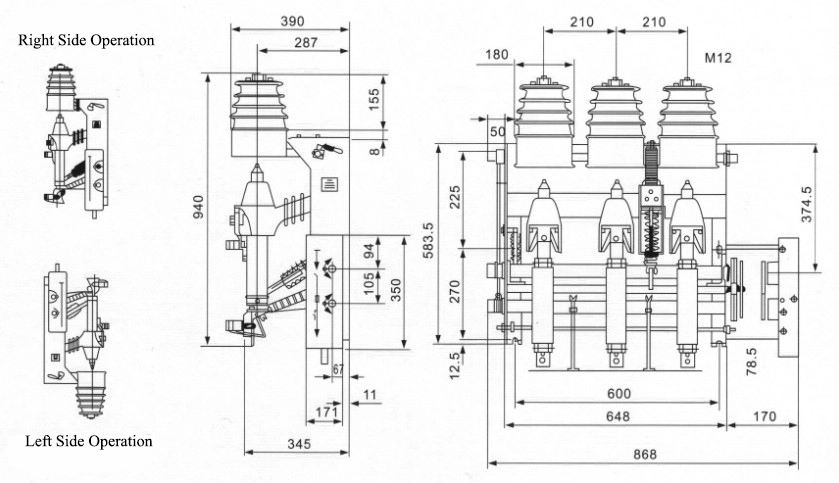

Paramètre du produit :

FAQ produit :

Q : Comment la technologie du vide améliore-t-elle les performances d'un interrupteur-sectionneur à fusible sous vide mv 11kv ?

R : L'ampoule à vide fournit un milieu d'extinction d'arc propre et fiable. Il garantit une extinction rapide de l'arc à courant nul, réduit l'usure des contacts, minimise les besoins de maintenance et élimine les problèmes environnementaux associés au gaz SF₆.

Q : Quel rôle jouent les fusibles dans la combinaison interrupteur-sectionneur et fusible ?

R : Les fusibles agissent comme une protection de secours, interrompant les courants de défaut élevés au-delà de la capacité de l'interrupteur-sectionneur. Ils actionnent également un mécanisme de gâche qui déclenche l'ouverture de l'interrupteur en cas de défaut, assurant ainsi une déconnexion coordonnée du circuit.

Q : Quels sont les avantages par rapport à un disjoncteur conventionnel ?

R : Alors que les disjoncteurs offrent une capacité complète d'élimination des défauts, l'interrupteur-sectionneur à fusible sous vide offre une solution plus compacte, plus rentable et plus facile à entretenir pour les applications au niveau de la distribution. Il est particulièrement adapté à la protection des transformateurs où la coordination des fusibles et des interrupteurs est suffisante.
