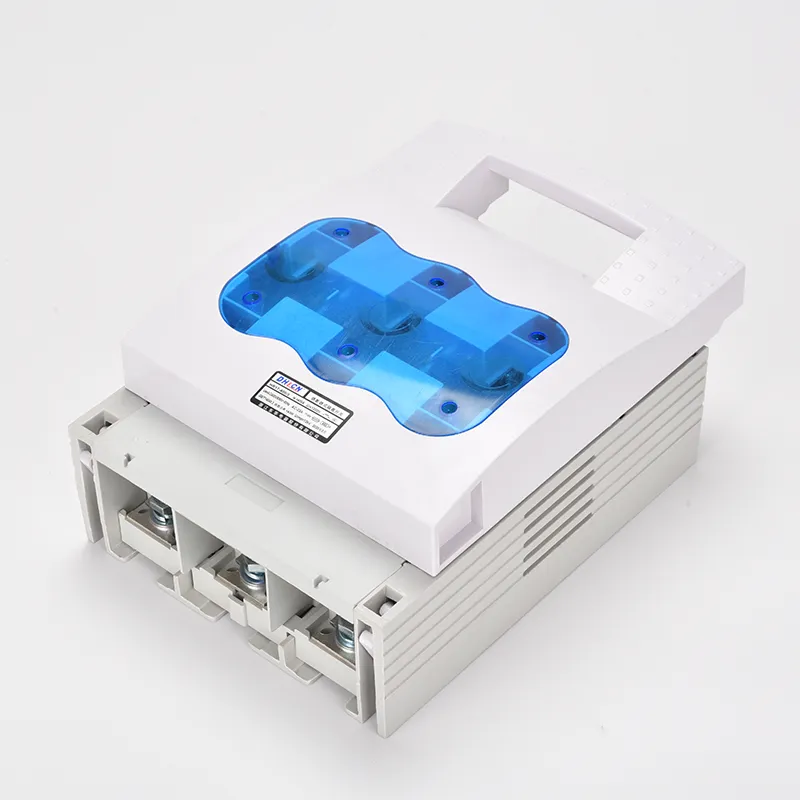

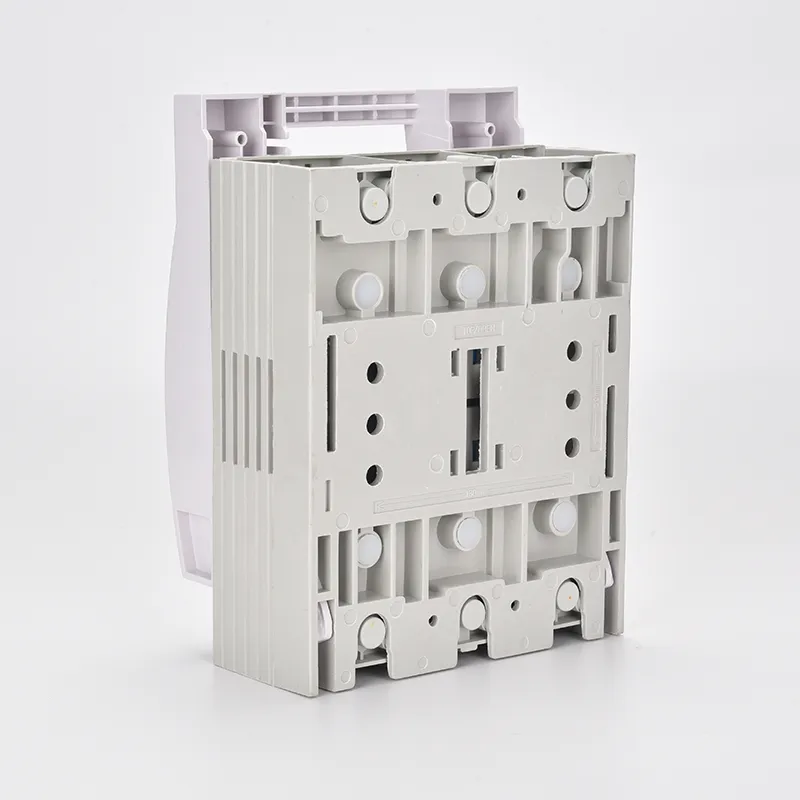

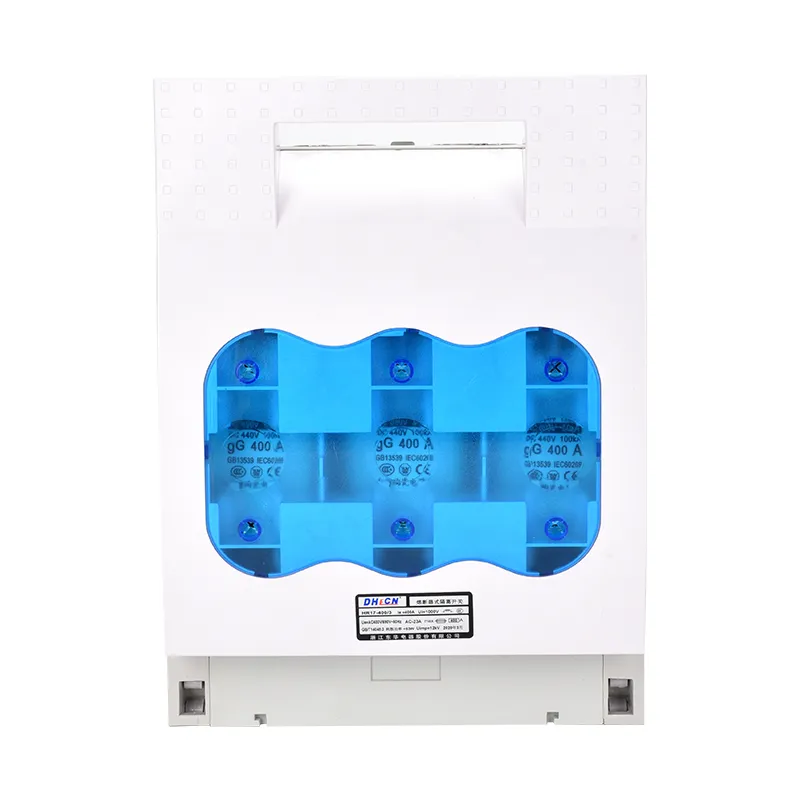

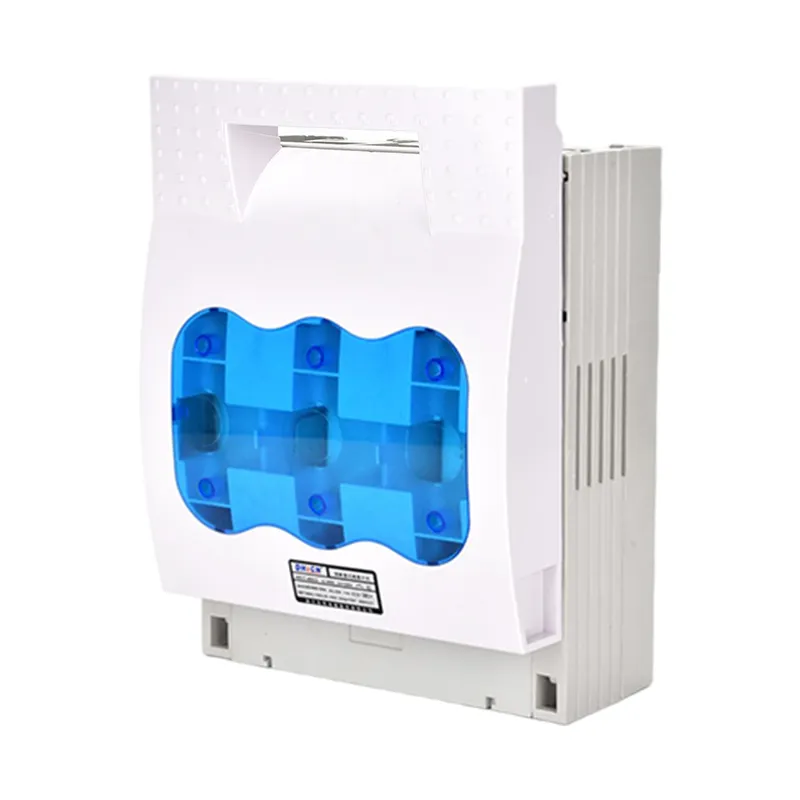

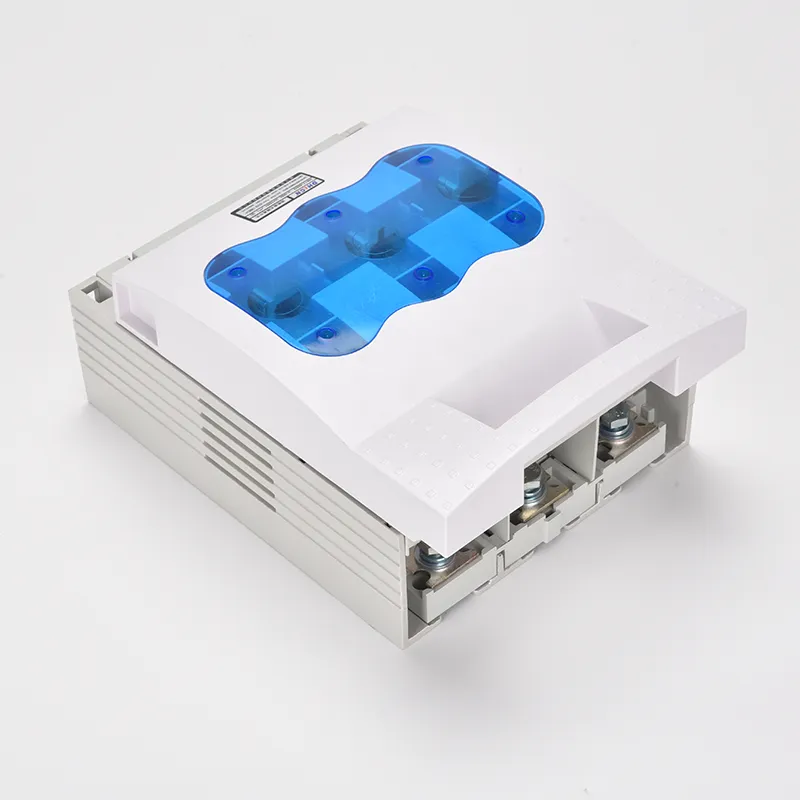

Un interrupteur sectionneur tripolaire à fusible de 100 A est un dispositif combiné qui intègre un fusible, un isolateur et un interrupteur dans une seule unité. Il est principalement utilisé pour déconnecter le courant en fonctionnement normal et interrompre le courant en cas de court-circuit et de surcharge. Ce type de commutateur offre des avantages tels qu'un faible coût, un fonctionnement stable et une facilité de maintenance, tout en offrant également des capacités de protection des circuits et de surveillance à distance grâce à son élément fusible.

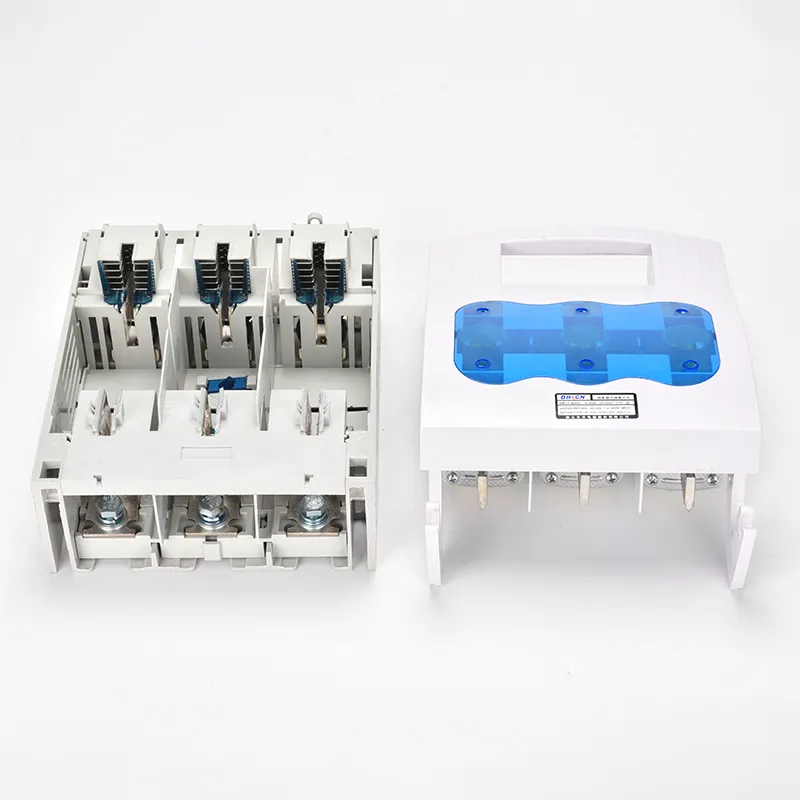

L'interrupteur sectionneur tripolaire à fusible 100 A est construit avec une base de montage, des contacts fixes, des contacts mobiles et une lame articulée. Lorsqu'elle est fermée, la lame entre en contact avec les bornes fixes pour compléter le chemin électrique. Dans les conceptions existantes, le montage et le démontage peuvent être fastidieux, et le remplacement des fusibles nécessite souvent des ajustements répétés en raison d'une compatibilité limitée avec le mécanisme du levier de commande.
La conception améliorée remplace les boulons de réglage élastiques par des clips de retenue en forme de U, garantissant un contact sur toute la surface entre les contacts mobiles et fixes. Cela améliore la conductivité et la stabilité pendant le fonctionnement.
Grâce à sa capacité de coupure sélective et à ses excellentes propriétés de limitation de courant, l'appareil est bien adapté à une utilisation dans les usines et les grands bâtiments. Comparé aux disjoncteurs 3P 100 A, l'interrupteur sectionneur tripolaire à fusible 100 A présente des coûts d'exploitation et de maintenance inférieurs, car les défauts ne nécessitent généralement que le remplacement du fusible.
La technologie brevetée intègre un mécanisme de prévention des arcs qui élargit la zone de contact et élimine les arcs pendant le fonctionnement, résolvant ainsi les problèmes de sécurité associés aux contacts lâches dans les conceptions traditionnelles. Lors de la conception d'un système de distribution basse tension, la sélection appropriée du commutateur doit prendre en compte à la fois la catégorie de gestion du personnel et le scénario d'application prévu.
| Type de fusible | 0 | 1 | 2 | 3 | ||||||||
| Fréquence | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Interface utilisateur (V) | 800 | 800 | 800 | 800 | ||||||||
| Dans (A) | 160 | 250 | 400 | 630 | ||||||||
| Ième (A) | 160 | 250 | 400 | 630 | ||||||||
| Utilisation | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Renforcer la capacité | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Capacité de coupure | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Cc (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Perte de puissance du fusible (W) | 12 | 23 | 34 | 48 | ||||||||
| Ième (A) | Type de fusible | Entrée du fusible (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160. |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Taper | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Numéro de mode | Dimension prospective (mm) | Dimension d'installation (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Q : Comment entretenir un interrupteur sectionneur tripolaire à fusible de 100 A ?
R : Une inspection régulière est recommandée. Cela comprend la vérification et le nettoyage des surfaces de contact, le remplacement des fusibles en cas de grillage, le serrage des vis des bornes et la garantie que le mécanisme de commande se déplace librement. Un entretien approprié prolonge la durée de vie et garantit des performances fiables.
Q : La poignée de l'interrupteur sectionneur tripolaire à fusible 100 A peut-elle être cadenassée ?
R : Oui. De nombreux modèles sont dotés de poignées cadenassables, qui permettent aux opérateurs de verrouiller l'interrupteur en position « OFF » pendant la maintenance, empêchant ainsi une remise sous tension accidentelle.
Q : Quels sont les principaux avantages du choix d’un sectionneur à fusible ?
R : un interrupteur d'isolement tripolaire à fusible de 100 A fournit un point de déconnexion clair pour des raisons de sécurité, intègre une protection du circuit via des fusibles, économise de l'espace d'installation avec une conception compacte et convient à une large gamme d'applications basse tension.
