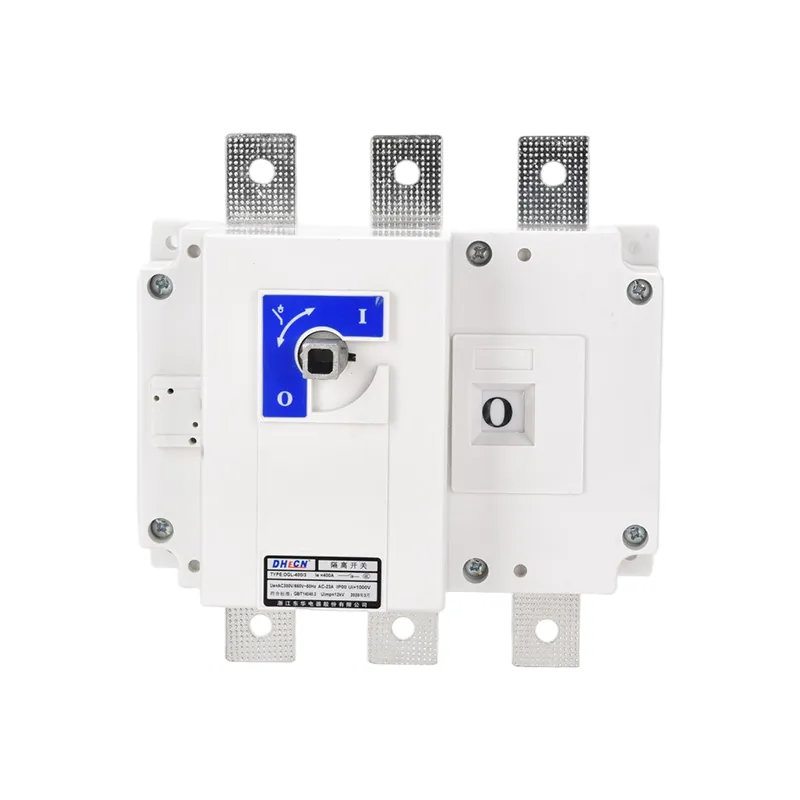

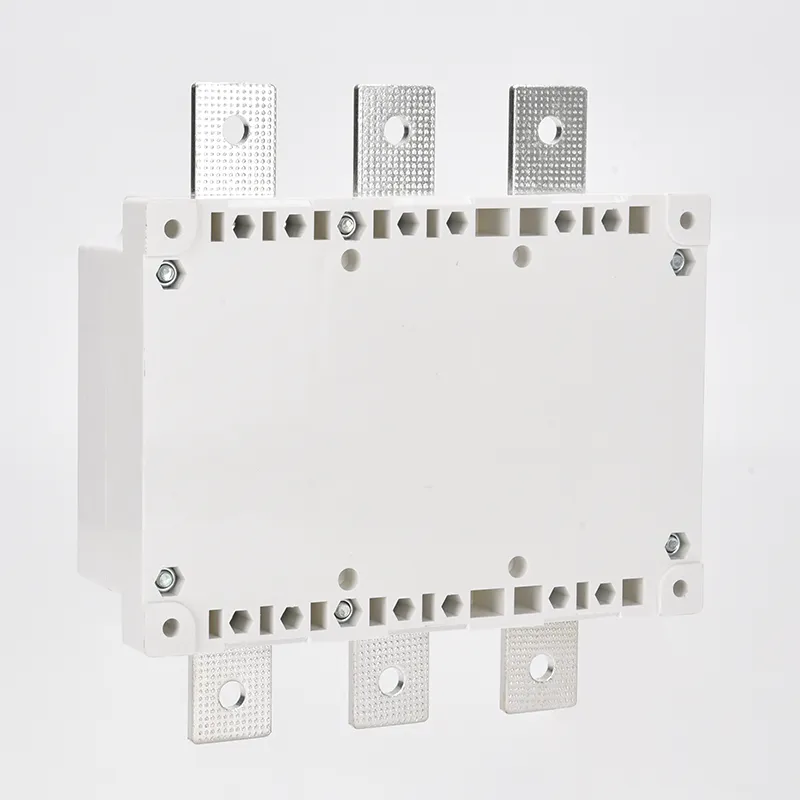

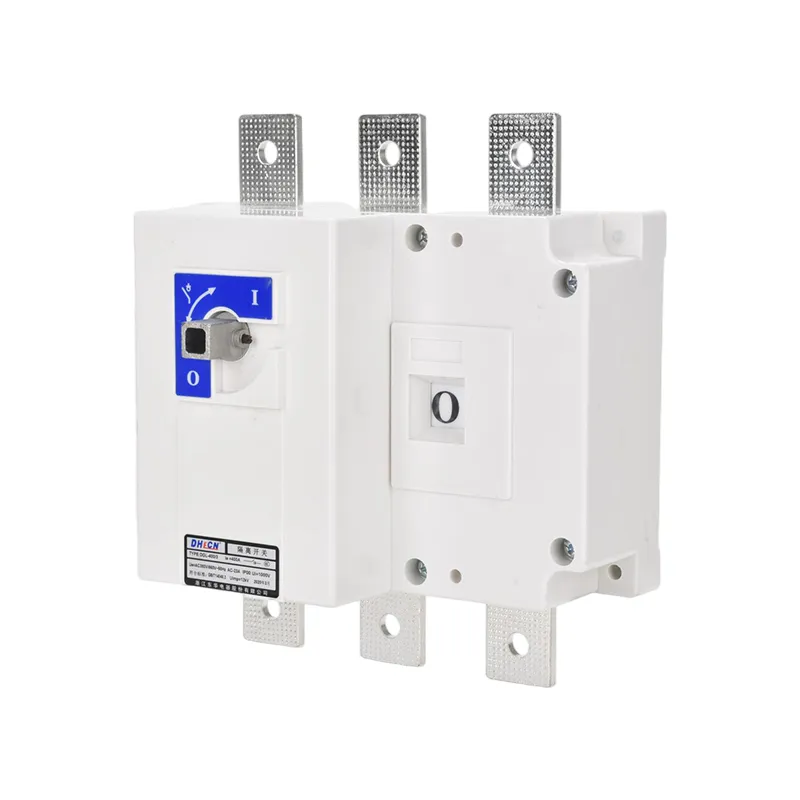

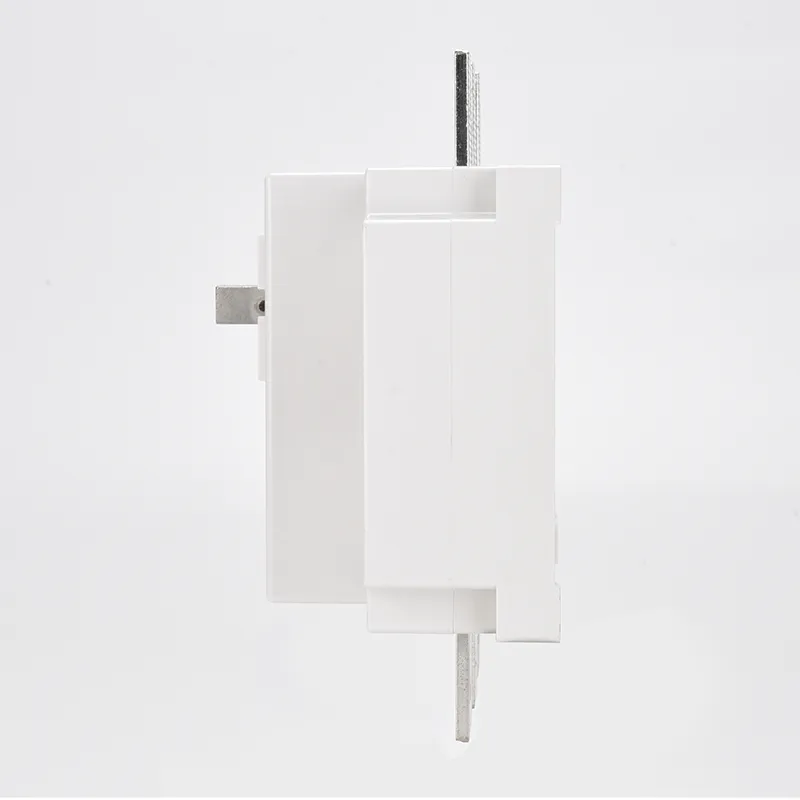

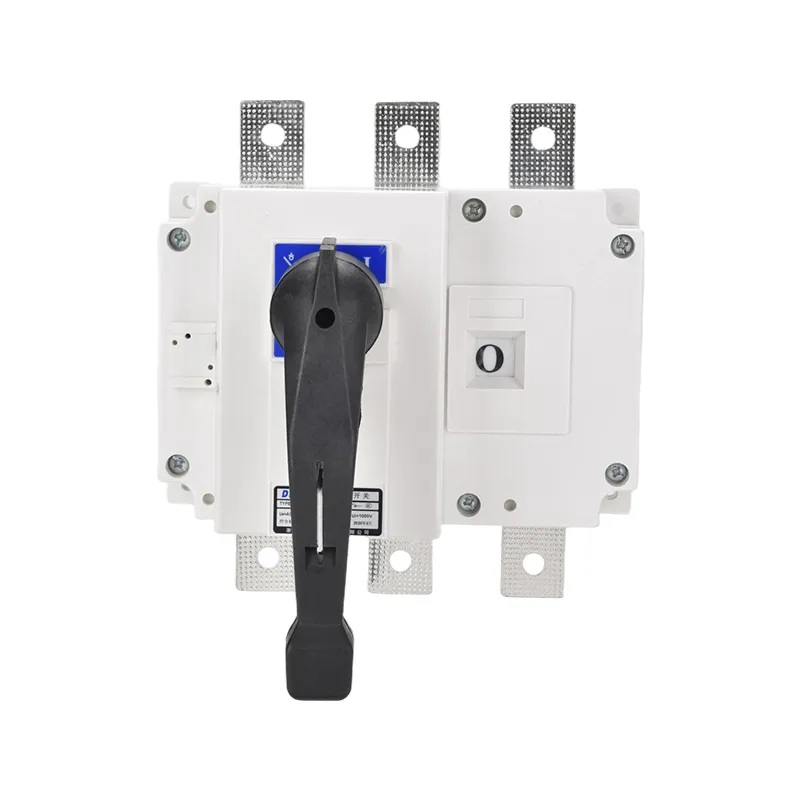

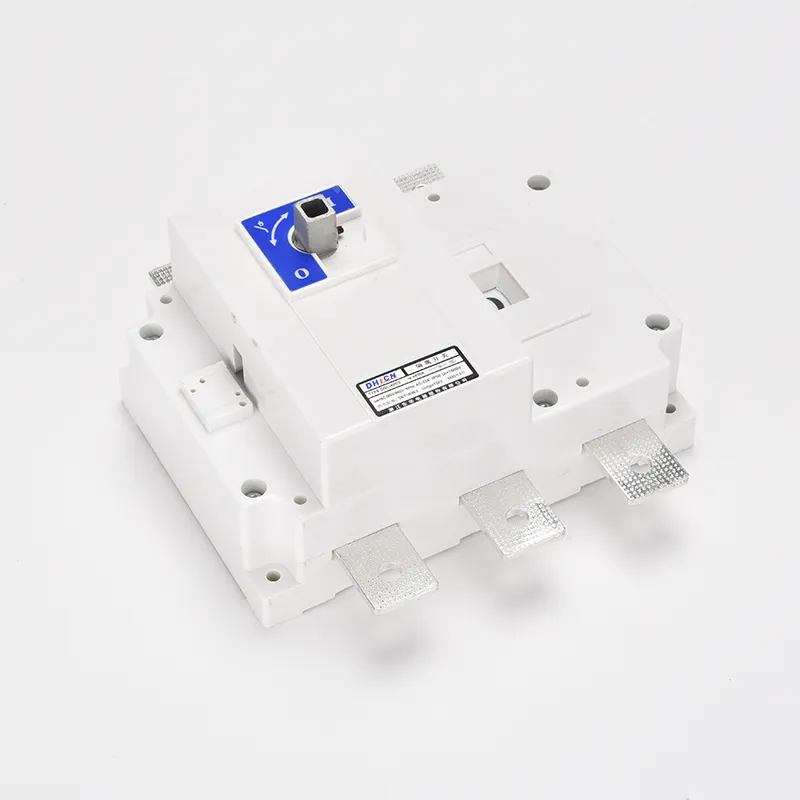

Interrupteur isolateur triphasé 100 A 100 A

Un interrupteur d'isolation triphasé de 100 A 100 A est un dispositif de commutation conçu pour les systèmes CA triphasés. Il est principalement utilisé pour l’isolation des circuits et pour réaliser ou couper des circuits à vide.

Fonctions principales

1. Isolation des circuits : connecte ou déconnecte les circuits en toute sécurité dans des conditions sans charge, pour garantir une maintenance sûre.

2. Ajustement opérationnel : fonctionne en coordination avec les disjoncteurs pour modifier l’état de fonctionnement de l’équipement.

3. Opérations sans charge : permet la commutation de lignes déchargées ou de transformateurs déchargés en et hors service.

4. Point de rupture visible : fournit un point de déconnexion clair, pour faciliter l'inspection et la maintenance.

Caractéristiques techniques

1. Structure optimisée : le commutateur d'isolateur triphasé 100 A 100 A adopte un mécanisme de fonctionnement unique. Les contacts mobiles arqués et les contacts fixes fonctionnent à l'unisson pour assurer la commutation simultanée des trois phases. Cela réduit l’écart de course de contact et améliore la fiabilité.

2. Facilité d'installation et d'entretien : la conception compacte de l'interrupteur isolateur triphasé 100 A 100 A permet une installation pratique et maintient les coûts de maintenance à un faible niveau.

Paramètre du produit :

lième (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidité diélectrique (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Courant de fonctionnement le(A)
400 V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V CA22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V CA23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V CA21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V CA22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V CA23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V CC21	125	160	200	250	315	400	500	630
220 V CC22	125	160	200	250	315	400	400	500
220 V CC23	125	125	160	200
440 V CC21	100	125	160	200	315	400	400	500
440 V CC22	100	125	160	200	315	400	400	500
440 V CC23	100	125	160	200
Puissance du moteur (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA RMS,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacité de fabrication et de rupture
lcn (A RMS) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A RMS) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (valeur maximale KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Durée de vie mécanique (fois)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Durée de vie électrique (fois)
Ue = 660 V courant nominal le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Poids (kg)
3 pôles	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pôles	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Couple de fonctionnement (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

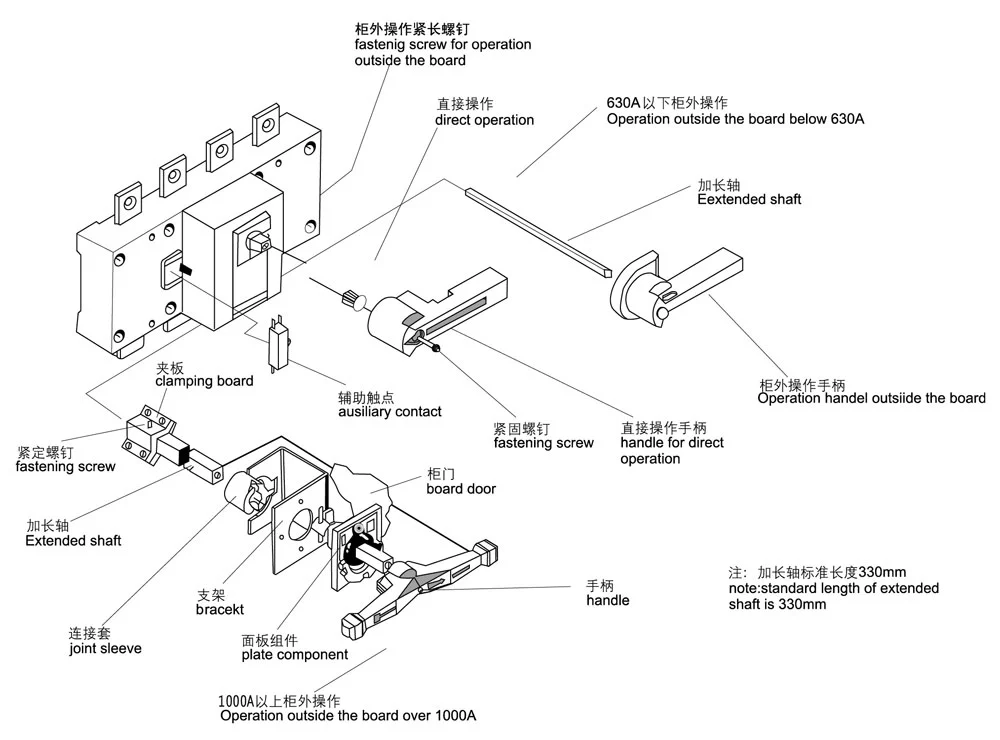

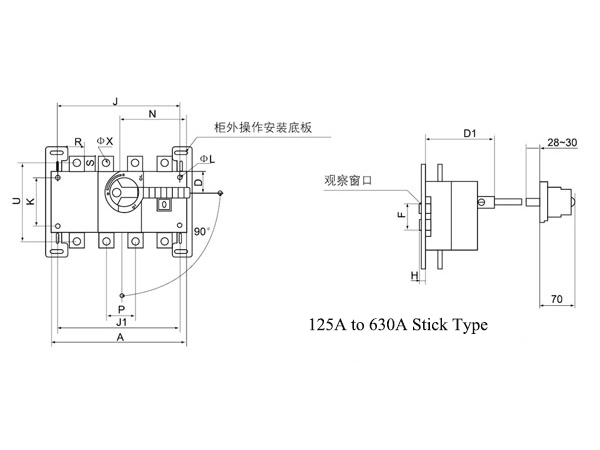

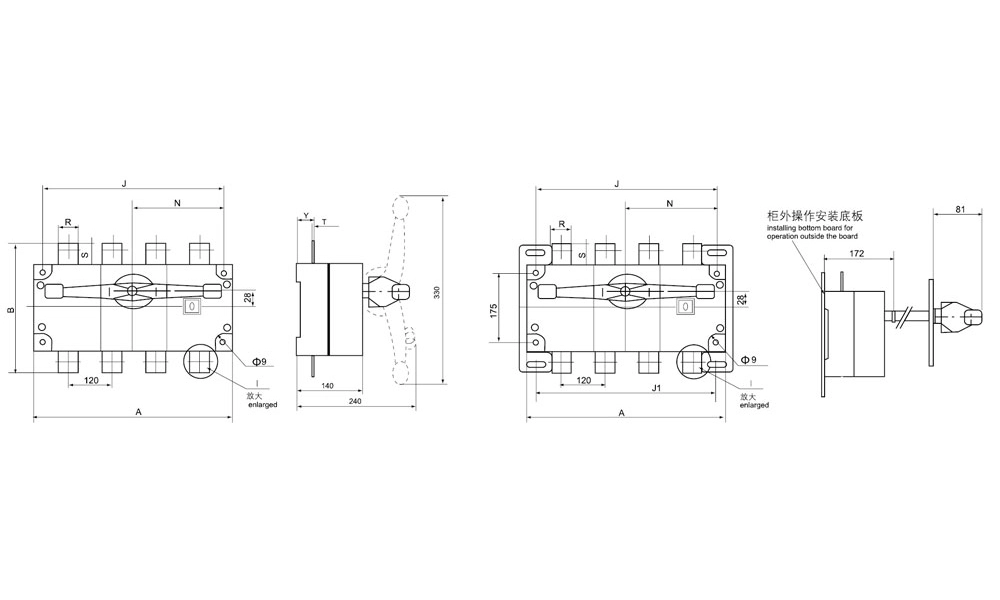

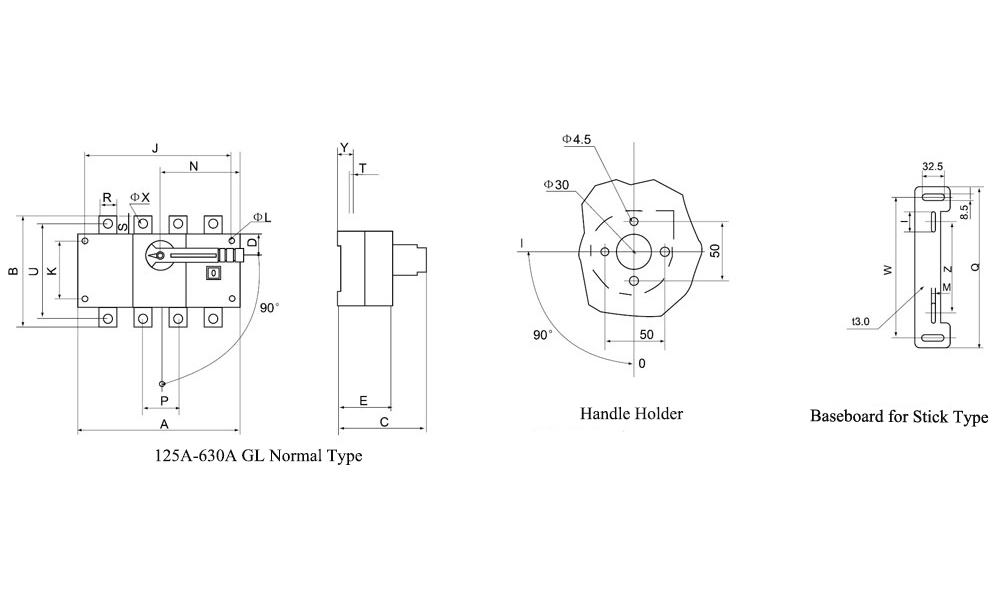

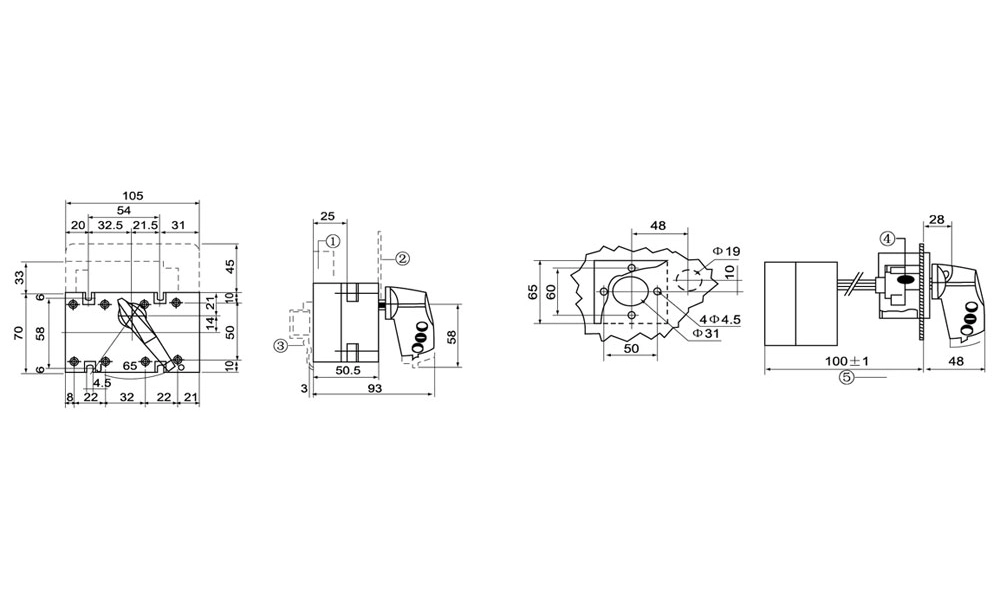

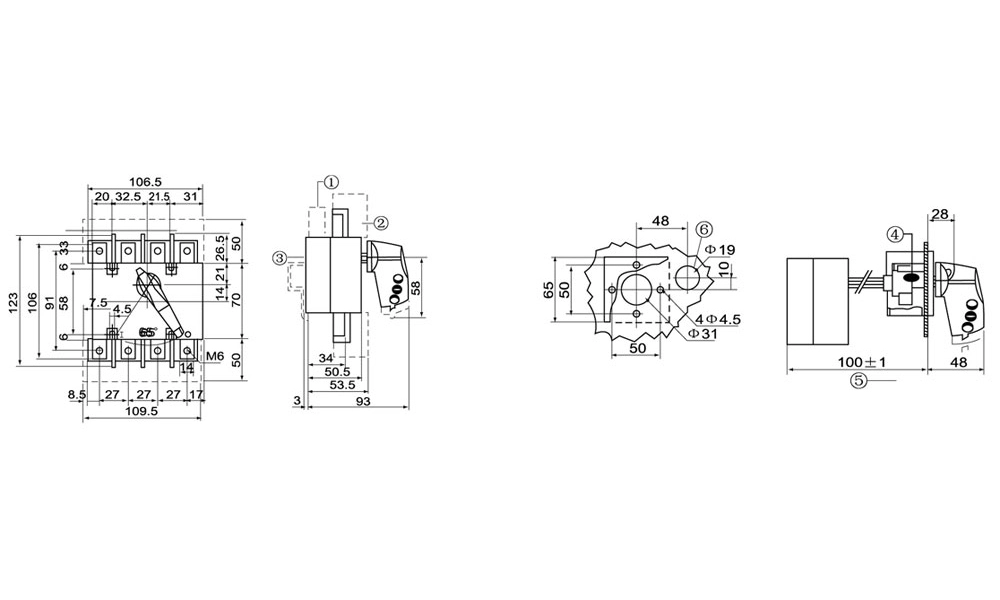

Taper	Taille du cadre et taille d'installation
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Taper	Taille
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Taper	Taille du cadre et taille d'installation
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

FAQ produit :

Q : Le sectionneur triphasé 100 A 100 A peut-il fonctionner sous charge ?
R : Non. L'interrupteur d'isolation triphasé 100 A 100 A est destiné à être utilisé dans des conditions sans charge. Il ne doit pas être utilisé pour établir ou couper des circuits transportant un courant de fonctionnement normal. Pour la commutation de charge, un disjoncteur ou un interrupteur-sectionneur doit être utilisé.
Q : Quels matériaux sont couramment utilisés dans un interrupteur isolateur triphasé 100 A de 100 A ?
R : Les sectionneurs triphasés de 100 A de haute qualité sont généralement dotés de boîtiers ignifuges ou thermoplastiques/métal renforcés, de contacts en cuivre ou en cuivre plaqué argent pour une faible résistance et durabilité, et de mécanismes de fonctionnement robustes en acier ou en alliage. Ceux-ci garantissent une longue durée de vie et un fonctionnement fiable.
Q : En quoi un interrupteur d'isolement triphasé de 100 A 100 A diffère-t-il d'un disjoncteur triphasé de 100 A ?
R : Un disjoncteur triphasé de 100 A peut interrompre les courants de charge et de défaut, tandis qu'un interrupteur d'isolement triphasé de 100 A ne fournit une déconnexion que dans des conditions sans charge. Le rôle d'un triphasé de 100 ampères est de garantir une séparation visible et fiable pour la sécurité, tandis que les fonctions de protection restent avec des fusibles ou des disjoncteurs.
