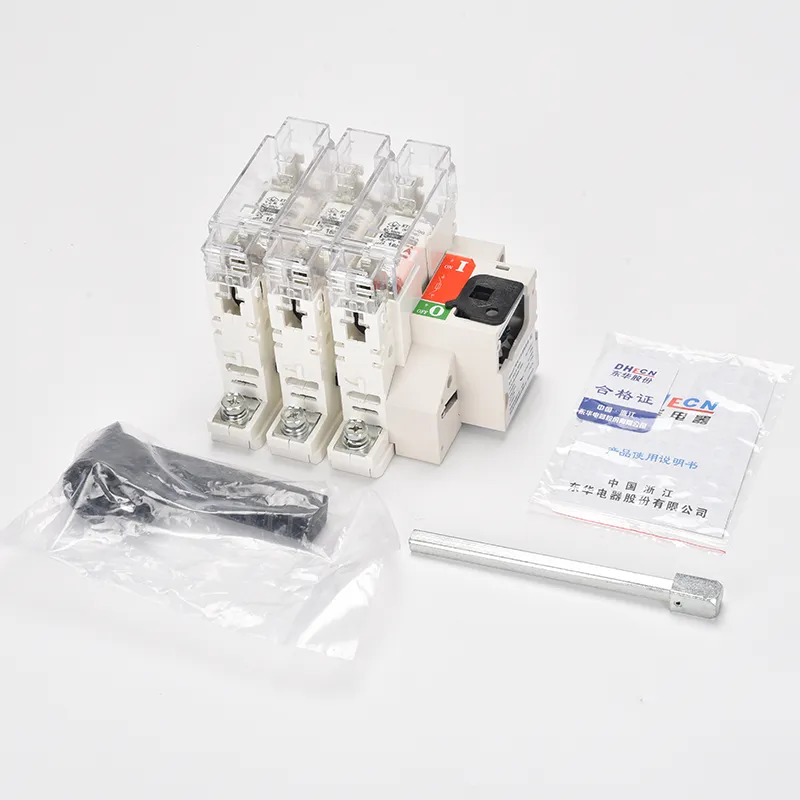

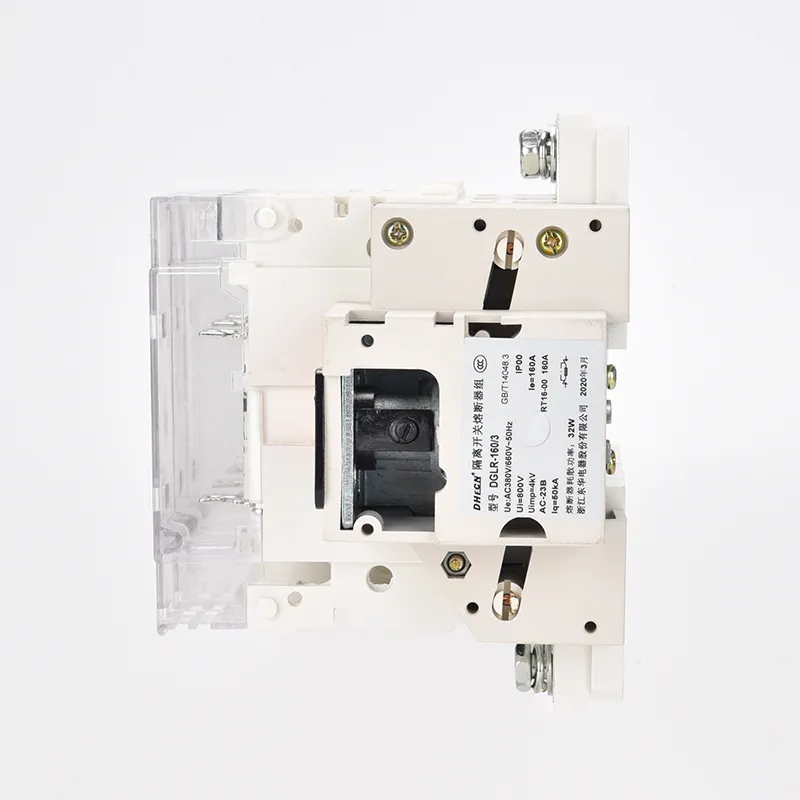

Fonctions d'un interrupteur sectionneur à fusible triphasé tripolaire 100 A
1. Isolation de l'alimentation : lorsque le câblage électrique nécessite une inspection ou un entretien, l'interrupteur d'isolation à fusible triphasé triphasé 100 A déconnecte l'alimentation électrique pour garantir la sécurité des travailleurs.
2. Contrôle de l'alimentation : il permet d'allumer ou d'éteindre le circuit, maintenant ainsi un fonctionnement normal et fiable du système.
3. Interruption de panne : en cas de court-circuit ou de surcharge, l'élément fusible fond, coupant le courant et protégeant les moteurs et autres équipements connectés contre les dommages électriques.
4. Protection des circuits et des équipements : en protégeant contre les conditions anormales, le commutateur aide à maintenir la stabilité du circuit et prolonge la durée de vie des câbles et des équipements.

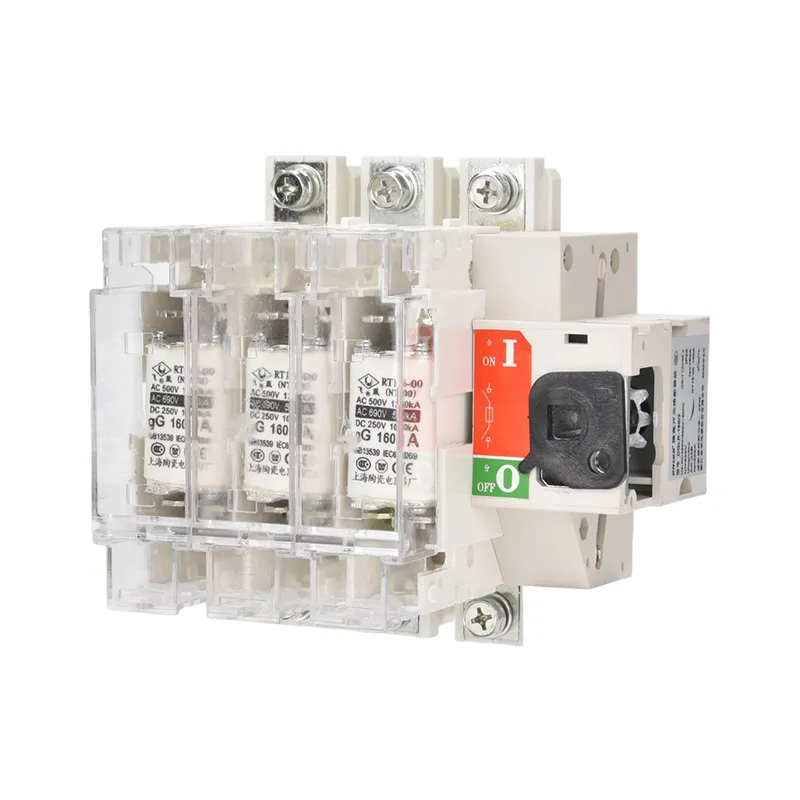

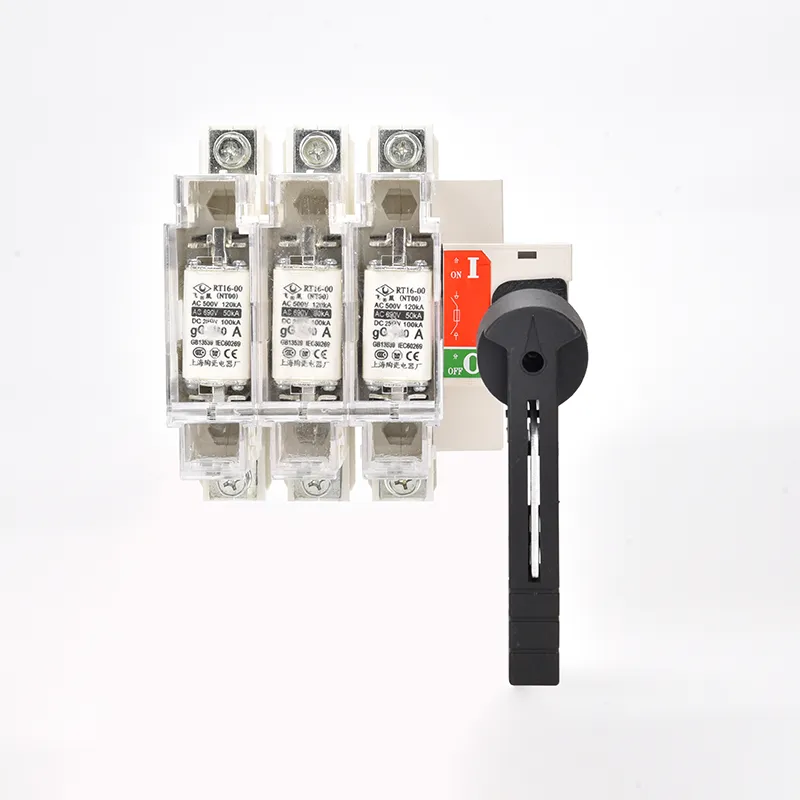

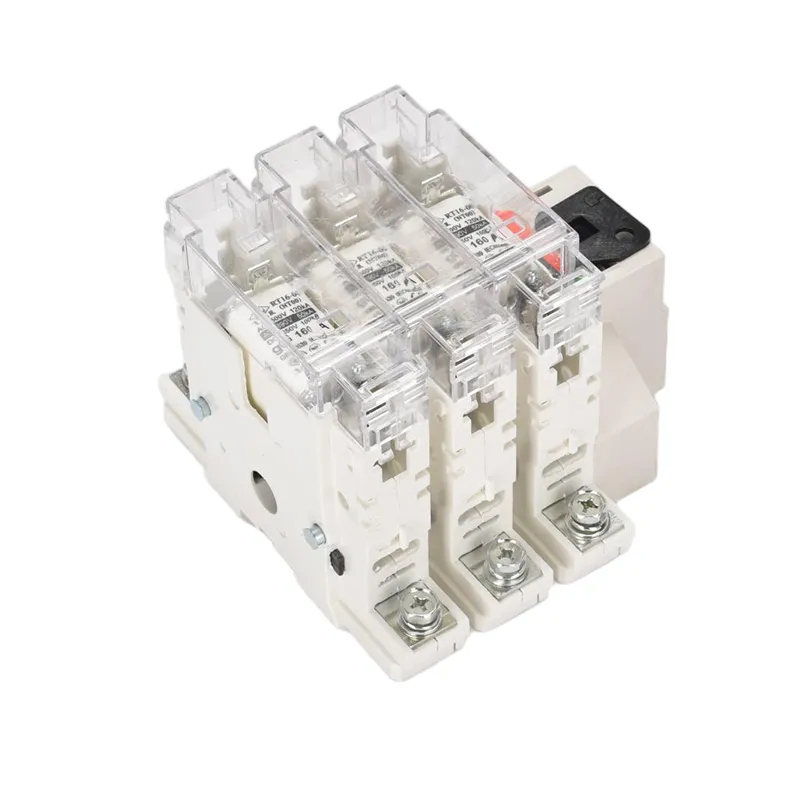

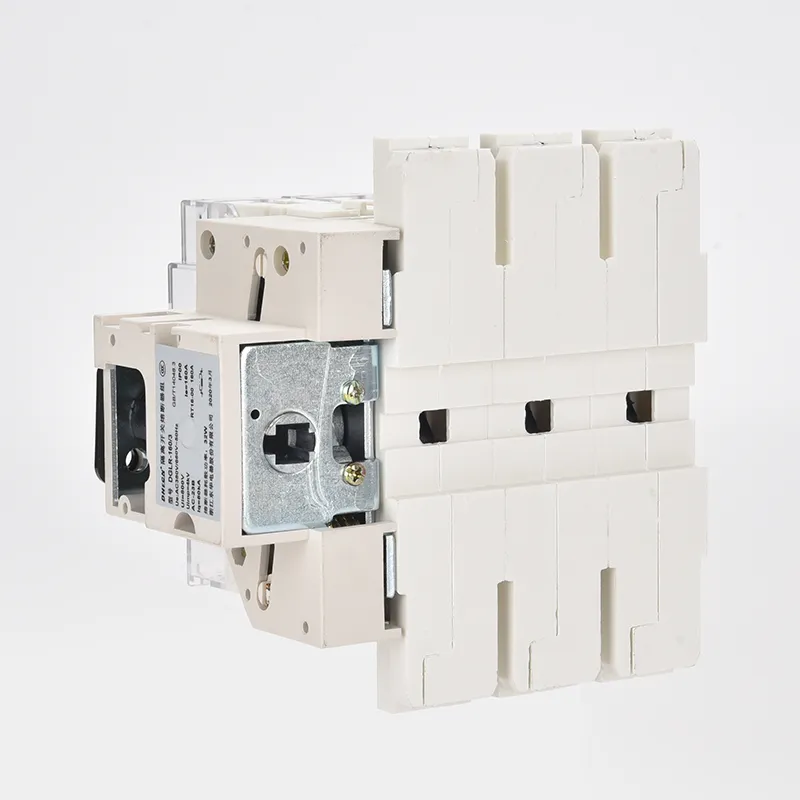

Caractéristiques d'un interrupteur sectionneur à fusible triphasé tripolaire 100 A

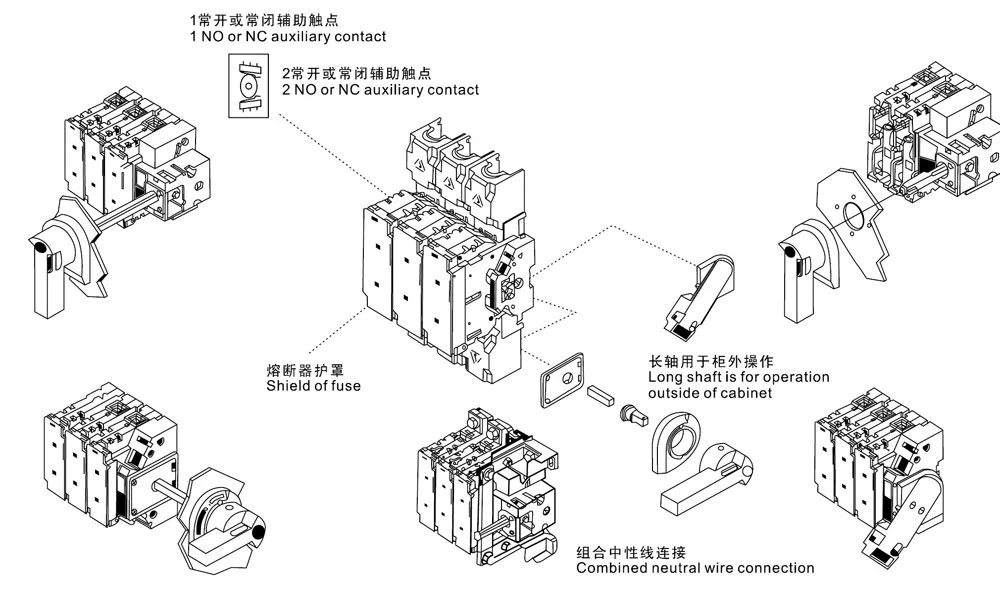

1. Conception intégrée : combine les fonctions d'un fusible et d'un isolateur dans un seul appareil, offrant une haute fiabilité.
2. Construction compacte : petite taille, facile à installer et peu encombrant.
3. Remplacement facile du fusible : l'interrupteur et le fusible sont des composants séparés, ce qui rend le remplacement du fusible rapide et pratique.
4. Large applicabilité : convient pour une utilisation sur divers circuits basse tension.
| Courant de trame A | Courant nominal du fusible (A) | Mode de fusible |
| 63 | 10, 20, 30, 40, 50, 63 | 00C |
| 160 | 63, 80, 100, 125, 160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300, 315, 400 | 2 |
| 630 | 400, 500, 630 | 3 |

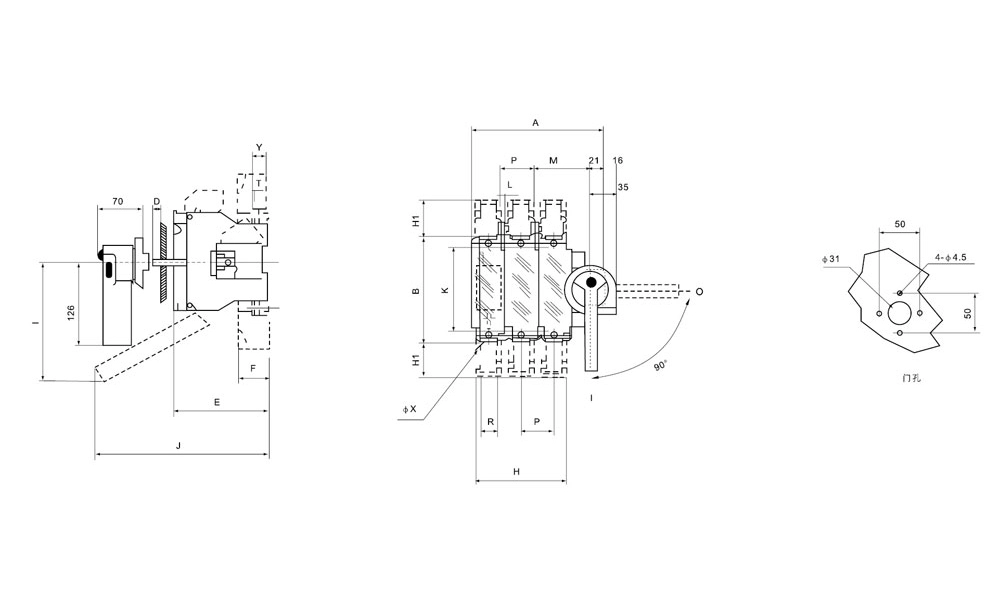

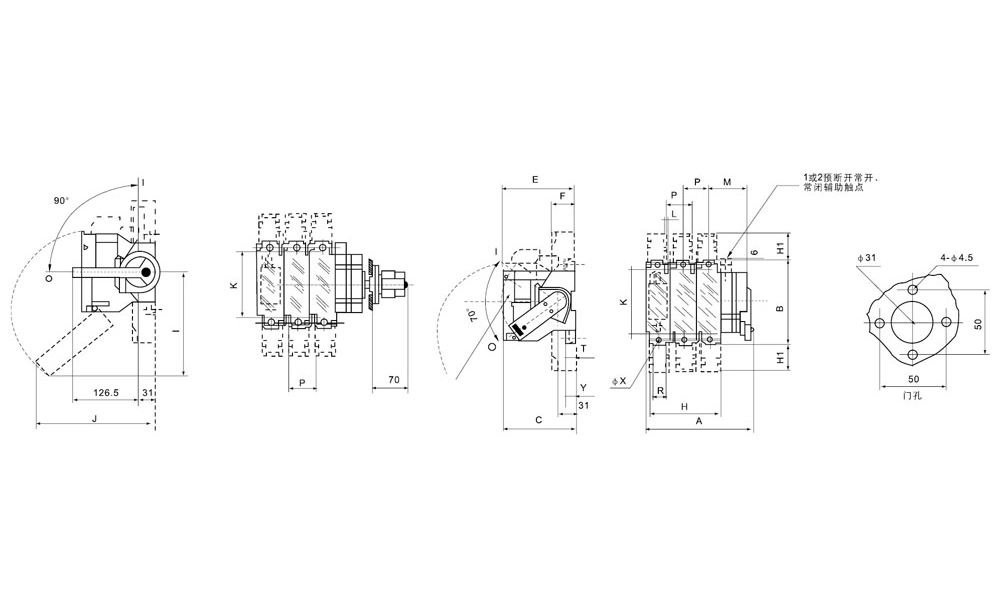

le type avant
| Taper | Taille du fusible | Taille du cadre et taille d'installation | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28～30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28～30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28～30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28～30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28～30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28～30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |

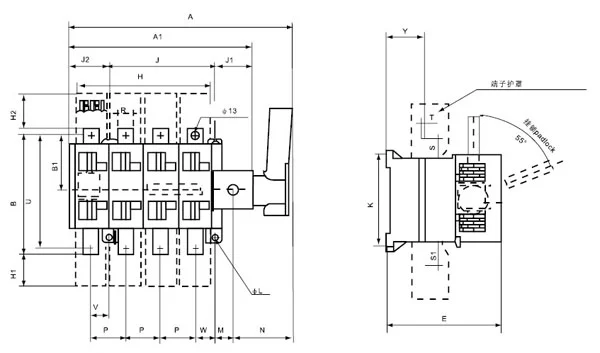

| Taper | Taille du fusible | Taille du cadre et taille d'installation | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |

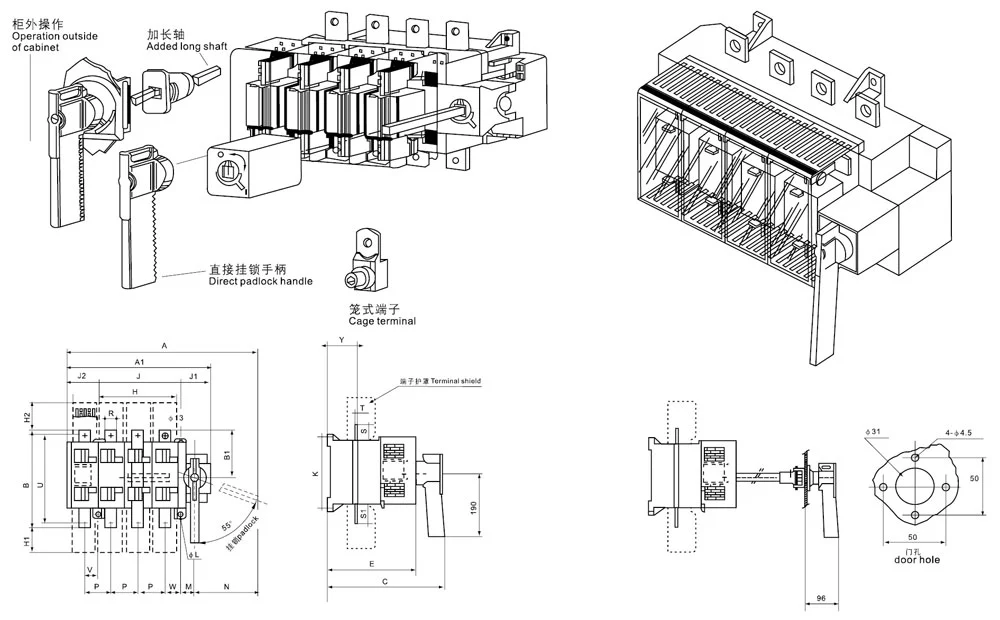

le type de côté
| Taper | Taille du fusible | Taille du cadre et taille d'installation | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| Taper | Taille du fusible | Taille du cadre et taille d'installation | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
Q : Quels types de fusibles sont utilisés dans l'interrupteur sectionneur à fusible triphasé triphasé 100 A ?
R : Des fusibles à haut pouvoir de coupure (HBC), généralement conçus pour les applications basse tension, sont utilisés. Ces fusibles sont conçus pour interrompre les courants de défaut de manière rapide et fiable, assurant ainsi la protection des équipements en aval.
Q : Quels sont les principaux matériaux utilisés dans la construction d'un interrupteur sectionneur à fusible triphasé tripolaire de 100 A ?
R : Le boîtier est généralement en thermoplastique ignifuge ou en tôle d'acier, les contacts sont en cuivre ou en cuivre argenté pour une meilleure conductivité et les corps des fusibles sont en céramique ou en isolant composite renforcé. La poignée de commande est souvent en métal avec un couvercle de protection en plastique.
Q : L'interrupteur d'isolement à fusible triphasé tripolaire 100 A est-il adapté à une installation en extérieur ?
R : Oui, mais il doit être installé dans un boîtier avec un indice IP approprié (par exemple IP65 ou supérieur) pour résister à la poussière, à l'humidité et aux conditions extérieures.
