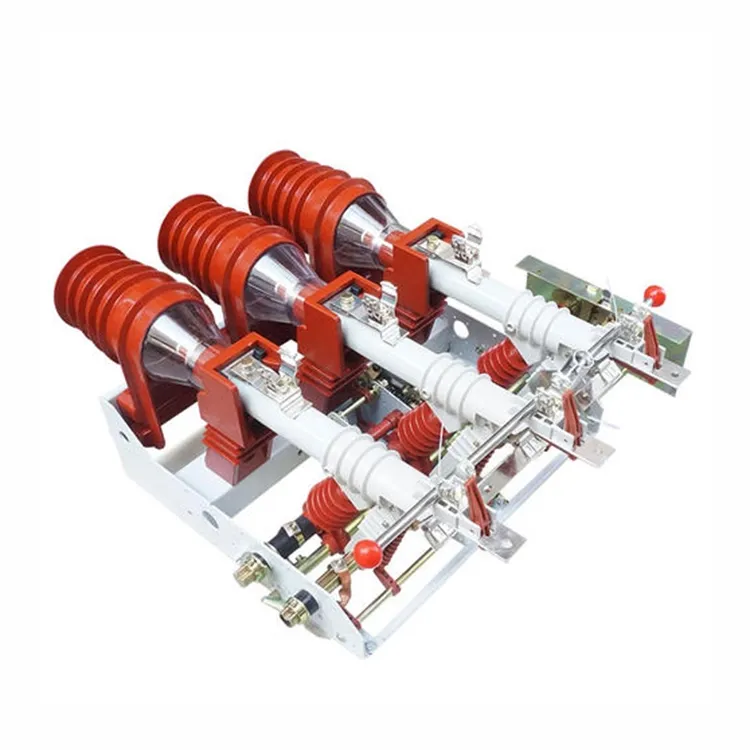

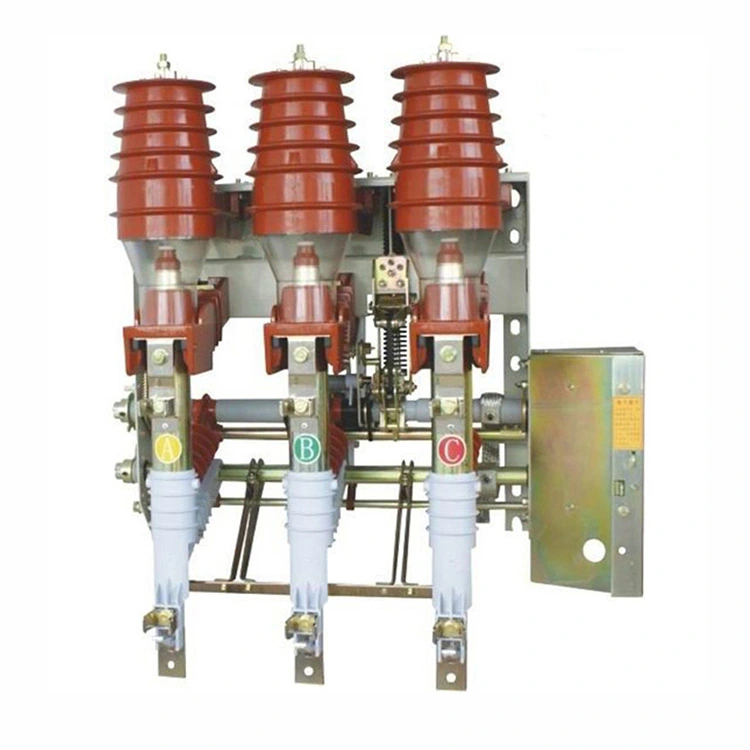

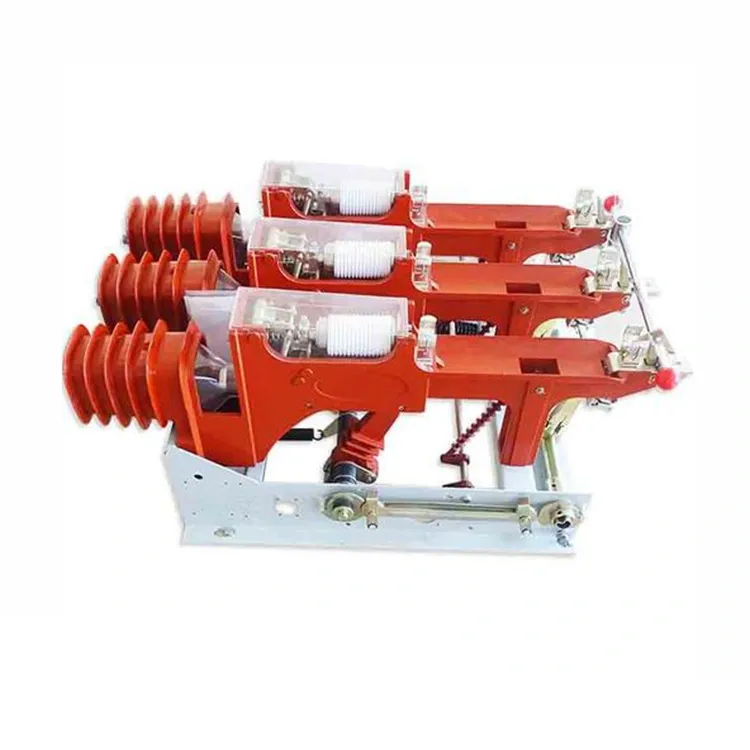

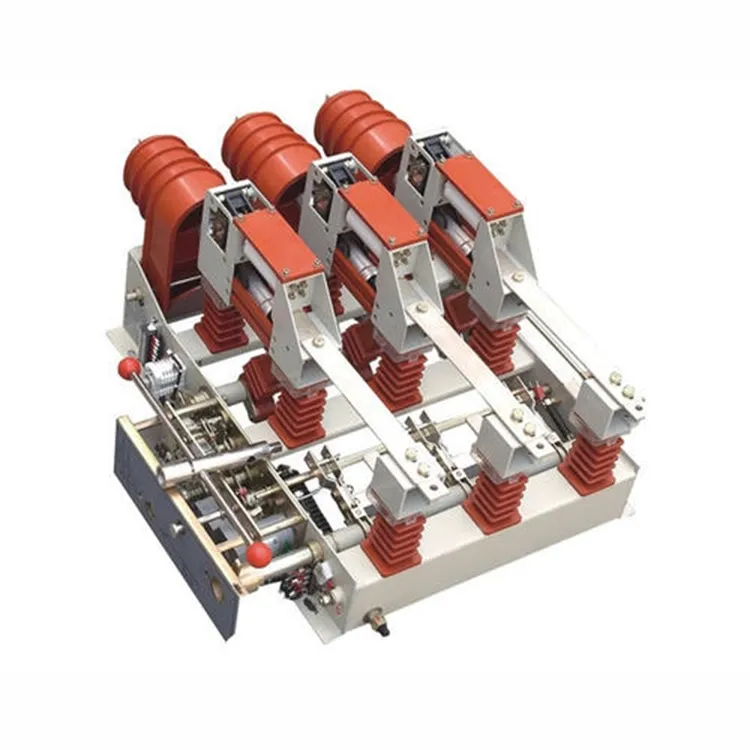

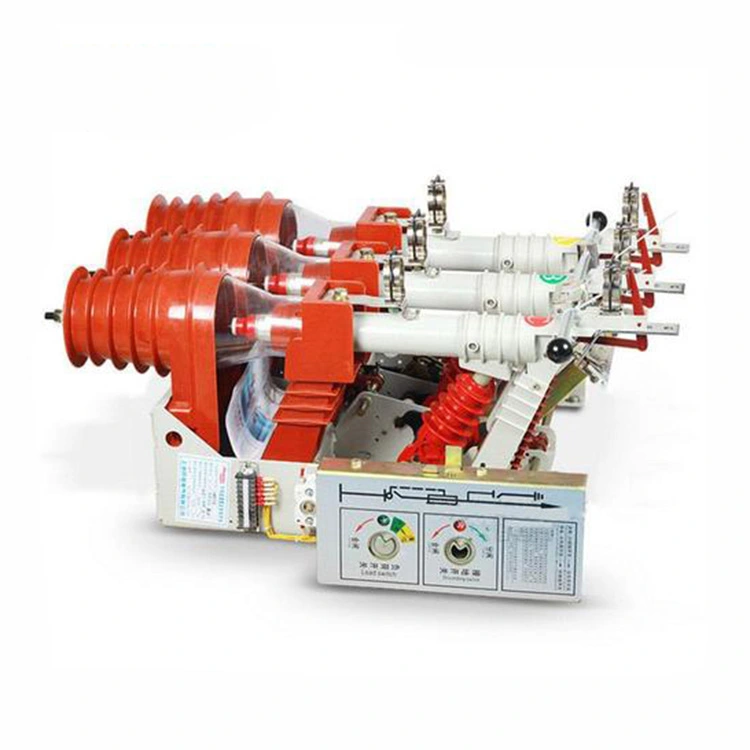

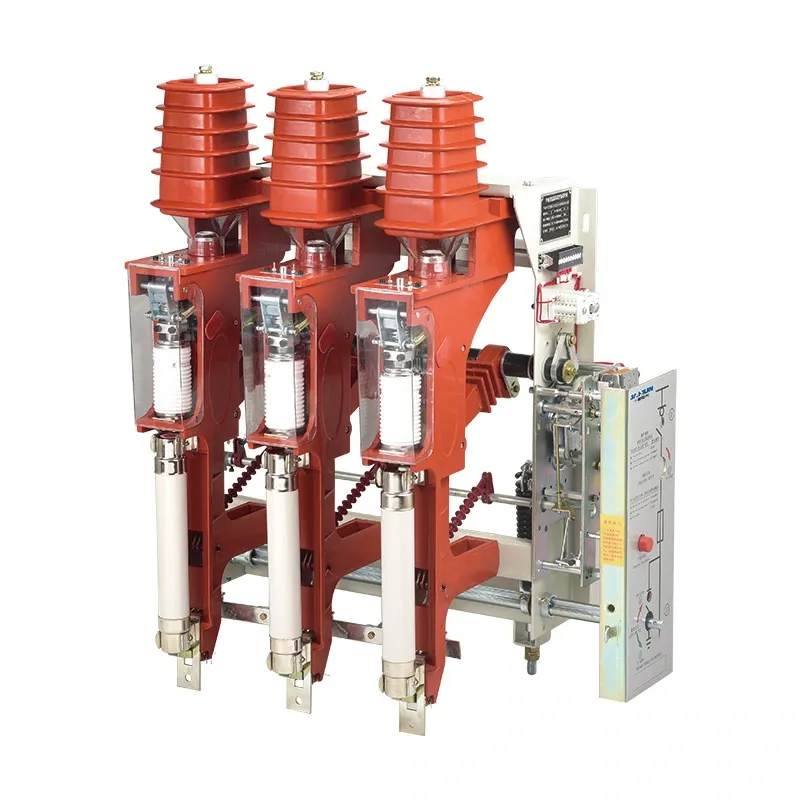

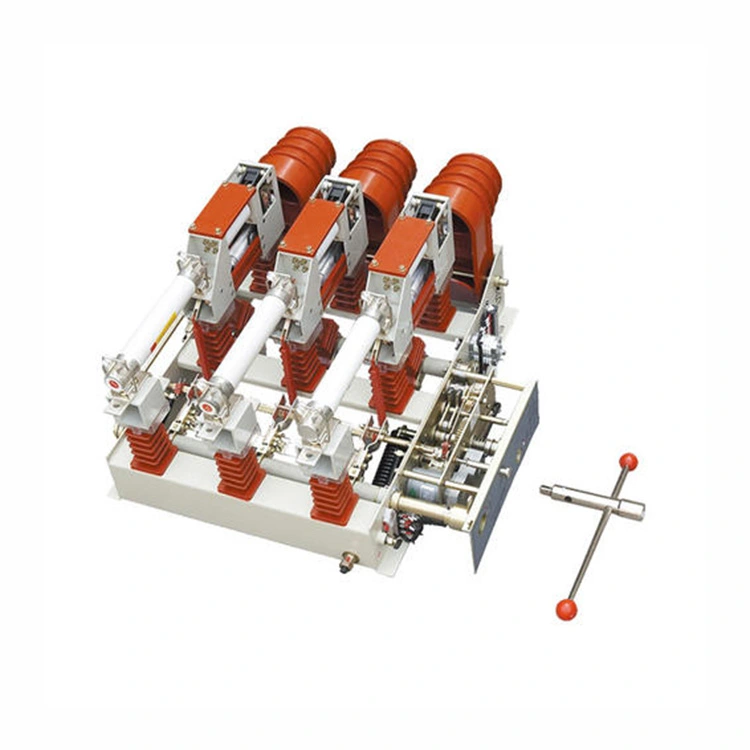

Un interrupteur-sectionneur monté sur poteau fermé est un type de dispositif de commutation automatique CA moyenne tension. Son élément de commutation principal est un interrupteur-sectionneur à isolation au gaz SF6, généralement installé au point de démarcation du côté utilisateur du système électrique. Il est utilisé pour isoler les défauts côté utilisateur et protéger le réseau en amont.
L'interrupteur-sectionneur monté sur poteau fermé est conçu comme un appareil électrique monté sur poteau extérieur. Il est composé du corps de l'interrupteur de charge et d'un contrôleur, interconnectés via des câbles de commande étanches avec des connecteurs aviation. Son système d'extinction d'arc combine une ampoule à vide avec une isolation SF6, tandis que l'interrupteur fonctionne en série avec un interrupteur d'isolement lié mécaniquement pour obtenir une configuration à double coupure.
Les fonctions principales de l'appareil comprennent l'élimination automatique des défauts de terre monophasés du côté utilisateur et l'isolation automatique des défauts de court-circuit de phase. Lors de la détection d'un défaut, il se déclenche directement ou verrouille l'action d'ouverture pour empêcher la propagation du défaut vers le réseau en amont. L'interrupteur-sectionneur monté sur poteau fermé est applicable aux réseaux de distribution 12 kV, 50 Hz aux points d'entrée des utilisateurs, pour les installations intérieures et extérieures. Structurellement, il diffère d'un disjoncteur limite utilisateur.
|
Max. Tension de fonctionnement |
kV |
11.5 |
|
Fréquence nominale |
Hz |
50 ou 60 |
|
Courant nominal |
A |
400 |
|
Courant de tenue de crête |
kA |
16 |
|
4s résistent à la valeur efficace actuelle |
A |
6.3 |
|
Courant de coupure nominal |
kA |
6.3 |
|
Courant nominal de création de court-circuit |
kA |
16 |
|
Durée de vie mécanique |
fois |
3000 |
Q : Quels sont les principaux avantages de la conception fermée ?
R : Le boîtier offre une isolation et une protection fiables contre la poussière, l'humidité et les environnements corrosifs. Il réduit les besoins de maintenance, prolonge la durée de vie et améliore la sécurité opérationnelle par rapport aux interrupteurs de type ouvert.
Q : Quels types de méthodes d'isolation et d'extinction d'arc sont utilisés sur un interrupteur-sectionneur monté sur poteau fermé ?
R : L'interrupteur-sectionneur monté sur poteau fermé utilise du gaz SF₆ ou un environnement sous vide comme moyen d'isolation et méthodes d'extinction d'arc. Bien entendu, l'arc est généralement interrompu soit par une ampoule à vide, soit par des chambres SF₆ de type puffer, pour garantir une interruption rapide et une usure minimale des contacts.
