Dans la distribution d'énergie moyenne tension, un disjoncteur est aussi fiable que les pièces qui se déplacent, se déclenchent, se ferment, se déclenchent et se réenclenchent au moment précis où une protection est nécessaire. LeMécanisme de fonctionnement de l'interrupteur à videjoue ce rôle décisif. Il convertit l'énergie mécanique ou électrique stockée en mouvement contrôlé, permettant à l'ampoule à vide d'ouvrir ou de fermer le circuit rapidement et de manière cohérente. Pour les acheteurs, les entrepreneurs, les constructeurs d’appareillages et les équipes de maintenance, la véritable préoccupation n’est pas simplement de savoir si le produit peut fonctionner une fois. La préoccupation est de savoir s'il peut fonctionner avec précision après des années de service, dans des conditions de panne, à l'intérieur d'armoires électriques exigeantes et dans différents environnements de projet.
Cet article explique comment fonctionne le mécanisme, pourquoi il est important, quels problèmes il résout et comment évaluer une solution adaptée aux applications pratiques moyenne tension. Il examine également les facteurs de fabrication et de sélection qui comptent lorsque l'on travaille avec des fournisseurs tels queWenzhou Xifa Équipement Électrique Co., Ltd., une entreprise qui dessert le marché des composants de disjoncteurs avec des produits conçus pour la fiabilité de la distribution électrique.
Résumé de l'article

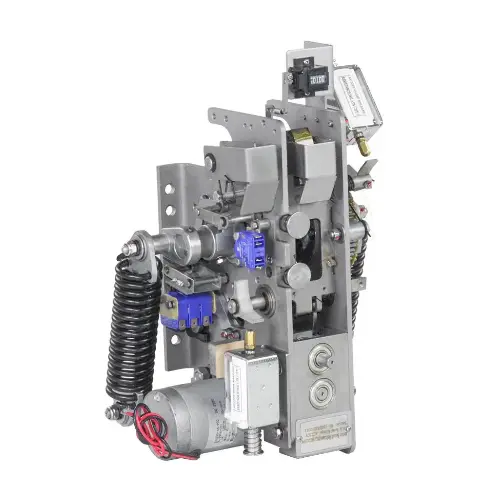

A Mécanisme de fonctionnement de l'interrupteur à videest la section de contrôle de mouvement d'un système de disjoncteur à vide. Il stocke et libère de l'énergie afin que les contacts de l'interrupteur puissent s'ouvrir ou se fermer avec la vitesse, la force et le timing appropriés. Un mécanisme bien conçu contribue à réduire les défaillances de commutation, améliore la réponse de protection, assure une durée de vie stable et réduit la pression de maintenance pour les systèmes moyenne tension. Le choix du bon mécanisme nécessite une attention particulière à la tension nominale, aux exigences de coupure, à la méthode de stockage d'énergie, à l'endurance mécanique, à la compatibilité de l'installation, à la cohérence de la production et à l'assistance technique après-vente.
Table des matières
- Aperçu du blog
- Qu’est-ce qui rend ce mécanisme si important ?
- Comment fonctionne le mécanisme à l’intérieur d’un disjoncteur à vide ?
- Quels problèmes les acheteurs résolvent-ils ?
- Quels facteurs les acheteurs doivent-ils vérifier avant d’acheter ?
- Comment les différents types de mécanismes se comparent-ils ?
- Où est-il couramment utilisé ?
- Comment les équipes de maintenance peuvent-elles prolonger la durée de vie ?
- Pourquoi la capacité des fournisseurs est-elle importante ?
- FAQ
- Conclusion
Aperçu du blog
- Définir le rôle d'unMécanisme de fonctionnement de l'interrupteur à videen protection moyenne tension.
- Expliquer le processus de travail de base, du stockage d'énergie aux opérations d'ouverture et de fermeture.
- Connectez les performances des produits aux préoccupations réelles des clients, telles que la sécurité, les temps d'arrêt, la durée de vie et la compatibilité.
- Fournissez une liste de contrôle axée sur l’acheteur pour l’évaluation technique.
- Comparez les options courantes de mécanismes de fonctionnement.
- Discutez des applications pratiques dans les réseaux de distribution, les usines, les sous-stations et les projets d'énergie renouvelable.
- Partagez les points de maintenance qui contribuent à maintenir la stabilité du mécanisme dans le temps.
- Répondez aux questions courantes d’achat et techniques.
Qu’est-ce qui rend ce mécanisme si important ?
Une ampoule à vide est responsable de l’extinction de l’arc, mais elle ne peut pas accomplir cette tâche à elle seule. Les contacts à l'intérieur de l'interrupteur doivent se séparer à la bonne vitesse, avec la bonne course et sous un contrôle mécanique stable. C'est là que leMécanisme de fonctionnement de l'interrupteur à videdevient indispensable.
Dans les projets réels, de nombreuses pannes électriques ne sont pas dramatiques au début. Ils commencent par un déclenchement retardé, une fermeture instable, une pression de contact incohérente, des liaisons usées, une faible charge du ressort ou une mauvaise coordination avec les signaux de protection. Lorsque ces problèmes sont ignorés, il peut en résulter une surchauffe, des déclenchements intempestifs répétés, des dommages à l'armoire, un arrêt de la production ou des risques pour la sécurité des opérateurs.
Un mécanisme fiable aide le disjoncteur à réagir rapidement lorsque les relais de protection détectent des courts-circuits, des surcharges ou des conditions de fonctionnement anormales. Il prend également en charge une commutation régulière lorsque les circuits doivent être alimentés, isolés ou entretenus. En bref, c’est la partie qui transforme la logique de protection en action physique.
Comment fonctionne le mécanisme à l’intérieur d’un disjoncteur à vide ?
Le principe de fonctionnement est simple, mais l'exécution doit être précise. UNMécanisme de fonctionnement de l'interrupteur à videstocke normalement l'énergie via un ressort, un moteur, une poignée de chargement manuel ou un ensemble de commande associé. Lorsque le disjoncteur reçoit une commande de fermeture ou de déclenchement, l'énergie stockée est libérée via les pièces de transmission mécanique. Ces pièces entraînent le contact mobile de l'ampoule à vide.
Lors de la fermeture, le mécanisme pousse le contact mobile vers le contact fixe et maintient une pression de contact adéquate. Lors de l'ouverture, il sépare les contacts assez rapidement pour permettre à l'ampoule à vide d'éteindre l'arc. Plus ce mouvement est rapide et stable, plus le disjoncteur peut contrôler les contraintes électriques lors de la commutation.
- Stockage d'énergie :Le mécanisme stocke l'énergie avant de fonctionner, souvent grâce à un système de chargement à ressort.
- Réponse au signal :Une bobine de commande, une commande de relais ou une action manuelle déclenche le fonctionnement.
- Déclenchement mécanique :L'énergie stockée est libérée par les liaisons, les arbres et les pièces de transmission.
- Mouvement des contacts :Les contacts de l'ampoule à vide s'ouvrent ou se ferment selon l'action requise.
- Poste occupé :Le mécanisme maintient le disjoncteur stable en position ouverte ou fermée.
C'est pourquoi le mécanisme doit être fabriqué en accordant une attention particulière à la précision dimensionnelle, à la force du ressort, à la résistance des matériaux, à l'alignement de l'assemblage et à la cohérence des tests.
Quels problèmes les acheteurs résolvent-ils ?
Les acheteurs achètent rarement unMécanisme de fonctionnement de l'interrupteur à videuniquement parce qu'ils ont besoin d'un autre composant. Ils l'achètent parce qu'un mécanisme faible peut créer des problèmes coûteux. Pour les fabricants d’appareillages de commutation, une mauvaise compatibilité peut retarder la production. Pour les entrepreneurs en électricité, un fonctionnement instable peut entraîner des problèmes de mise en service. Pour les usines, une panne inattendue d’un disjoncteur peut arrêter les lignes de production. Pour les services publics, une commutation peu fiable peut affecter la sécurité de la distribution au sens large.
| Point problématique du client | Comment le mécanisme aide |
|---|---|
| Fermeture instable du disjoncteur | Fournit une force contrôlée et un mouvement de contact stable. |
| Réponse de voyage retardée | Libère rapidement l'énergie stockée après un signal de protection. |
| Fréquence de maintenance élevée | Améliore l'endurance mécanique lorsqu'il est correctement conçu et testé. |
| Inadéquation de l'installation des armoires | Peut être sélectionné ou personnalisé en fonction de la structure du disjoncteur et de l'appareillage de commutation. |
| Risque d'arrêt du projet | Prend en charge un fonctionnement fiable dans les systèmes de distribution d’énergie et industriels. |
Le meilleur mécanisme n’est pas simplement le plus solide. C'est celui qui correspond à la conception du disjoncteur, à la tension de fonctionnement, à la fonction de commutation, à l'espace d'installation et aux exigences de contrôle. Cette adéquation pratique permet aux clients d’éviter les coûts cachés après l’installation.
Quels facteurs les acheteurs doivent-ils vérifier avant d’acheter ?
Avant de choisir unMécanisme de fonctionnement de l'interrupteur à vide, les acheteurs doivent regarder au-delà du nom du produit. Deux mécanismes peuvent sembler similaires, mais leurs performances réelles peuvent différer considérablement en termes d'endurance, de vitesse de fonctionnement, de structure d'installation et de stabilité à long terme.
Un processus de sélection pratique devrait inclure les points suivants :
- Tension nominale et type de disjoncteur :Confirmez si le mécanisme correspond au modèle VCB et à la tension du système prévus.
- Mode opératoire :Vérifiez si le projet nécessite un fonctionnement manuel, à ressort, motorisé ou combiné.
- Durée de vie mécanique :Renseignez-vous sur les cycles de fonctionnement testés et l'endurance à long terme.
- Durée de stockage de l'énergie :Pour les systèmes à ressort, un stockage d’énergie stable et efficace est important pour un fonctionnement répété.
- Fiabilité de déclenchement et de rapprochement :Le mécanisme doit répondre de manière cohérente aux signaux de commande.
- Cotes d'installation :Confirmez les trous de montage, la position de la liaison, la structure de l'arbre et l'espace de l'armoire.
- Conditions environnementales :Tenez compte de l’humidité, de la poussière, de la température, de l’altitude et de la pollution industrielle.
- Dossiers de tests :Les fournisseurs fiables doivent fournir des inspections, des tests de routine et une assistance technique.
Ces contrôles sont particulièrement importants pour les acheteurs OEM et les usines d'assemblage d'appareillages de commutation, car un petit décalage peut entraîner des ajustements d'assemblage répétés ou des plaintes de service sur site.
Comment les différents types de mécanismes se comparent-ils ?
Différents projets peuvent nécessiter des conceptions opérationnelles différentes. Le tableau ci-dessous donne une comparaison simple pour les acheteurs qui évaluent des options courantes.
| Type de mécanisme | Principal avantage | Utilisation appropriée |
|---|---|---|
| Mécanisme de commande à ressort | Libération stable d'énergie stockée pour une ouverture et une fermeture rapides. | VCB moyenne tension nécessitant un fonctionnement répété et fiable. |

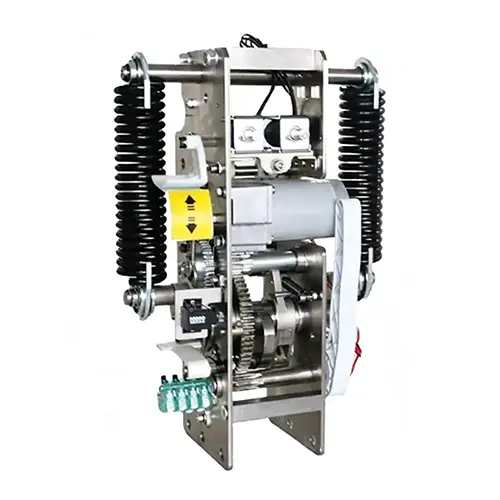

| Mécanisme de commande du moteur | Prend en charge le chargement et le fonctionnement à distance ou automatiques. | Sous-stations, armoires de distribution et systèmes automatisés. |
| Mécanisme de commande manuel | Structure simple et contrôle local pratique. | Applications de commutation de base et projets sensibles aux coûts. |
| Mécanisme personnalisé | Mieux adapté aux configurations d'armoires spéciales ou aux conceptions de disjoncteurs. | Projets de production et de remplacement d’appareillages OEM. |
Pour de nombreuses applications moyenne tension, la conception à ressort de charge est largement préférée car elle permet de stocker l'énergie avant l'action de commutation. Lorsqu'un défaut survient, le disjoncteur n'a pas besoin d'attendre un mouvement manuel lent. Il peut libérer de l'énergie immédiatement, ce qui améliore la fiabilité de la protection.
Où est-il couramment utilisé ?
LeMécanisme de fonctionnement de l'interrupteur à videest utilisé partout où les circuits moyenne tension nécessitent une commutation et une protection fiables. Il est couramment intégré aux disjoncteurs à vide, aux panneaux de commutation, aux sous-stations compactes, aux salles de distribution industrielle, aux réseaux de services publics, aux bâtiments commerciaux et aux stations d'énergie renouvelable.
Dans les usines, il contribue à protéger les moteurs, les transformateurs et les lignes de production contre les défauts électriques. Dans les réseaux de distribution urbains, il prend en charge une fourniture d’énergie stable aux zones résidentielles et commerciales. Dans les projets d’énergie solaire et éolienne, il permet d’isoler et de protéger les circuits de collecte moyenne tension. Dans les systèmes miniers, les infrastructures et les transports, il contribue à un contrôle électrique plus sûr dans des conditions exigeantes.
Ces environnements étant très variables, les acheteurs ne doivent pas considérer le mécanisme comme un accessoire universel. Le même produit doit être vérifié par rapport aux conditions réelles du projet. Un mécanisme utilisé dans une salle de commande intérieure propre peut être confronté à des contraintes différentes par rapport à celui utilisé dans une installation industrielle poussiéreuse ou dans un projet côtier à forte humidité.
Comment les équipes de maintenance peuvent-elles prolonger la durée de vie ?
Même une haute qualitéMécanisme de fonctionnement de l'interrupteur à videnécessite une inspection appropriée. Les équipes de maintenance doivent se concentrer sur l'usure visible, les bruits anormaux, les fixations desserrées, l'état des ressorts, les points de lubrification, la fonction des interrupteurs auxiliaires et les performances de fermeture. Des tests de fonctionnement réguliers sont également utiles car un disjoncteur qui reste inutilisé pendant une longue période peut néanmoins devoir fonctionner instantanément en cas de défaut.
- Vérifiez si le mécanisme se charge correctement et se libère sans délai.
- Inspectez les liaisons, les arbres et les fixations pour déceler tout jeu ou déformation.
- Gardez le mécanisme propre et évitez l’accumulation de poussière à l’intérieur de l’armoire.
- Confirmez que les indicateurs d'ouverture et de fermeture correspondent à la position réelle du disjoncteur.
- Testez les circuits de commande, les bobines et les contacts auxiliaires conformément aux calendriers de maintenance.
- Remplacez les pièces usées avant qu'elles n'affectent la fiabilité de la commutation.
La maintenance préventive est moins chère que la réparation d’urgence. Lorsqu'un mécanisme tombe en panne lors d'un défaut, les dommages peuvent s'étendre au-delà du disjoncteur lui-même. Cela peut affecter les câbles, les transformateurs, les panneaux de commutation et les équipements connectés.
Pourquoi la capacité des fournisseurs est-elle importante ?
Un fournisseur fiable fait bien plus que expédier des pièces. Pour un produit comme leMécanisme de fonctionnement de l'interrupteur à vide, l'expérience des fournisseurs affecte la précision de la conception, la sélection des matériaux, le contrôle de la production, la qualité des tests et la communication technique. Ceci est particulièrement important pour les acheteurs qui ont besoin d’un achat par lots, d’une correspondance de remplacement ou d’une assistance OEM.
Wenzhou Xifa Équipement Électrique Co., Ltd.sert les clients dans le domaine des équipements électriques avec des produits liés aux disjoncteurs à vide et aux composants de distribution moyenne tension. Pour les acheteurs, travailler avec un fabricant compétent peut contribuer à réduire l’incertitude lors de la sélection du produit, de la confirmation de l’installation et de l’utilisation à long terme.
Lors de l'évaluation d'un fournisseur, les acheteurs doivent demander des dessins techniques, la compatibilité du modèle, les paramètres évalués, les procédures de test, les détails de l'emballage et la capacité de livraison. Une réponse claire avant de commander est bien meilleure que de résoudre les problèmes d'installation une fois que le produit atteint le site du projet.
FAQ
Qu'est-ce qu'un mécanisme de fonctionnement d'un interrupteur à vide ?
C'est le système de commande mécanique qui commande le mouvement d'ouverture et de fermeture d'une ampoule à vide à l'intérieur d'un disjoncteur à vide. Il stocke et libère de l'énergie afin que les contacts puissent se déplacer rapidement et de manière fiable.
Pourquoi le mécanisme est-il important pour la protection moyenne tension ?
Il garantit que le disjoncteur peut répondre aux signaux de défaut avec la vitesse et la force appropriées. Sans un mécanisme fiable, même une bonne ampoule à vide peut ne pas fonctionner correctement.
Un mécanisme peut-il s’adapter à chaque disjoncteur à vide ?
Les acheteurs doivent confirmer la tension nominale, le modèle de disjoncteur, les dimensions d'installation, la structure de liaison, la méthode de contrôle et les exigences de fonctionnement avant d'acheter.
Quelles sont les causes de la défaillance du mécanisme de commande ?
Les causes courantes incluent des liaisons usées, des ressorts faibles, une mauvaise lubrification, une contamination par la poussière, des problèmes de bobines, des fixations desserrées, une installation incorrecte et un manque d'inspection à long terme.
Un mécanisme de commande motorisé est-il meilleur qu’un mécanisme manuel ?
Cela dépend du projet. Le fonctionnement du moteur est préférable pour les systèmes distants ou automatisés, tandis que le fonctionnement manuel peut convenir aux applications plus simples avec des besoins de contrôle local.
Comment les acheteurs doivent-ils choisir un fournisseur fiable ?
Les acheteurs doivent vérifier l'expérience en production, le support technique, la capacité de test, la compatibilité des modèles, les options de personnalisation et si le fournisseur peut fournir une documentation claire avant l'expédition.
Conclusion
LeMécanisme de fonctionnement de l'interrupteur à videCe n'est peut-être pas la partie la plus visible d'un disjoncteur moyenne tension, mais c'est l'une des plus décisives. Il contrôle l'action physique qui permet à l'ampoule à vide de protéger les circuits, de réduire l'impact des pannes et de prendre en charge une distribution d'énergie stable. Pour les acheteurs, choisir le bon mécanisme signifie moins d'échecs de commutation, une installation plus fluide, une durée de vie plus longue et une plus grande confiance dans le fonctionnement quotidien.
Si vous sélectionnez des composants pour des disjoncteurs à vide, des ensembles d'appareillage de commutation, des sous-stations, des systèmes électriques industriels ou des projets de remplacement,Wenzhou Xifa Équipement Électrique Co., Ltd.peut fournir une assistance produit pratique et une communication technique pour les besoins de votre application. Pour la sélection de modèles, les devis, les détails de personnalisation ou la consultation de projets, veuillezContactez-nousdès aujourd'hui et laissez notre équipe vous aider à trouver une solution fiable pour votre système de commutation moyenne tension.
