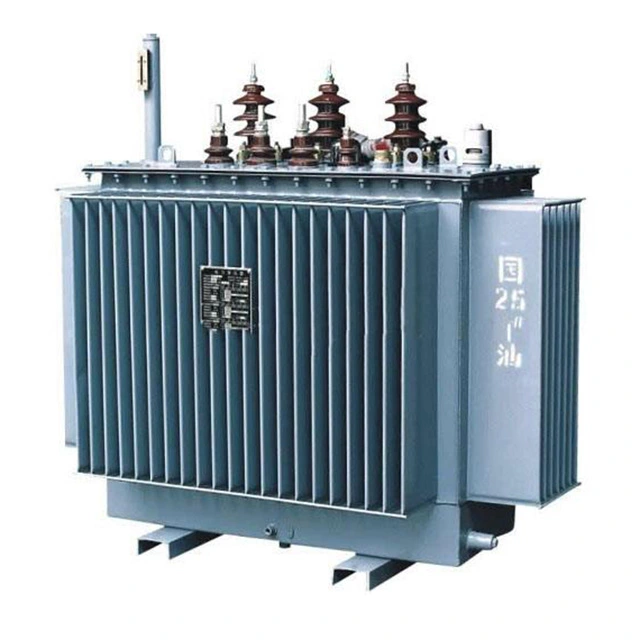

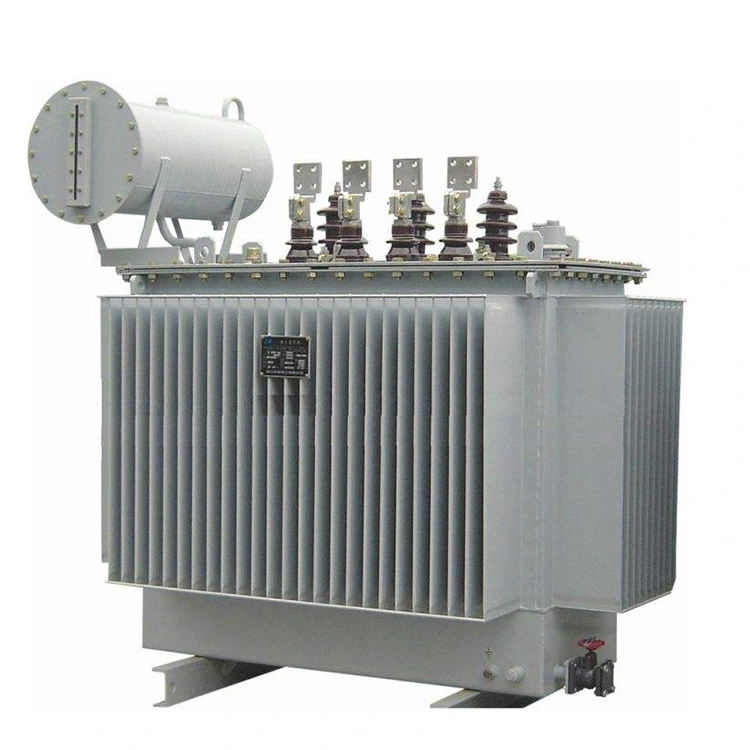

Transformateur de puissance électrique triphasé 10kv 400kva

Le transformateur de puissance électrique triphasé 10kv 400kva est principalement composé de composants tels que le noyau, les enroulements, le réservoir d'huile, le dispositif de refroidissement et le dispositif de protection. Les noyaux adoptent tous une structure de type noyau, et généralement la structure de type noyau utilise le processus d'assemblage qui se chevauche. Les enroulements font partie du circuit du transformateur de puissance triphasé.

Les traversées haute et basse tension du transformateur de puissance triphasé 10 kv 400 kva sont des tubes isolés en porcelaine contenant des conducteurs. Ils sont utilisés pour fixer et isoler les extrémités de connexion et de sortie des enroulements primaire et secondaire du transformateur.

Le réservoir d'huile est composé d'un corps de réservoir, d'un couvercle de réservoir, d'un dispositif de dissipation thermique et d'une soupape de décharge d'huile. Ses fonctions principales sont d'intégrer le transformateur dans un ensemble et d'assurer la dissipation thermique. À l’intérieur se trouvent des enroulements, un noyau et de l’huile de transformateur.

L'huile du transformateur de puissance triphasé 10kv 400kva a non seulement les fonctions de refroidissement par circulation et de dissipation thermique, mais a également un effet isolant. Il existe une certaine distance entre les enroulements et le corps du réservoir (parois du réservoir et fond du réservoir), qui est isolé par la couche isolante de l'huile dans le réservoir.

Tuyau antidéflagrant, sa fonction est de prévenir les accidents d'explosion dans le réservoir de carburant. Le changeur de prises est utilisé pour modifier le nombre de tours dans les enroulements du transformateur afin d'ajuster la tension de sortie du transformateur. La méthode par transformateur de puissance triphasé 10 kv 400 kva pour réguler la tension consiste à définir des prises sur l'un de ses enroulements, à supprimer ou à ajouter une partie des spires dans l'enroulement, modifiant ainsi le nombre de spires et atteignant l'objectif de modifier le rapport de tension.

Paramètre technique :

Q : Comment le noyau du transformateur de puissance triphasé 10 kv 400 kva dissipe-t-il la chaleur ?

R : Pendant le fonctionnement normal d'un transformateur, le noyau génère de la chaleur en raison de la perte de fer. Plus le noyau est lourd et volumineux, plus il produit de chaleur. La température de l'huile du transformateur supérieure à 95 degrés est sujette au vieillissement, c'est pourquoi la température de surface du noyau doit être maintenue autant que possible en dessous de cette température. Cela nécessite que la structure de dissipation thermique du noyau dissipe rapidement la chaleur du noyau. La structure de dissipation thermique vise principalement à augmenter la surface de dissipation thermique du noyau. La dissipation thermique du noyau comprend principalement la dissipation thermique des canaux d'huile et la dissipation thermique des canaux d'air du noyau.

Dans les transformateurs immergés dans l'huile de grande capacité, des canaux d'huile sont souvent placés entre les tôles du noyau pour améliorer l'effet de dissipation thermique. Les canaux d'huile sont de deux types : l'un est parallèle aux tôles d'acier au silicium et l'autre est perpendiculaire aux tôles d'acier. Ce dernier agencement a un meilleur effet de dissipation thermique, mais la structure est plus complexe.

Dans les transformateurs de type sec, le noyau est refroidi par air. Pour garantir que la température à cœur ne dépasse pas la valeur admissible, des canaux d'air sont souvent installés dans les colonnes et les jougs du noyau en fer.
