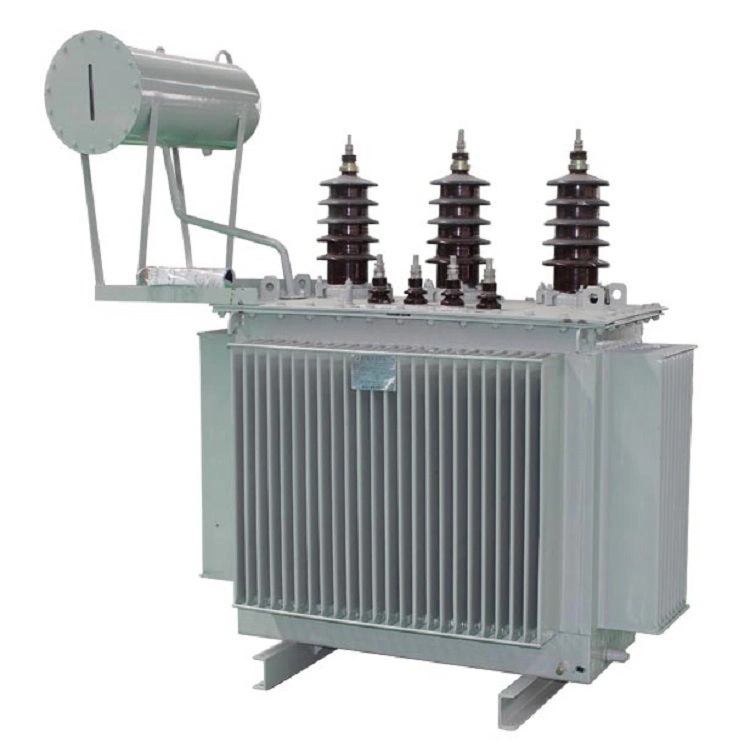

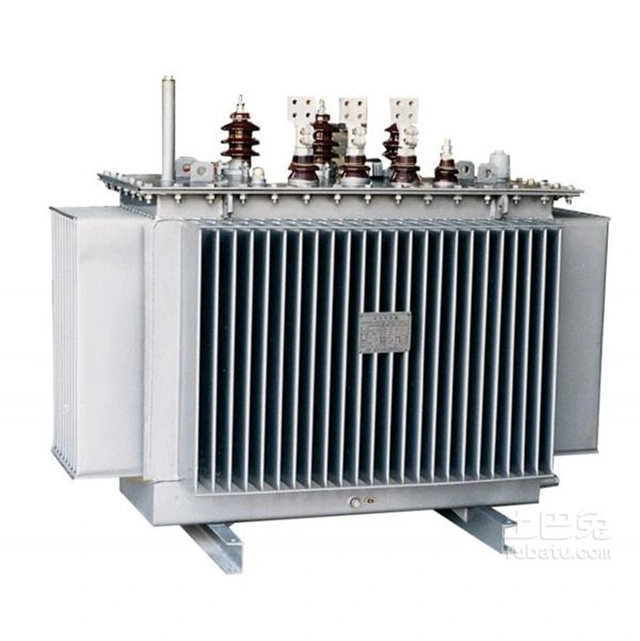

Transformateur de puissance électrique de distribution 500kva

Le transformateur de puissance électrique de distribution de 500 kva présente les avantages clés suivants : une technologie d'isolation avancée pour une sécurité améliorée. Fonctionnement silencieux et exigences d'entretien minimales. Il est spécialement conçu pour un fonctionnement efficace dans les environnements commerciaux et industriels, avec une capacité de 500 kVA qui offre à la fois une rentabilité et des performances environnementales.

Les utilisateurs peuvent choisir des enroulements en aluminium pour obtenir un équilibre entre coût et efficacité, ou des enroulements en cuivre pour une meilleure conductivité, des pertes réduites et une résistance thermique supérieure.

L'augmentation de la température peut être sélectionnée entre 150 ℃, 115 ℃ ou 80 ℃. Ce dernier peut améliorer l'efficacité et prolonger la durée de vie de l'isolation sous des températures ambiantes élevées ou des charges continues, et peut utiliser des matériaux jusqu'à 220°C ou des qualités supérieures.

Les types d'enceintes de transformateur de puissance électrique de distribution de 500 kVA comprennent des enceintes ventilées NEMA 1 adaptées aux environnements intérieurs secs, des enceintes NEMA 3R avec couvercles imperméables adaptées aux environnements extérieurs/humides et des enceintes entièrement fermées adaptées aux zones étanches à la poussière, à l'humidité, corrosives ou dangereuses.

Paramètre technique :

Pourquoi ne pas utiliser un morceau entier d'acier au silicium comme noyau, au lieu de le transformer en tôle ?

En effet, un noyau en forme de feuille peut réduire un autre type de perte de fer « perte par courants de Foucault ». Lorsque le transformateur de puissance électrique de distribution de 500 kva fonctionne, il y a un courant alternatif dans la bobine et le flux magnétique qu'elle génère est naturellement alternatif. Ce flux magnétique changeant génère un courant induit dans le noyau de fer. Le courant induit généré dans le noyau de fer circule selon un motif circulaire dans le plan perpendiculaire au flux magnétique, c'est pourquoi on l'appelle courant de Foucault. La perte par courants de Foucault provoque également un échauffement du noyau de fer.

Pour réduire les pertes par courants de Foucault, le noyau en fer du transformateur de puissance électrique de distribution de 500 kva est constitué d'un empilement de tôles d'acier au silicium mutuellement isolées, de sorte que les courants de Foucault circulent dans un circuit étroit et allongé à travers une section transversale plus petite, augmentant ainsi la résistance sur le chemin des courants de Foucault. Dans le même temps, le silicium contenu dans l'acier au silicium augmente la résistivité du matériau, ce qui joue également un rôle dans la réduction des courants de Foucault.

Pour les noyaux de transformateur de puissance électrique de distribution de 500 kva, des tôles d'acier au silicium laminées à froid de 0,35 mm d'épaisseur sont généralement sélectionnées. Selon la taille du noyau requis, celui-ci est découpé en longue feuille. En théorie, pour réduire les courants de Foucault, plus la tôle d'acier au silicium est fine et plus les bandes de tôle qui se chevauchent sont étroites, meilleur est l'effet. Cela réduit non seulement les pertes par courants de Foucault, l'augmentation de la température, mais permet également d'économiser le matériau des tôles d'acier au silicium.

Cependant, lors de la fabrication de noyaux de transformateur en tôle d'acier au silicium, cela ne repose pas uniquement sur les facteurs favorables susmentionnés, car la fabrication du noyau de fer de cette manière augmentera considérablement le temps de travail et réduira la section efficace du noyau de fer. Par conséquent, lors de la fabrication de noyaux de transformateur avec des tôles d'acier au silicium, il est nécessaire de prendre en compte la situation spécifique, de peser le pour et le contre et de choisir la taille optimale.
