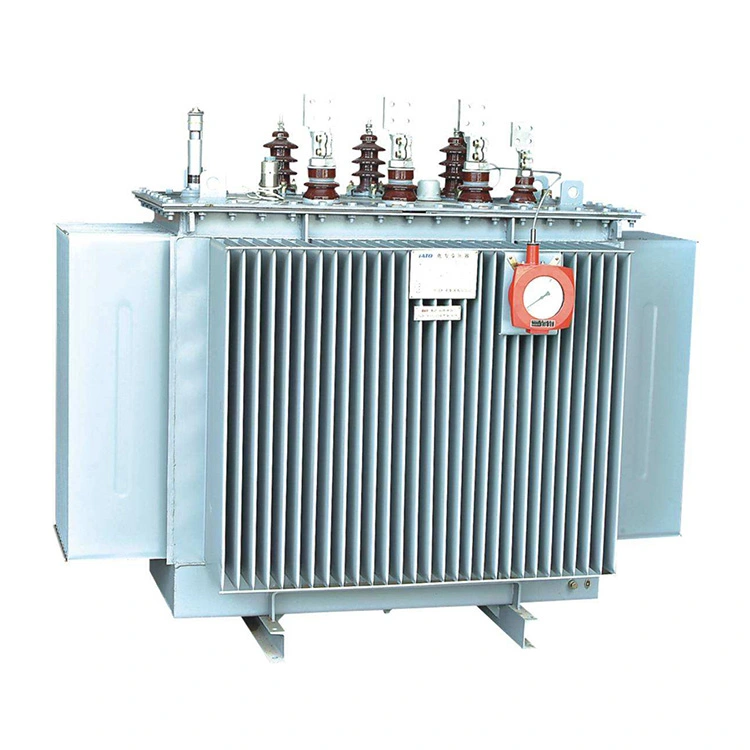

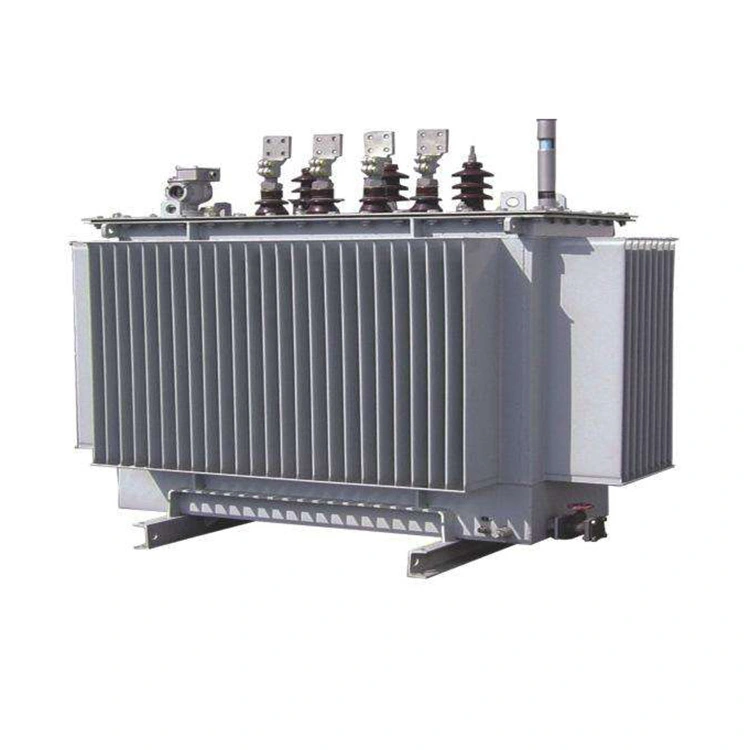

Transformateur de puissance de changement de prise de charge 11kv 1000 Kva

Le noyau du transformateur de puissance à changement de prise de charge de 11 kv et 1 000 kva utilise tous des tôles d'acier au silicium laminées à froid à grain orienté de haute qualité. La structure est entièrement inclinée et sans trous, et le noyau est en forme d'escalier à plusieurs niveaux, avec trois ou cinq coutures. Les pertes d'air et le bruit sont faibles. Le noyau laminé est directement roulé à l'aide d'un équipement spécial, sans coutures, ce qui réduit la résistance magnétique et entraîne une faible perte d'air.

Les enroulements utilisent du fil de cuivre de haute qualité. Ils sont fabriqués en étirant des tiges de cuivre sans oxygène ou des bobines de cuivre. Ses formes incluent des types cylindriques, de nouveaux types en spirale et divisés, etc., ce qui garantit que le transformateur de puissance à changement de prise en charge de 11 kV 1 000 kva a une résistance électrique, une résistance mécanique et une capacité de dissipation thermique suffisantes.

Le réservoir d'huile est constitué de plaques d'acier de haute qualité soudées ensemble. Les composants de dissipation thermique utilisent des dissipateurs thermiques de type puce, des dissipateurs thermiques à expansion ou des réservoirs d'huile ondulés. Le réservoir d'huile est soumis à des tests d'étanchéité fiables en usine. Une fois les surfaces intérieures et extérieures lavées à l'acide et phosphatées, le transformateur de puissance à changement de prise en charge de 11 kv et 1 000 kva est peint avec trois revêtements de base et un revêtement de surface, à la fois résistant à la corrosion et élégant.

Spécification technique :

Q : Pourquoi les tôles d'acier au silicium sont-elles utilisées comme noyau de 11 kv 1 000 kva sur les transformateurs de puissance à changement de prise de charge ?

R : Les noyaux de transformateur communs sont généralement constitués de tôles d’acier au silicium. L'acier au silicium est un type d'acier contenant du silicium, dont la teneur en silicium varie de 0,8 % à 4,8 %. L’utilisation de l’acier au silicium comme noyau d’un transformateur est due au fait que l’acier au silicium lui-même est un matériau hautement magnétique. Dans une bobine sous tension, il peut générer une grande intensité d'induction magnétique, réduisant ainsi le volume du transformateur.

Nous savons qu'en réalité, le transformateur de puissance à changement de prise en charge 11kv 1000 kva fonctionne dans des conditions de courant alternatif. La perte de puissance ne se produit pas seulement dans la résistance de la bobine, mais est également présente dans le noyau de fer en raison de l'influence électromagnétique alternative. La perte de puissance dans le noyau de fer est généralement appelée « perte de fer » et elle est causée par deux raisons : l'une est « perte par hystérésis » et l'autre est « perte par courants de Foucault ».

La perte par hystérésis est la perte de fer générée par le noyau lors de la magnétisation due au phénomène d'hystérésis. L'ampleur de cette perte est proportionnelle à la zone délimitée par la boucle d'hystérésis magnétique du matériau. La boucle d'hystérésis magnétique de l'acier au silicium est étroite, donc son utilisation comme noyau d'un transformateur entraîne moins de perte d'hystérésis, ce qui réduit considérablement le degré de chauffage.

Parallèlement, en raison de la présence d'éléments en silicium, l'acier au silicium peut augmenter considérablement la résistivité du matériau du noyau de fer, supprimant ainsi efficacement les courants de Foucault induits générés par le champ magnétique alternatif à l'intérieur du noyau de fer et réduisant considérablement les pertes par courants de Foucault.

La structure laminée et empilée de tôles d'acier au silicium, combinée à leurs propres caractéristiques de faible perte, permet au noyau de fer du transformateur de puissance à changement de prise en charge de 11 kv 1 000 kva d'avoir une élévation de température plus faible dans des conditions de fréquence d'alimentation CA et de fonctionner de manière plus efficace et stable sur le plan énergétique.
