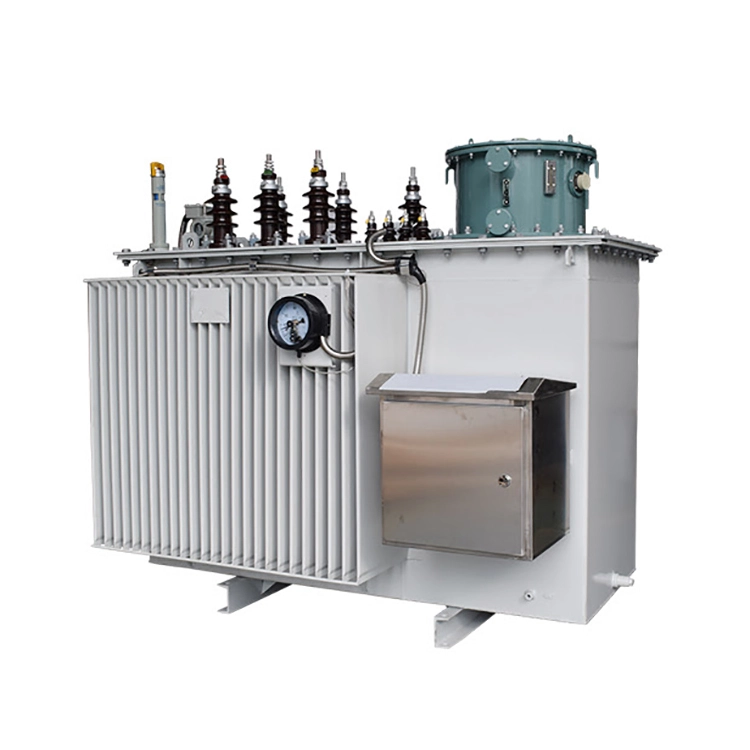

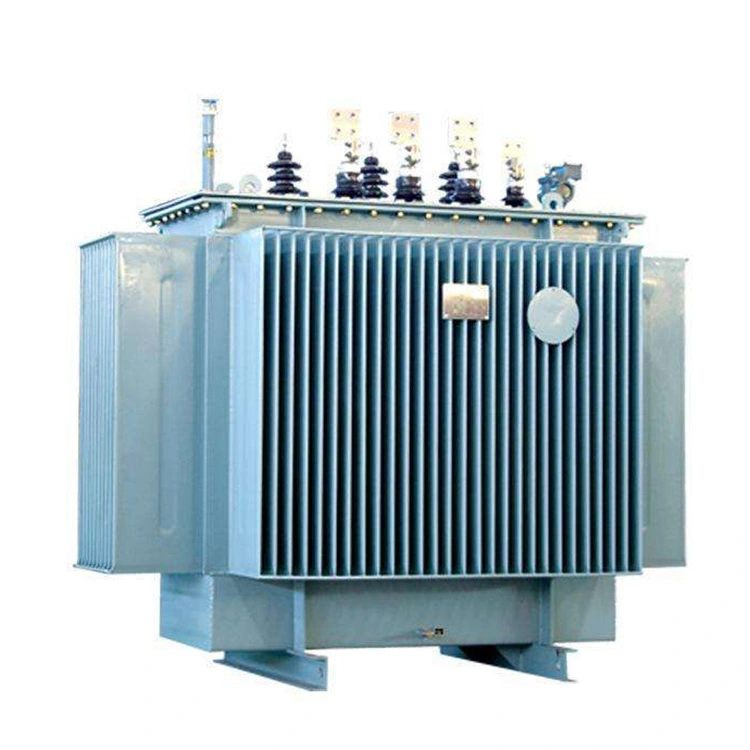

Avec une capacité nominale de 1 600 kVA, le côté haute tension est compatible avec les lignes entrantes du réseau électrique municipal de 11 kV, et le côté basse tension produit une alimentation CA triphasée de 415 V, un transformateur de puissance de distribution de 1 600 kva 11 kv 415 V correspondant parfaitement à l'alimentation industrielle de 380 V et aux exigences d'alimentation de l'éclairage civil.
En adoptant le groupe de connexion standard Dyn11, la capacité de suppression des harmoniques est forte et la charge triphasée est équilibrée, ce qui garantit une tension d'alimentation plus stable pour le transformateur de puissance de distribution 1 600 kva 11 kv 415 v. En raison de son niveau d'isolation global élevé, il est résistant à l'humidité, au vieillissement et peut s'adapter à diverses conditions de travail difficiles dans les environnements extérieurs et intérieurs et est donc plus durable.
La configuration standard du transformateur de puissance de distribution 1600kva 11kv 415v est la méthode de refroidissement automatique immergée dans l'huile ONAN. Un mode de refroidissement à air forcé ONAF peut également être sélectionné. La configuration de régulation de tension comprend deux types : pas de régulation de tension d'excitation (±2×2,5 %) et régulation de tension de charge (±4×2,5 %). Il peut s'adapter aux fluctuations de tension du réseau électrique et répondre aux exigences de régulation de tension en cas de panne de courant statique ou de régulation de tension stable et continue avec charge.
Le réservoir de carburant ondulé est doté d'un refroidissement intégré, éliminant ainsi le besoin d'un radiateur externe. La structure est encore plus compacte et équipée d'un indicateur de niveau de carburant, d'un thermomètre, d'une soupape de surpression et d'un absorbeur d'humidité, entre autres accessoires de protection complets. Les performances d'étanchéité sont excellentes, avec des caractéristiques de résistance à l'humidité, à la poussière, aux fuites et à faible bruit. Le transformateur de puissance de distribution 1600kva 11kv 415v peut s'adapter pendant longtemps aux environnements d'exploitation complexes tels que les salles de distribution extérieures et intérieures. Les conditions de fonctionnement sont stables, la durée de vie est longue et le coût de maintenance ultérieur est faible.
|
Nom du produit |
Transformateur de puissance de distribution 1600kva 11kv 415v |
|
Phase |
3 phases |
|
Tension primaire (HT) |
11 kV |
|
Tension secondaire (BT) |
415 V |
|
Plage de prise |
±2×2,5% |
|
Groupe vectoriel |
Dyna11 |
|
Méthode de refroidissement |
ONAN (Huile Naturelle Air Naturelle) |
|
Impédance de court-circuit |
4,5% ~ 5,5% |
|
Perte à vide (P₀) |
≤ 1 700 W (S11) / ≤ 1 400 W (S13) |
|
Perte de charge (Pₖ à 75℃) |
≤ 11 800 W (S11) / ≤ 11 000 W (S13) |
|
Courant à vide |
≤ 1,0% |
|
Niveau d'isolation |
HT : BIL 75kV, tenue à fréquence industrielle 28 kV BT : tenue à fréquence industrielle 3 kV |
|
Matériau d'enroulement |
Cuivre / Aluminium |
|
Type de protection |
Type fermé extérieur |
|
Norme d'exécution |
CEI 60076 |
Q : Comment améliorer l’efficacité des transformateurs ?
R : 1) Essayez de sélectionner des transformateurs à faible perte et à haute efficacité énergétique.
2) Sélectionnez un transformateur avec une capacité appropriée en fonction des conditions de charge.
3) Le coefficient de charge moyen du transformateur doit être supérieur à 70 %.
4) Lorsque le coefficient de charge moyen est souvent inférieur à 30 %, envisager de remplacer le transformateur de petite capacité de manière appropriée.
5) Améliorer le facteur de puissance de la charge pour améliorer la capacité du transformateur à transmettre la puissance active.
6) Configurez raisonnablement la charge et minimisez le nombre de transformateurs en fonctionnement.
