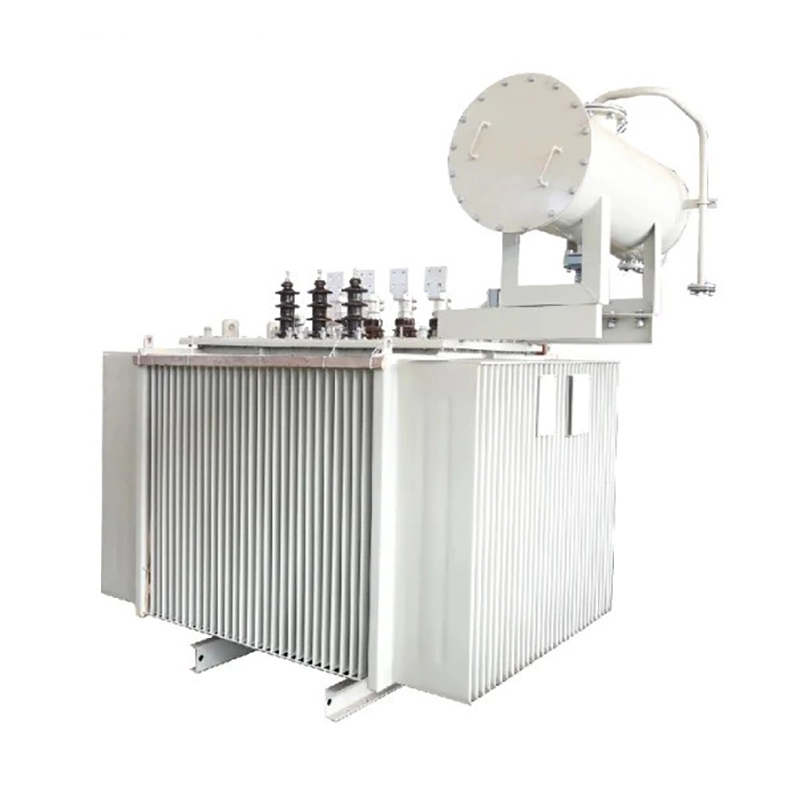

Transformateur de puissance 22kv 1000kva immergé dans l'huile

Le noyau du transformateur de puissance 22kv 1000kva immergé dans l'huile est constitué d'un noyau magnétique de ferrite laminé à froid orienté à grains à haute absorption magnétique. Le noyau est doté d'une structure commune entièrement inclinée de noyaux laminés. La colonne centrale a une section transversale circulaire étagée à plusieurs niveaux, et le joug et le noyau ont la même surface de section transversale.

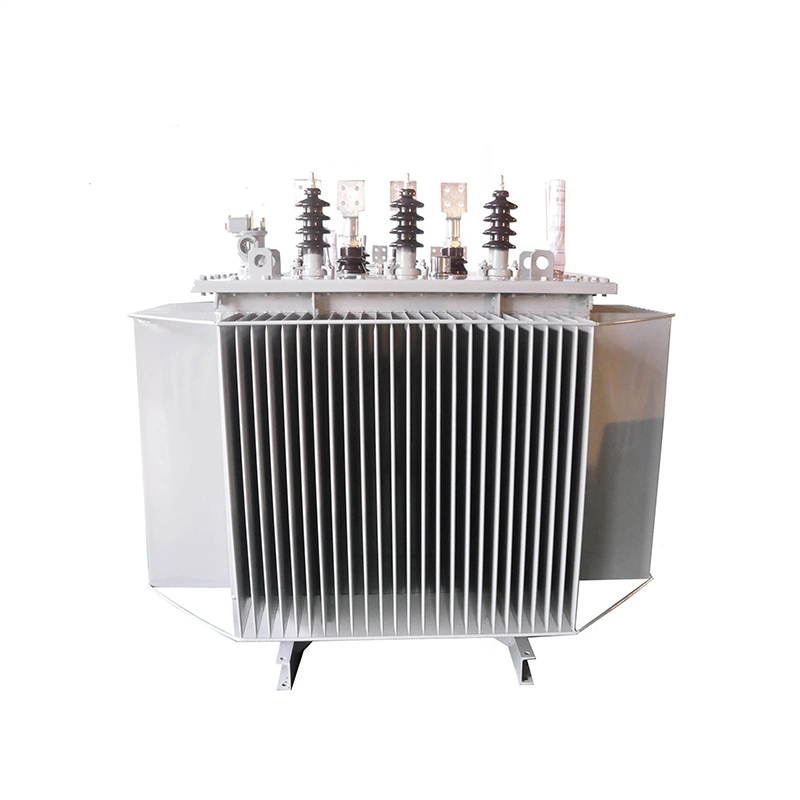

Le transformateur de puissance 22kv 1000kva immergé dans l'huile possède un réservoir d'huile immergé dans l'huile composé de parois ondulées. L'intérieur est recouvert d'une peinture anti-poussière et la couche de peinture est solide. Le dissipateur thermique ondulé a un effet de refroidissement et sa ténacité peut compenser les changements de poids de l'huile du transformateur provoqués par la régulation de la température ambiante.

Par conséquent, le transformateur scellé ne possède pas de réservoir d’huile, ce qui réduit la hauteur relative totale du transformateur. Lorsque le transformateur de puissance 22 kv 1 000 kva immergé dans l'huile est emballé, la technologie de traitement de remplissage d'huile sous vide est adoptée, éliminant complètement l'humidité dans le transformateur et l'huile du transformateur n'entre pas en contact avec l'air.

Cela empêche efficacement l'eau et l'oxygène de pénétrer dans le transformateur et de provoquer une détérioration continue de l'isolation du transformateur. L’huile du transformateur est susceptible de vieillir, il n’est donc pas nécessaire d’effectuer régulièrement des tests d’échantillons d’huile.

Paramètre technique immergé dans l'huile du transformateur de puissance 22kv 1000kva :

Pourquoi le noyau de fer du transformateur de puissance 22 kv 1 000 kva est-il immergé dans l'huile et mis à la terre ?

Lorsqu'un transformateur de puissance fonctionne normalement, le noyau de fer doit disposer d'un point de mise à la terre fiable. Sans mise à la terre, la tension flottante entre le noyau de fer et la terre provoquerait une décharge intermittente entre le noyau de fer et la terre. Une fois que le noyau de fer est mis à la terre en un seul point, la possibilité de former un potentiel flottant sur le noyau de fer est éliminée. Cependant, lorsque le noyau de fer a plus d'un point de mise à la terre, le potentiel inégal entre les noyaux de fer formera un courant circulant entre les points de mise à la terre, provoquant une surchauffe à plusieurs points de mise à la terre du noyau de fer. Cela peut conduire à un défaut de mise à la terre multipoint où le noyau de fer court-circuite, entraînant une perte de fer accrue, ce qui affecte sérieusement les performances et le fonctionnement normal du transformateur, et peut même provoquer un déclenchement dû à une forte action de gaz.

Le noyau de fer local brûlé et fondu peut provoquer un court-circuit entre les copeaux de fer, augmentant la perte de fer et affectant sérieusement les performances et le fonctionnement normal du transformateur, nécessitant le remplacement des tôles d'acier au silicium du noyau de fer pour réparation. Par conséquent, le transformateur de puissance 22 kV 1 000 kva immergé dans l'huile n'est pas autorisé à avoir plusieurs points de mise à la terre ; il ne peut et ne doit avoir qu'un seul point d'ancrage.
