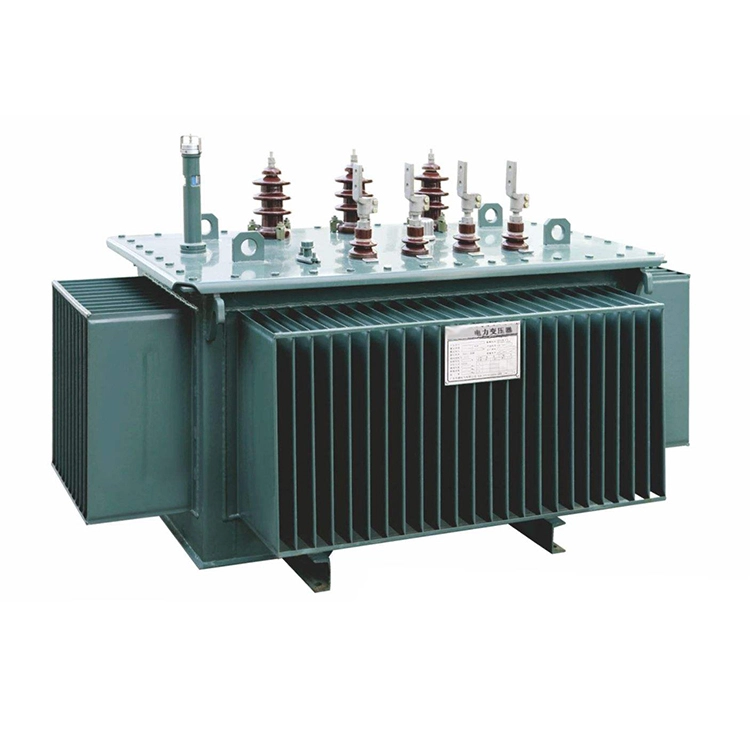

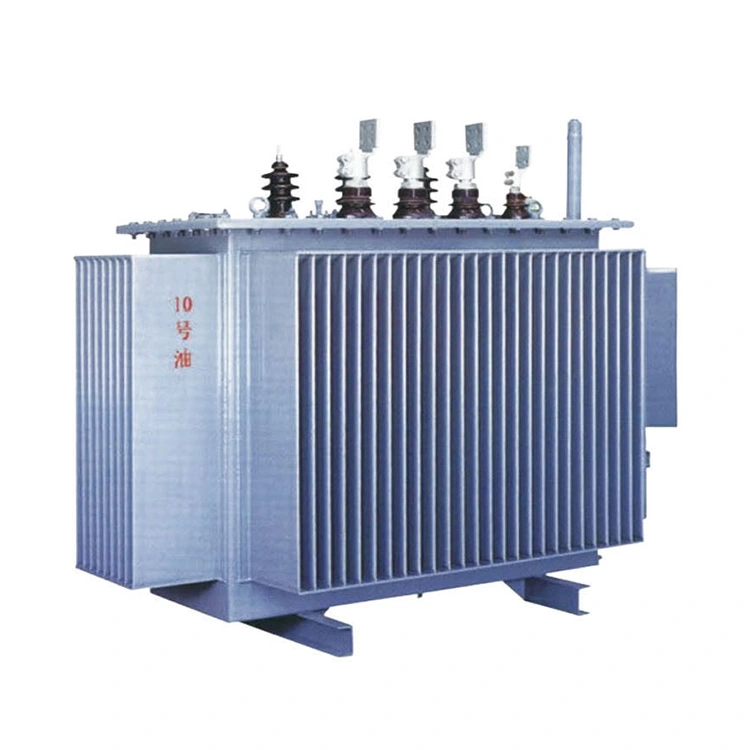

Transformateur de puissance abaisseur triphasé 500kva 11kv à 0,415kv

Le transformateur de puissance abaisseur triphasé de 500 kva 11 kv à 0,415 kv est un transformateur abaisseur triphasé de 500 kv. La tension du côté primaire est de 11 kV et la tension du côté secondaire est de 0,415 kV. Le transformateur est équipé d'un changeur de prises en circuit ouvert. La plage de prise du côté primaire est de ±2*2,5 % et le groupe de connexion est Dyn11.

Notre transformateur de puissance abaisseur triphasé 500 kva 11 kv à 0,415 kv est conçu avec une technologie de pointe et utilise des matériaux et des composants de haute qualité, garantissant sa qualité fiable et sa longue durée de vie, adaptés à divers scénarios.

Premièrement, sa structure compacte et son poids léger le rendent adapté à une installation dans divers environnements. Deuxièmement, l'utilisation de matériaux de haute qualité peut résister aux environnements difficiles, tels que les environnements humides et embruns salés. De plus, en raison de son faible niveau de bruit, le transformateur de puissance abaisseur triphasé de 500 kva 11 kv à 0,415 kv est très approprié pour une utilisation dans les zones résidentielles et commerciales.

Paramètre technique :

Q : Quelles sont les capacités professionnelles et les avantages d'application du transformateur de puissance abaisseur triphasé 500 kva 11 kv à 0,415 kv ?

R : L'ensemble de la machine adopte le groupe de connexion Dyn11 standard de l'industrie, qui peut supprimer efficacement les interférences harmoniques dans le système électrique, équilibrer la tension de sortie triphasée et améliorer considérablement l'adaptabilité de l'équipement aux charges déséquilibrées triphasées.

Le transformateur de puissance abaisseur triphasé de 500 kva 11 kv à 0,415 kv est équipé d'une impédance de court-circuit standard de 4,5 % et peut limiter efficacement le courant d'impact lors des défauts de court-circuit du réseau, offrant une protection complète des enroulements internes et de la structure centrale contre les dommages.

Le transformateur de puissance abaisseur triphasé de 500 kva 11 kv à 0,415 kv est équipé d'un changeur de prises sans excitation, doté de capacités de régulation de tension à cinq niveaux de ± 2 × 2,5 %. L'ajustement par étapes peut être effectué sans interruption de courant et peut s'adapter de manière flexible aux fluctuations de tension du réseau régional, garantissant que la tension d'alimentation côté basse tension reste à tout moment dans la plage qualifiée.

La méthode de refroidissement adopte la méthode ONAN mature et fiable, s'appuyant sur la circulation naturelle de l'huile isolante et la convection de l'air pour la dissipation thermique, ce qui peut répondre aux exigences d'un fonctionnement stable et ininterrompu à long terme.

Le noyau est constitué de tôles d'acier au silicium orientées laminées à froid à haute conductivité magnétique, et les enroulements sont constitués d'un matériau en cuivre sans oxygène de haute pureté. Cela réduit considérablement l'absence de charge et les pertes de charge au niveau matériel, ce qui se traduit par une consommation d'énergie de fonctionnement inférieure et un meilleur contrôle de l'échauffement.

Le côté basse tension est conçu avec une tension de sortie de 0,415 kV, laissant une marge de chute de tension de ligne suffisante, garantissant que l'équipement électrique terminal peut obtenir de manière stable la tension de fonctionnement standard de 400 V.

Le transformateur de puissance abaisseur triphasé de 500 kva 11 kv à 0,415 kv adopte une structure de réservoir d'huile anticorrosion entièrement scellée, avec des performances exceptionnelles en matière d'étanchéité à la poussière, à l'eau et aux fuites, capable de répondre aux besoins de divers environnements d'installation intérieurs et extérieurs. L'équipement a un faible bruit de fonctionnement et des performances d'isolation stables, et peut atteindre une durée de vie nominale allant jusqu'à 30 ans dans des conditions de fonctionnement standardisées et de charge raisonnables.
