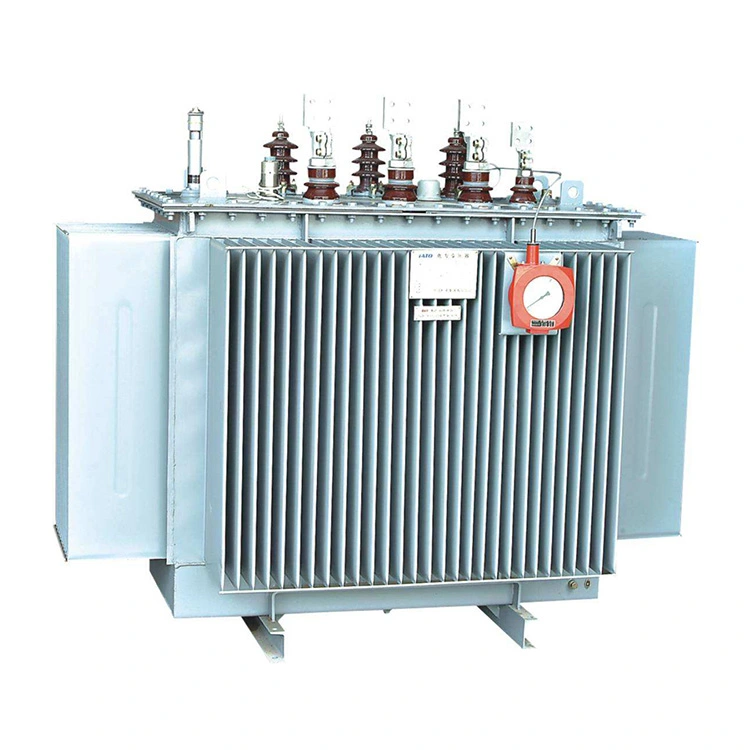

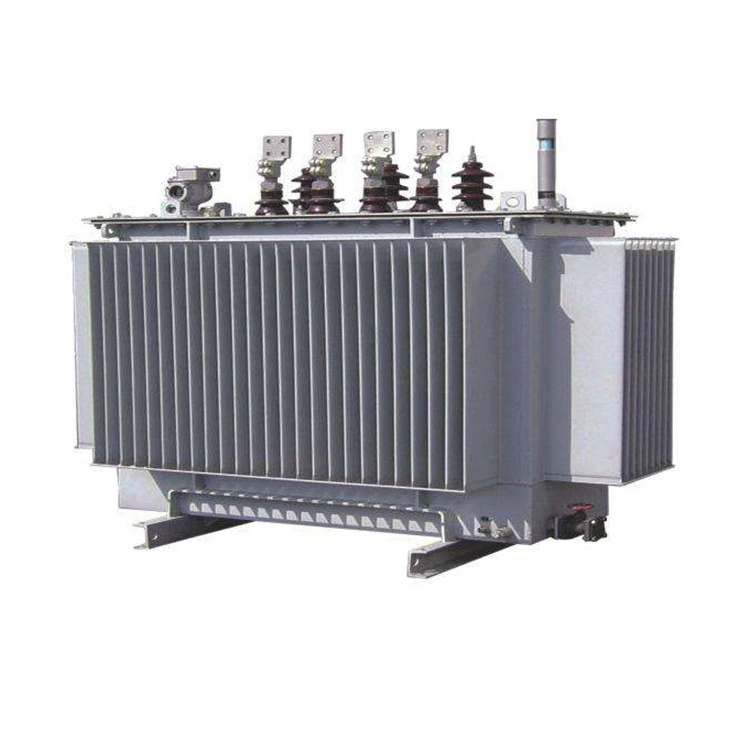

Transformateur de puissance immergé dans l'huile 10kv 1600kva

Le noyau du transformateur de puissance immergé dans l'huile 10kv 1600kva est fabriqué en empilant des tôles d'acier au silicium laminées à froid de haute qualité. Cela réduit considérablement la perte à vide et le courant à vide. Le noyau est lié pour assurer son étanchéité et minimiser le bruit. Les enroulements haute et basse tension sont enroulés avec du cuivre sans oxygène. L'enroulement basse tension adopte une structure à double spirale ou à quatre spirales, tandis que l'enroulement haute tension adopte une structure cylindrique multicouche.

La liaison du transformateur de puissance immergé dans l'huile 10 kv 1 600 kva adopte la technologie Dyn11, qui réduit l'impact des harmoniques sur le réseau électrique et améliore la qualité de l'alimentation électrique. Il adopte une structure entièrement scellée, ce qui prolonge la durée de vie.

Le transformateur de puissance immergé dans l'huile 10kv 1600kva ne nécessite aucun entretien et le bruit réel mesuré est inférieur à la norme. Contrairement aux transformateurs immergés dans l'huile ordinaires, les transformateurs entièrement scellés ne nécessitent pas de réservoir d'huile. Les changements de volume d'huile peuvent être automatiquement ajustés et compensés par l'élasticité des plaques ondulées du réservoir d'huile.

Paramètre technique :

Les caractéristiques du transformateur de puissance immergé dans l'huile 10kv 1600kva

1. Son noyau est fabriqué en empilant des tôles d'acier au silicium orientées de 0,18 à 0,3 millimètres d'épaisseur par des processus d'estampage et de cisaillement, ce qui garantit une bonne stabilité.

2. La bobine est en cuivre pur. Pour les circuits haute tension, un fil émaillé en polyimide est utilisé ; tandis que pour les circuits basse tension, un fil de cuivre sans oxygène ou une feuille de cuivre est adopté pour améliorer les performances de résistance aux courts-circuits.

3. "L'utilisation du symbole de connexion 'Dyn11' peut éviter l'influence des harmoniques d'ordre élevé. Il résiste efficacement à l'impact des charges non compensées et améliore la qualité de l'alimentation électrique."

4.Le transformateur de puissance immergé dans l'huile 10kv 1600kva utilise une injection d'huile sous vide pour éliminer les bulles d'air du noyau, garantissant ainsi la stabilité des performances d'isolation.

5.Le transformateur est soumis à des inspections strictes avant de quitter l'usine et est entièrement conforme aux normes CEI et ISO.

Le processus de fabrication et la structure des transformateurs immergés dans l’huile entièrement scellés sont différents de ceux des transformateurs immergés dans l’huile ordinaires.

(1) Le corps du transformateur immergé dans l'huile entièrement scellé est rempli d'huile sous vide, ce qui élimine complètement l'humidité et l'air des matériaux isolants, garantissant ainsi la durée de vie opérationnelle à long terme du transformateur.

(2) Pour les transformateurs de puissance immergés dans l'huile 10kv 1600kva entièrement scellés, le réservoir d'huile adopte un réservoir de type ondulé ou un dispositif de dissipation thermique pliable, et le réservoir d'huile est éliminé. Le changement de volume d'huile est compensé par l'élasticité du réservoir d'huile.

Étant donné que le corps du transformateur immergé dans l'huile entièrement scellé est isolé de l'air, il n'y a aucun contact entre l'huile et l'air, de sorte que l'isolation ne sera pas humide et le taux de vieillissement sera considérablement réduit. En conséquence, la fiabilité et la durée de vie du transformateur sont améliorées. Aucune inspection n’est nécessaire avant l’opération, ce qui permet aux utilisateurs de réduire les coûts.
