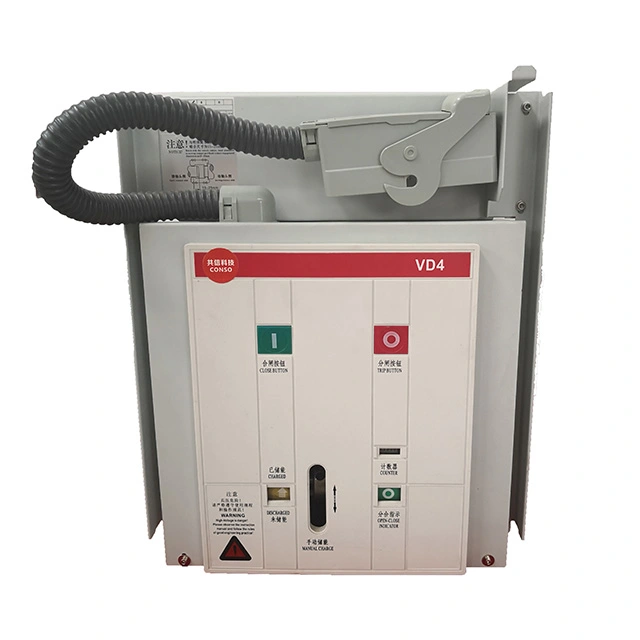

A Disjoncteur à vide (VCB)est l'un des dispositifs de commutation les plus fiables et les plus utilisés dans les systèmes électriques moyenne tension. En utilisant le vide comme moyen d'extinction d'arc, les VCB offrent des performances d'isolation supérieures, une longue durée de vie, un entretien minimal, et une excellente compatibilité environnementale.
Dans ce guide détaillé, nous expliqueronsqu'est-ce qu'un disjoncteur à vide, comment ça marche, c'estcomposants clés, avantages par rapport aux autres disjoncteurs, etapplications typiques. Cet article est conçu pour aider les ingénieurs, Les entrepreneurs EPC et les décideurs du système électrique comprennent clairement pourquoi les VCB sont devenus le choix préféré dans les réseaux électriques modernes.
A Disjoncteur à vide (VCB)est un type d'appareillage électrique conçu pour protéger les circuits électriques en interrompant flux de courant dans des conditions normales et de défaut. Contrairement aux disjoncteurs pétroliers ou gaziers, un VCB utilise unenvironnement sous vide poussécomme milieu d'extinction de l'arc.
Lorsque les contacts à l'intérieur du disjoncteur se séparent, l'arc électrique généré s'éteint rapidement sous vide en raison de l'absence de matière ionisable. particules. Cela rend les disjoncteurs à vide extrêmement efficaces et sûrs pour les plages moyenne tension, généralement de3,3 kV à 36 kV.
Le principe de fonctionnement d'un disjoncteur à vide est basé sur lerécupération rapide de la rigidité diélectrique sous vide. Lorsqu'un défaut se produit, le mécanisme du disjoncteur sépare les contacts à l'intérieur d'une ampoule à vide scellée.
Cette extinction efficace de l'arc est la raison pour laquelle les disjoncteurs à vide sont connus pourpouvoir de coupure élevéetlongue endurance électrique.
| Composant | Fonction |
|---|---|
| Interrupteur à vide | Éteint l'arc et interrompt le flux de courant |
| Contacts fixes et mobiles | Conduire et interrompre le courant électrique |
| Mécanisme de fonctionnement | Fournit de l’énergie mécanique pour ouvrir et fermer les contacts |
| Boîtier isolant | Assure l’isolation électrique et la sécurité |
| Circuit de contrôle | Gère la logique de déclenchement, de fermeture et de protection |
Par rapport aux technologies traditionnelles, les disjoncteurs à vide offrent une solution équilibrée en termes de performances, la durabilité et le coût du cycle de vie.
| Fonctionnalité | VCB | SF₆CB | Huile CB |
|---|---|---|---|
| Arc moyen | Vide | Gaz SF₆ | Huile |
| Entretien | Très faible | Moyen | Haut |
| Impact environnemental | Écologique | Élevé (gaz à effet de serre) | Risque de pollution |
| Tension typique | Jusqu'à 36 kV | Jusqu'à 800 kV | Jusqu'à 33kV |
Les disjoncteurs à vide sont largement utilisés dans :
Les fabricants aimentXiFafournir des solutions de disjoncteurs à vide conçues pour répondre normes internationales et diverses exigences d'application.
Lors de la sélection d'un VCB, tenez compte des facteurs suivants :
L'un des plus grands avantages des disjoncteurs à vide est leurfaible demande de maintenance. Puisqu’il n’y a pas de pétrole ou de gaz à remplacer, les inspections de routine se concentrent principalement sur les pièces mécaniques et les circuits de commande.
Dans des conditions normales de fonctionnement, un VCB peut atteindre une durée de vie de20 à 30 ans.
Le vide offre une excellente rigidité diélectrique et une extinction rapide de l'arc, garantissant une interruption sûre et fiable.
Oui. Les VCB n'utilisent ni pétrole ni gaz SF₆, ce qui en fait l'une des technologies de disjoncteurs les plus respectueuses de l'environnement.
Les disjoncteurs à vide sont principalement utilisés dans les systèmes moyenne tension jusqu'à 36 kV.
En règle générale, les VCB nécessitent un entretien minimal, avec des inspections périodiques toutes les quelques années.
Si vous recherchez des solutions de disjoncteurs à vide fiables, efficaces et respectueuses de l'environnement,XiFapropose une large gamme de produits adaptés aux systèmes électriques modernes. N'hésitez pas àContactez-nouspour obtenir une assistance experte, des conseils techniques et des solutions personnalisées pour votre projet.
