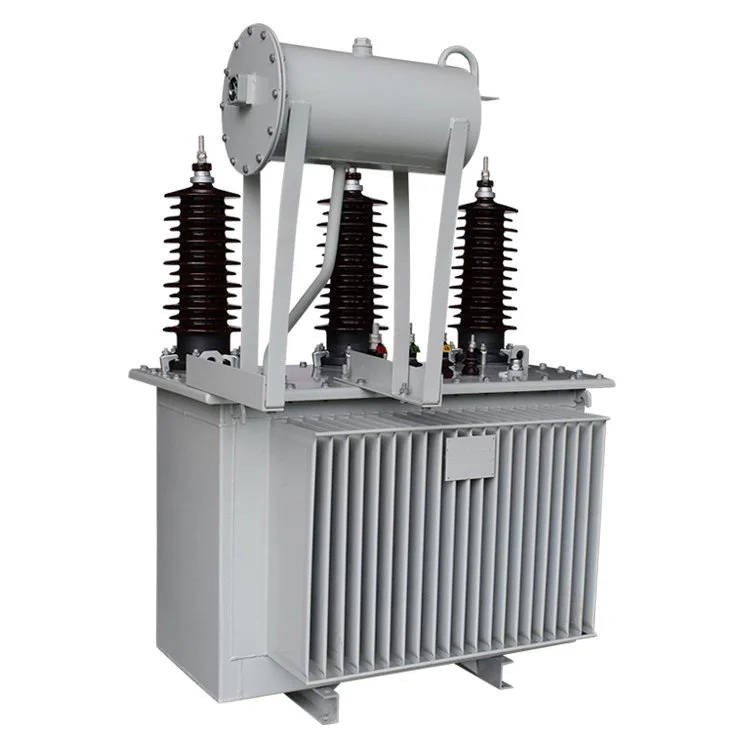

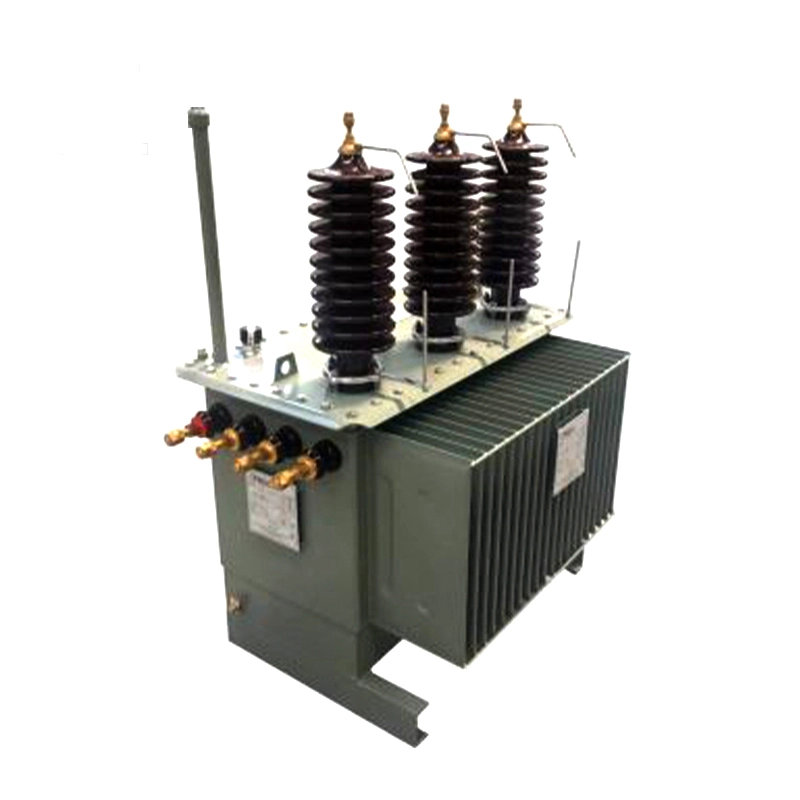

Transformateur immergé dans l'huile à deux enroulements 33kv 50kva

Inspection et tests avant la mise en service des transformateurs immergés dans l'huile de 33 kv et 50 kva

1. Inspection visuelle de l'apparence et de la structure

Une inspection visuelle complète doit être effectuée pour garantir que le transformateur immergé dans l'huile à deux enroulements de 33 kv 50 kva est exempt de tout dommage visible, déformation ou fuite d'huile. Tous les composants externes, y compris le réservoir, les radiateurs, les bagues et le dispositif de décompression, doivent être vérifiés pour confirmer qu'ils sont en bon état et correctement installés. L’étanchéité de toutes les connexions mécaniques doit être vérifiée. De plus, le système de mise à la terre doit être inspecté pour garantir qu'il est correctement installé et qu'il fournit une mise à la terre fiable, essentielle à la sécurité opérationnelle.

2. Test de résistance d'isolation

Le test de résistance d'isolement est une méthode clé pour évaluer l'état du système d'isolation du transformateur immergé dans l'huile à deux enroulements de 33 kv 50 kva. Un mégohmmètre doit être utilisé pour mesurer la résistance d'isolement entre phase et phase ainsi qu'entre chaque phase et la terre. Les valeurs obtenues doivent être comparées aux données de référence spécifiées par le fabricant pour confirmer que les performances d’isolation répondent aux normes requises.

3. Test du facteur de dissipation diélectrique

Le test de perte diélectrique, également appelé test tan δ, est utilisé pour évaluer la pénétration d'humidité, le vieillissement de l'isolation ou une éventuelle décharge partielle dans le transformateur immergé dans l'huile à deux enroulements de 33 kv et 50 kva. En mesurant le facteur de dissipation diélectrique, l'état des matériaux isolants peut être évalué de manière plus complète. Ce test est généralement effectué conjointement avec le test de résistance d'isolation pour obtenir une évaluation plus complète de l'état de l'isolation.

4. Rapport de rotation et vérification du groupe vectoriel

Le rapport de transformation du transformateur doit être vérifié pour garantir la conformité aux spécifications de conception, ce qui inclut la confirmation du rapport correct entre la tension primaire et les enroulements de tension secondaire des transformateurs immergés dans l'huile à deux enroulements de 33 kv et 50 kva. Dans le même temps, le groupe vectoriel doit être vérifié pour garantir un déphasage correct et une connexion correcte des enroulements triphasés, conformément aux exigences du système électrique.

5. Test sans charge

Le test à vide est effectué avec le transformateur immergé dans l'huile à deux enroulements de 33 kv et 50 kva alimenté du côté primaire tandis que le côté secondaire reste en circuit ouvert. L'objectif est de mesurer le courant à vide et les pertes de charge. Ce test fournit des informations importantes concernant la qualité du noyau, la distribution du flux magnétique et la symétrie des enroulements. Cela permet également d’identifier d’éventuelles anomalies dans le circuit magnétique.

6. Test de court-circuit

Pendant le test de court-circuit, une tension réduite est appliquée à l'enroulement de tension primaire tandis que l'enroulement de tension secondaire est court-circuité, ce qui permet de mesurer l'impédance de court-circuit et les pertes de charge. Le test fournit des données précieuses sur les performances du transformateur immergé dans l'huile à deux enroulements de 33 kv et 50 kva dans des conditions de charge, notamment le comportement thermique, la capacité de tenue aux courts-circuits et la résistance mécanique des enroulements.

7. Analyse de la qualité de l'huile et inspection du niveau d'huile

Pour les transformateurs immergés dans l'huile à deux enroulements de 33 kv et 50 kva, l'état de l'huile isolante affecte directement les performances opérationnelles et la durée de vie. Avant la mise en service, des échantillons d'huile doivent être prélevés pour analyse en laboratoire afin de vérifier des paramètres tels que la teneur en humidité, l'acidité et les niveaux d'impuretés. Tous les résultats doivent être conformes aux normes applicables. De plus, le niveau d'huile à l'intérieur du réservoir doit être vérifié pour s'assurer qu'il se situe dans la plage requise, garantissant ainsi un refroidissement et une isolation efficaces pendant le fonctionnement.

En résumé, une série d'inspections et de tests stricts doivent être effectués avant qu'un transformateur immergé dans l'huile à deux enroulements de 33 kv et 50 kva soit mis en service. Ces procédures garantissent des performances stables, une sécurité opérationnelle et une fiabilité à long terme. Des tests de pré-mise en service appropriés réduisent non seulement le risque de pannes potentielles, mais fournissent également une base solide pour un fonctionnement sûr et efficace à long terme du transformateur immergé dans l'huile à deux enroulements de 33 kv et 50 kva.
