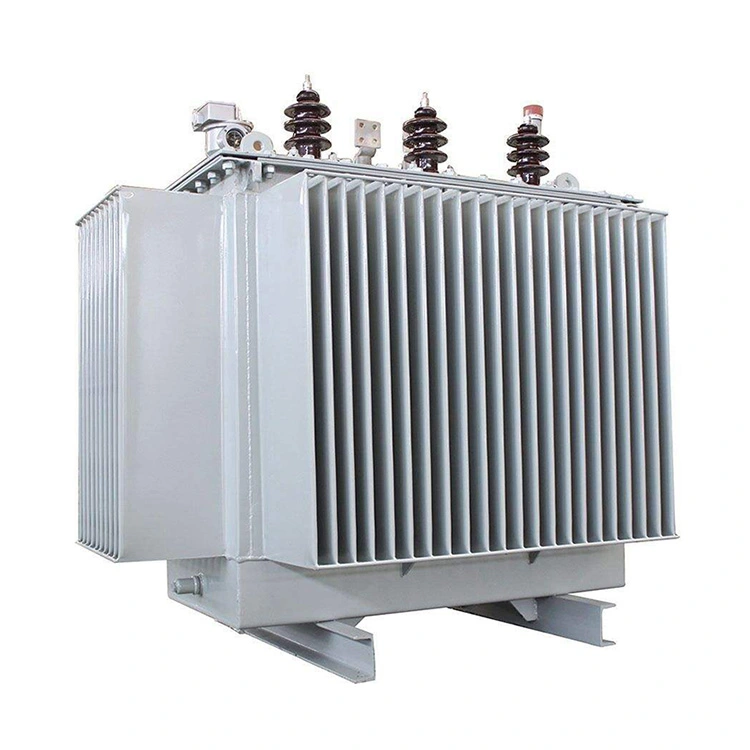

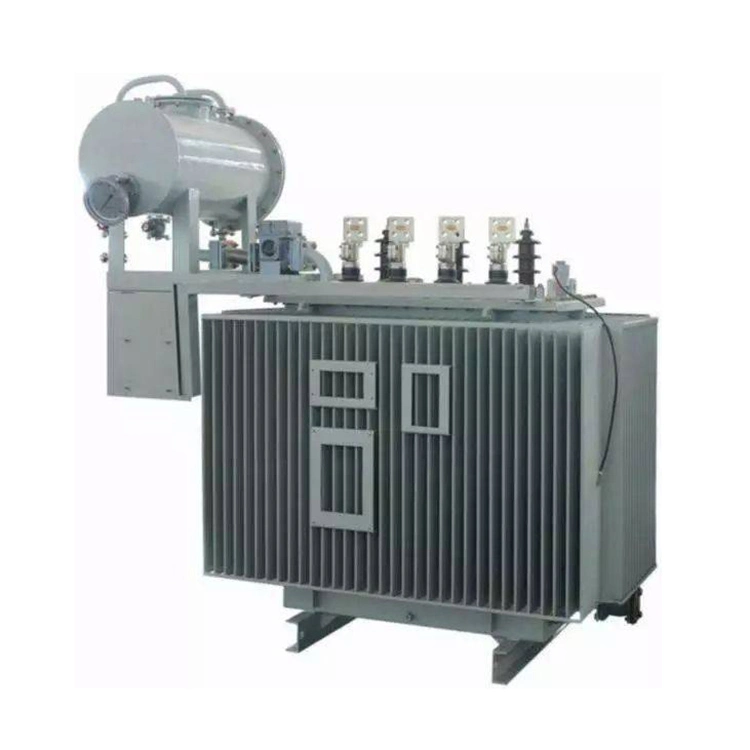

Transformateur immergé dans l'huile à noyau de fer 35kv 1250 kva

Force du produit :

1) Caractéristiques des transformateurs immergés dans l'huile à noyau de fer 35kv 1250 kva

Par rapport aux transformateurs de type sec en résine époxy, les transformateurs immergés dans l'huile à noyau de fer de 35 kv et 1 250 kva offrent une dissipation thermique plus efficace. L'huile du transformateur circule naturellement à l'intérieur du réservoir, ce qui permet à la chaleur d'être transférée uniformément dans toute la structure de l'enroulement et du noyau. En revanche, les transformateurs de type sec de 1 250 kVA reposent principalement sur le refroidissement par air et sur des matériaux d'isolation solides, qui ont généralement une conductivité thermique plus faible et une capacité de transfert de chaleur moins efficace.

Pour les transformateurs de type sec 35 kv 1 250 kva, la surveillance de la température dépend de capteurs intégrés à des emplacements fixes dans le corps du transformateur. Étant donné que les points de mesure sont limités, la température surveillée reflète uniquement la condition à des positions spécifiques plutôt que la température de fonctionnement moyenne globale. Dans les cas où une surchauffe localisée se produit, la valeur affichée peut ne pas représenter avec précision l'état thermique réel du transformateur de type sec 35kv 1250kva. Les transformateurs immergés dans l'huile à noyau de fer de 35 kv et 1 250 kva bénéficient cependant de la circulation de l'huile isolante, qui répartit la chaleur plus uniformément. En conséquence, la température surveillée est généralement plus proche de la température interne moyenne du transformateur immergé dans l'huile à noyau de fer de 35 kv et 1 250 kva.

Un autre avantage important des transformateurs immergés dans l'huile à noyau de fer de 35 kv et 1 250 kva réside dans la capacité de récupération du système d'isolation où l'huile du transformateur peut être filtrée, purifiée et régénérée après détérioration, ce qui contribue à prolonger la durée de vie et à maintenir les performances d'isolation. En comparaison, les transformateurs de type sec 35kv 1250kva, qui adoptent une isolation moulée en résine époxy, ont une structure encapsulée solide. Une fois que le matériau isolant subit un vieillissement, une fissuration ou des dommages thermiques, la détérioration est irréversible. Les défauts survenant dans le système d'isolation entraînent souvent des dommages permanents à l'ensemble du transformateur.

Du point de vue de la fabrication, les transformateurs de type sec 35 kv 1 250 kva impliquent des processus de production relativement complexes et ont généralement des coûts globaux plus élevés que les transformateurs immergés dans l'huile à noyau de fer 35 kv 1 250 kva. De plus, lorsque les transformateurs immergés dans l'huile à noyau de fer de 35 kv et 1 250 kva atteignent la fin de leur durée de vie, bon nombre de leurs matériaux, tels que le cuivre, l'acier et l'huile de transformateur, peuvent être recyclés et réutilisés. Les transformateurs de type sec 35 kv 1 250 kva, en particulier les transformateurs moulés en résine époxy, ont un potentiel de recyclage plus limité car l'isolation en résine est difficile à séparer et à traiter.

2) Caractéristiques des transformateurs de type sec 35kv 1250kva

Les transformateurs de type sec 35kv 1250kva sont largement utilisés car ils fonctionnent sans huile isolante, ce qui réduit considérablement les risques d'incendie et les exigences de protection incendie des bâtiments. Dans certains environnements spéciaux, tels que les immeubles de grande hauteur, les installations souterraines, les complexes commerciaux, les hôpitaux et autres endroits soumis à des réglementations strictes en matière de sécurité incendie, les transformateurs de type sec 35 kv 1 250 kva sont souvent le choix préféré ou obligatoire.

Les transformateurs de type sec moulés en résine époxy de 35 kv et 1 250 kva ont surmonté de nombreuses limitations associées aux matériaux d'isolation antérieurs, notamment une faible résistance thermique et une susceptibilité au vieillissement ou à la fissuration. Grâce au développement continu de la technologie d'isolation, certains transformateurs de type sec moulés en résine époxy de 35 kv et 1 250 kva peuvent désormais atteindre des niveaux de résistance thermique de classe H, ce qui offre d'excellentes performances thermiques dans des conditions de fonctionnement exigeantes.

Par rapport aux transformateurs immergés dans l'huile à noyau de fer conventionnels de 35 kv et 1 250 kva, les transformateurs de type sec offrent également plusieurs avantages opérationnels, notamment la résistance aux fuites d'huile, des performances au feu améliorées, des besoins de maintenance réduits, une meilleure résistance à la poussière et une bonne tolérance à l'humidité. De plus, les transformateurs de type sec 35 kV 1 250 kva présentent généralement des niveaux de décharge partielle relativement faibles pendant le fonctionnement.

Structurellement, les transformateurs de type sec moulés en résine époxy de 35 kv et 1 250 kva se composent principalement d'un noyau en acier au silicium laminé et d'enroulements moulés en résine époxy. Des cylindres isolants sont installés entre les enroulements haute tension et basse tension pour renforcer l'isolation électrique. L'ensemble d'enroulement est soutenu et fixé mécaniquement par des entretoises et des composants de fixation conçus avec des caractéristiques anti-desserrage, ce qui garantit un fonctionnement fiable à long terme dans des conditions de vibrations et de cycles thermiques.

Spécification technique :

Atelier

Équipement

Test
