Quel disjoncteur pneumatique ACB devriez-vous choisir pour une distribution d’énergie basse tension plus sûre ?

Aperçu de l'article

• Comprendre la fonction d'un disjoncteur pneumatique ACB dans les systèmes de distribution basse tension.
• Identifier les erreurs d'achat les plus courantes commises par les acheteurs de projets et les tableautiers.
• Examen des paramètres clés tels que le courant nominal, le pouvoir de coupure, le numéro de pôle, le déclencheur, le type d'installation et le mode de fonctionnement.
• Comparaison des ACB avec les MCCB et les VCB du point de vue de l'application pratique.
• Expliquer pourquoi les capacités des fournisseurs, le support technique, les tests et la personnalisation sont importants pour les opérations à long terme.
• Fournir une section FAQ pratique pour les acheteurs qui ont besoin de réponses claires avant d'envoyer une demande.

Pourquoi le bon ACB de disjoncteur à air est-il si important ?

Dans un système de distribution d'énergie basse tension, le disjoncteur principal est souvent traité comme un élément d'une liste d'achat. C’est une façon risquée de voir les choses. Un disjoncteur pneumatique ACB est généralement installé à un point critique du système, tel que le panneau d'arrivée, l'armoire de distribution principale, le panneau de sortie du générateur, le côté secondaire du transformateur ou un grand circuit d'alimentation. Une fois qu'il ne se déclenche pas correctement, le résultat n'est peut-être pas un petit défaut électrique. Cela peut prendre la forme d’un arrêt de production, de dommages à l’équipement, d’un risque d’incendie ou d’une maintenance d’urgence coûteuse.

De nombreux acheteurs recherchent un ACB uniquement en fonction de leur intensité nominale, par exemple 630 A, 1 000 A, 1 600 A, 2 000 A ou 3 200 A. La note actuelle compte bien sûr, mais elle ne représente pas toute l’histoire. Le disjoncteur doit également correspondre au niveau de court-circuit du site d'installation, aux exigences de protection de la charge, à la structure de l'appareillage de commutation, à l'environnement d'exploitation et au plan de maintenance de l'installation.

Un bon disjoncteur pneumatique ACB donne au système électrique un moyen contrôlé de déconnecter les courants anormaux. Il protège les câbles, les jeux de barres, les transformateurs, les générateurs, les moteurs et les équipements en aval. Plus important encore, cela donne confiance aux équipes de maintenance. Lorsqu'un système est construit autour d'un disjoncteur doté d'une action mécanique stable, d'un déclenchement précis et de paramètres de protection clairs, l'ensemble de la salle de distribution devient plus facile à gérer.

Que fait réellement un disjoncteur pneumatique ACB ?

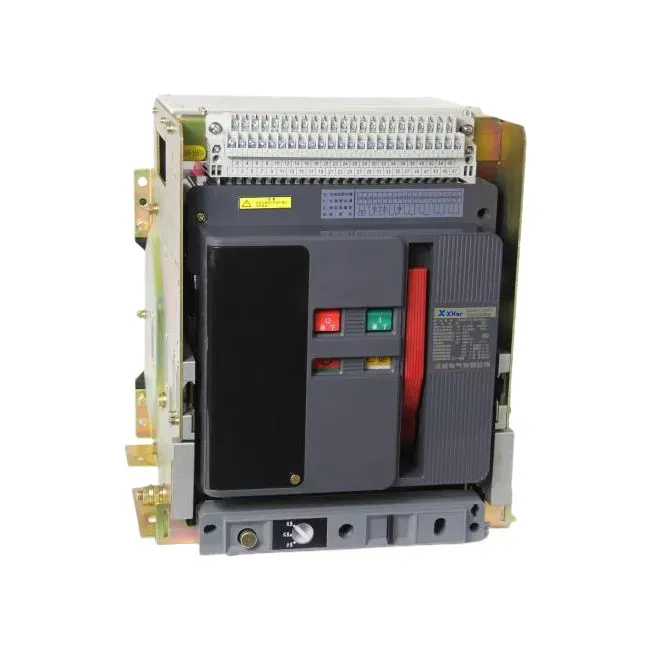

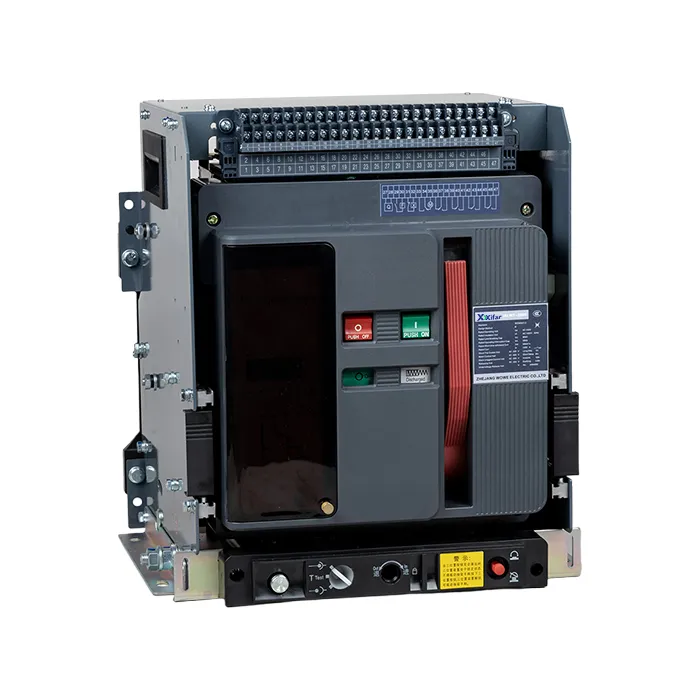

Un disjoncteur pneumatique ACB est un dispositif de commutation et de protection basse tension qui utilise l'air comme moyen d'extinction d'arc. Lorsque les contacts se séparent lors d'une interruption par défaut, un arc électrique se forme. Le disjoncteur guide et refroidit l'arc à travers les chambres de coupure jusqu'à ce que le courant soit interrompu en toute sécurité. Cette conception rend les ACB adaptés aux applications basse tension à courant élevé où la fiabilité, la maintenabilité et la protection réglable sont importantes.

En pratique, un disjoncteur pneumatique ACB peut remplir plusieurs fonctions importantes. Il peut allumer et éteindre le circuit manuellement ou électriquement. Il peut se déclencher automatiquement en cas de surcharge, de court-circuit, de sous-tension ou de défaut à la terre, selon la configuration du déclencheur. Dans de nombreux systèmes électriques modernes, les déclencheurs intelligents prennent également en charge la mesure, la communication, les enregistrements de défauts et les courbes de protection réglables.

Comparé aux disjoncteurs plus petits, un ACB est souvent choisi pour le niveau de distribution d'énergie principale car il peut gérer des courants de trame plus élevés et des exigences d'interruption de panne plus fortes. Il est également plus facile à inspecter et à entretenir dans les grandes armoires électriques, en particulier lorsqu'on utilise une conception débrochable. Pour les installations qui ne peuvent pas se permettre de longues périodes d’arrêt, cette maintenabilité n’est pas un mince avantage.

• Fonction de commutation :Ouvre et ferme le circuit principal dans des conditions normales de fonctionnement.
• Protection contre les surcharges :Se déclenche lorsque le courant de charge reste trop longtemps au-dessus de la plage de sécurité.
• Protection contre les courts-circuits :Interrompt rapidement le courant de défaut dangereux pour protéger le système.
• Protection contre les défauts à la terre :Aide à réduire les risques causés par une défaillance d’isolation ou un courant de fuite.
• Protection contre les sous-tensions :Se déclenche ou empêche la fermeture lorsque les conditions de tension sont dangereuses.
• Surveillance du système :Les unités intelligentes peuvent fournir des options d'affichage actuel, de mémoire de défauts et de communication.

Quels problèmes d’acheteur doivent être résolus avant de commander ?

Les acheteurs ont rarement du mal car ils ne trouvent pas de disjoncteur pneumatique ACB. Ils ont du mal parce que trop de modèles se ressemblent sur le papier. Un prix bas peut sembler attrayant au premier abord, mais un mauvais choix peut entraîner une inadéquation, un retard d'installation, une surchauffe, des déclenchements intempestifs, une mauvaise sélectivité ou un service après-vente difficile.

Pour les tableautiers, la compatibilité dimensionnelle est souvent une préoccupation majeure. Un disjoncteur qui ne s'adapte pas à la conception de l'armoire peut affecter la disposition des jeux de barres, l'ouverture de la porte, la position de la poignée de commande et l'espace de maintenance. Pour les utilisateurs en usine, la plus grande préoccupation est généralement un fonctionnement stable. Ils ont besoin d'un disjoncteur qui se déclenche quand il le faut, reste fermé lorsque le système est sain et peut être entretenu sans temps d'arrêt inutile.

Pour les entrepreneurs, la rapidité de livraison et la documentation sont également importantes. Un projet peut nécessiter des photos de produits, des dessins, des schémas de câblage, des rapports de test, des certificats, des détails sur la plaque signalétique et des informations sur l'emballage avant expédition. Si le fournisseur ne peut pas répondre clairement, le calendrier du projet peut en souffrir.

Quelles spécifications devez-vous vérifier avant l’achat ?

Une sélection professionnelle de disjoncteurs pneumatiques ACB commence par le système électrique, et non par la page du catalogue. Avant de confirmer le modèle, les acheteurs doivent collecter des informations de base sur le projet, notamment la tension nominale, le courant nominal, la fréquence, le nombre de pôles, le niveau de court-circuit, le type d'armoire, la méthode de fonctionnement, les exigences de protection et les besoins de communication.

Le courant nominal est généralement le premier paramètre mentionné par les acheteurs. Cependant, le pouvoir nominal de coupure en court-circuit en service est tout aussi important. Un disjoncteur doté d'un pouvoir de coupure ultime élevé mais d'un pouvoir de coupure de service inférieur n'est peut-être pas le meilleur choix pour les systèmes industriels exigeants. Pour les charges critiques, les acheteurs doivent prêter attention aux valeurs Icu et Ics.

Le déclencheur mérite une attention particulière. Une unité de protection de base peut suffire pour un simple panneau de distribution, tandis qu'une usine moderne, un centre de données, un bâtiment commercial ou un projet d'énergie renouvelable peuvent nécessiter des fonctions de protection et de surveillance plus avancées. Les paramètres réglables peuvent contribuer à améliorer la sélectivité entre les appareils en amont et en aval.

• Tension de fonctionnement nominale :Confirmez si le disjoncteur correspond au système de distribution basse tension, tel que AC 400 V ou aux exigences d'un projet similaire.
• Courant nominal :Choisissez le niveau actuel en fonction de la charge réelle, de la capacité du câble, de la sortie du transformateur et de l'expansion future.
• Pouvoir de coupure :Vérifiez si le disjoncteur peut interrompre en toute sécurité le courant de court-circuit présumé maximum.
• Numéro de pôle :Sélectionnez 3P ou 4P selon la méthode de mise à la terre du système et les exigences de la ligne neutre.
• Type d'installation :Le type fixe est compact et économique ; le type débrochable est pratique pour l’entretien et le remplacement.
• Mode de fonctionnement :Le fonctionnement manuel peut convenir à des panneaux simples, tandis que le fonctionnement motorisé est utile pour le contrôle à distance et l'automatisation.
• Déclencheur :Confirmez si le système a besoin de fonctions de protection de base, électroniques ou intelligentes.
• Accessoires:Pensez au déclencheur shunt, au déclencheur à minimum de tension, aux contacts auxiliaires, à la bobine de fermeture, au mécanisme moteur et au module de communication.

Comment un disjoncteur à air ACB se compare-t-il aux autres disjoncteurs ?

Les acheteurs comparent souvent les ACB aux MCCB et aux VCB. La différence ne réside pas dans la question de savoir lequel est universellement meilleur. Cela dépend du niveau de tension, de la plage de courant, de la position d'installation, de la demande de protection, des attentes en matière de maintenance et du budget.

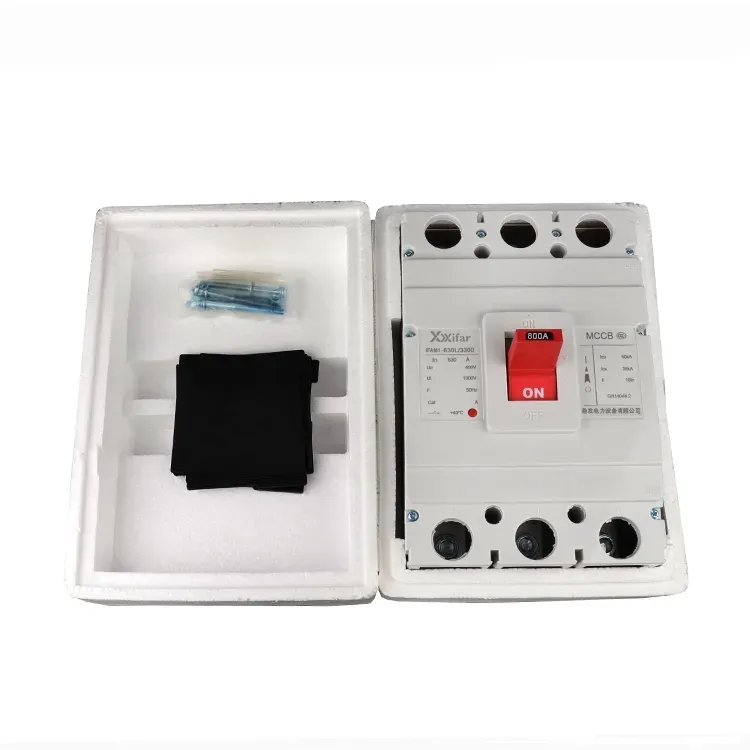

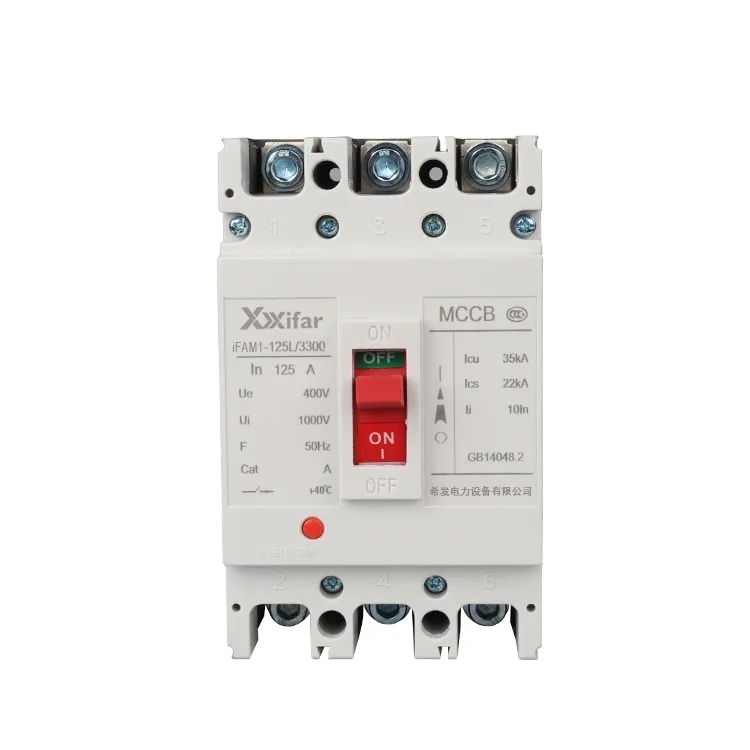

Un disjoncteur à boîtier moulé est largement utilisé pour les circuits d'alimentation à faible courant, les panneaux de machines et les applications de distribution compactes. Il est économique, compact et simple à installer. Cependant, lorsque le courant du système devient plus élevé et que les exigences de protection deviennent plus avancées, un disjoncteur pneumatique ACB devient plus approprié.

Un disjoncteur à vide est généralement utilisé dans les systèmes moyenne tension. Son extinction de l'arc s'effectue à l'intérieur d'une ampoule à vide, différente de la structure de la chambre de coupure à air d'un ACB. En termes simples, les ACB sont généralement sélectionnés pour la distribution principale basse tension, tandis que les VCB sont sélectionnés pour la distribution moyenne tension.

Où un disjoncteur pneumatique ACB est-il couramment utilisé ?

Un disjoncteur pneumatique ACB est souvent utilisé partout où la distribution d'énergie basse tension nécessite une protection solide et une commutation fiable. Il apparaît dans les installations industrielles, les bâtiments commerciaux, les centres de données, les salles de distribution électrique, les hôpitaux, les aéroports, les installations de transport ferroviaire, les usines de traitement des eaux, les projets miniers et les systèmes d'énergie renouvelable.

Dans les usines de fabrication, l'ACB peut protéger la ligne principale d'arrivée de l'atelier. Dans un bâtiment commercial, il peut servir de disjoncteur principal dans le tableau basse tension. Dans un centre de données, cela peut aider à protéger les chemins d’alimentation critiques où les temps d’arrêt sont extrêmement coûteux. Dans les stations d'énergie renouvelable, les ACB peuvent être utilisés dans des armoires de distribution basse tension connectées à des transformateurs, des onduleurs ou des systèmes auxiliaires.

Le point commun de toutes ces applications est simple : le système a besoin d’un dispositif fiable à une position clé de protection. Lorsque la charge électrique est importante, que le courant de défaut est important et que l'environnement d'exploitation ne peut pas tolérer des pannes répétées, un disjoncteur pneumatique ACB correctement sélectionné devient un investissement nécessaire plutôt qu'un composant facultatif.

• Appareillage basse tension et tableaux de distribution principaux.
• Systèmes de protection secondaire des transformateurs.
• Panneaux de commande et de distribution du générateur.
• Commande de moteurs industriels et grands circuits d'alimentation.
• Salles de distribution électrique des bâtiments commerciaux.
• Centres de données et installations de communication.
• Projets d’énergies renouvelables et de sous-stations compactes.
• Projets d'infrastructure nécessitant une protection électrique stable.

Comment devriez-vous évaluer un fournisseur ACB fiable ?

Un fournisseur fiable devrait faire plus que vendre un disjoncteur. Le fournisseur doit comprendre les conditions de travail derrière la commande. Pour les acheteurs qui ne sont pas des électriciens, cela est encore plus important. Une communication technique claire peut éviter une mauvaise sélection de modèle avant le début de la production.

Wenzhou Xifa Équipement Électrique Co., Ltd. fournit des produits électriques pour les applications de distribution d'énergie, notamment des solutions ACB de disjoncteurs pneumatiques pour les systèmes basse tension. Pour les acheteurs, la valeur ne réside pas seulement dans le produit lui-même, mais également dans la recommandation de modèles, la capacité de production, les options de personnalisation, les tests en usine et le support de communication avant et après la livraison.

Lors de l’évaluation d’un fournisseur, les acheteurs doivent poser des questions pratiques. Le fournisseur peut-il fournir des dessins techniques ? Peuvent-ils recommander le courant nominal et le pouvoir de coupure corrects en fonction des informations du projet ? Peuvent-ils prendre en charge des structures de type fixe et débrochable ? Peuvent-ils fournir des accessoires tels que des opérateurs de moteur, des déclencheurs shunt, des déclencheurs à minimum de tension, des contacts auxiliaires et des déclencheurs intelligents ? Peuvent-ils répondre rapidement lorsque l’installateur a des questions ?

Quelles habitudes de maintenance contribuent à prolonger la durée de vie ?

Même un disjoncteur pneumatique ACB de haute qualité nécessite une installation appropriée et une inspection périodique. Les équipements de protection électrique fonctionnent sous des contraintes mécaniques, thermiques et électriques. La poussière, l'humidité, les connexions desserrées, la graisse vieillissante, l'usure des contacts et les mauvaises conditions de fonctionnement peuvent réduire la fiabilité à long terme.

Un plan de maintenance n’a pas besoin d’être compliqué, mais il doit être cohérent. Les opérateurs doivent garder l'appareillage de commutation propre et sec, vérifier tout échauffement anormal, inspecter l'étanchéité des connexions, vérifier le mécanisme de fonctionnement et examiner les enregistrements de déclenchement lorsqu'ils sont disponibles. Pour les ACB de type débrochable, le mécanisme d'embrochage doit être utilisé correctement pour éviter tout dommage mécanique.

Dans de nombreux cas, la défaillance d’un disjoncteur n’est pas soudaine. Il existe des signes d'avertissement, tels qu'un bruit inhabituel, une odeur de brûlé, une décoloration visible, une action de fermeture instable, des déclenchements intempestifs fréquents ou une augmentation anormale de la température aux bornes. Ignorer ces signes peut transformer un problème de maintenance gérable en un grave accident électrique.

• Gardez le disjoncteur et l'armoire exempts de poussière, d'humidité et de gaz corrosifs.
• Vérifiez régulièrement les connexions des bornes et les points de contact des jeux de barres.
• Inspectez les chambres de coupure, les contacts et les pièces isolantes conformément aux exigences de maintenance.
• Actionnez le mécanisme périodiquement si le disjoncteur reste dans la même position pendant une longue période.
• Confirmez les paramètres du déclencheur après la mise en service ou la modification du système.
• Enregistrez les événements de panne et les actions de maintenance pour un dépannage futur.
• Remplacez les accessoires usés ou les pièces endommagées avant qu'ils n'affectent la sécurité du système.
