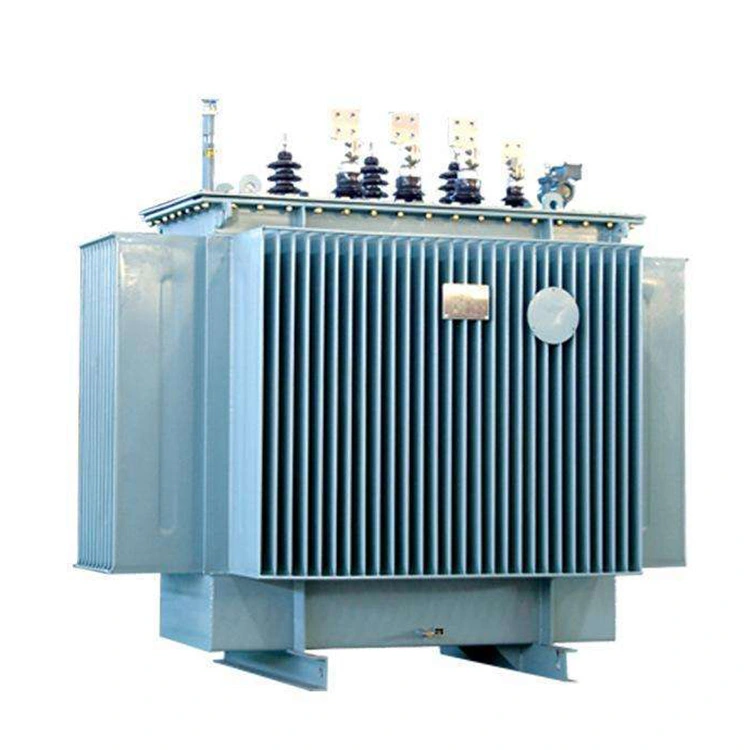

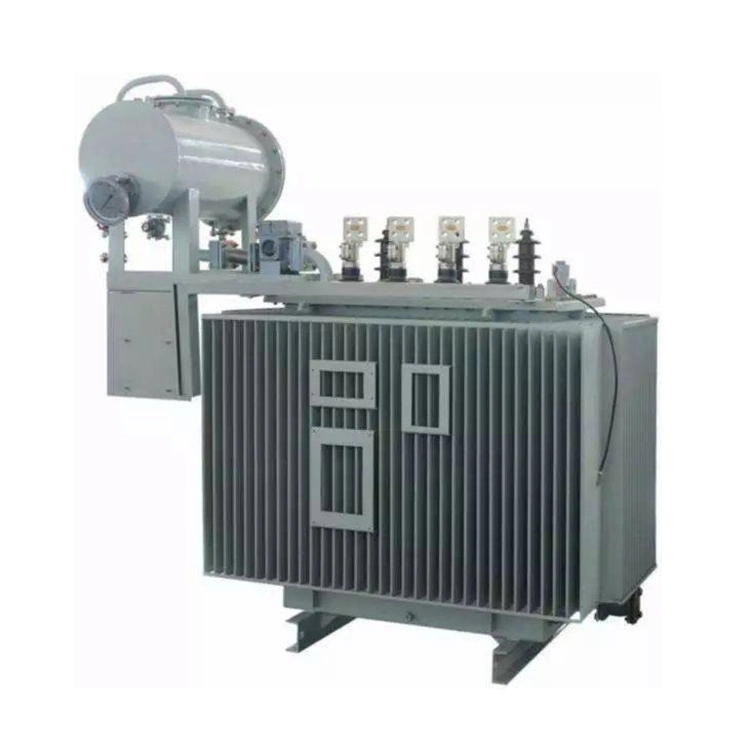

Un transformateur immergé dans l'huile de 11 kv à 0,4 kv 800 kva est un dispositif de transformation de puissance qui utilise de l'huile isolante pour contrôler la température de fonctionnement et maintenir des performances fiables. Les parties actives du transformateur immergé dans l'huile de 11 kv à 0,4 kv de 800 kva sont logées dans un réservoir en acier soudé rempli d'huile isolante. L'huile sert à la fois de fluide de refroidissement et de fluide d'isolation électrique, ce qui permet à la chaleur générée pendant le fonctionnement d'être évacuée de manière efficace et sûre. Selon les méthodes de refroidissement et les capacités nominales, les transformateurs immergés dans l'huile sont généralement classés en transformateurs immergés dans l'huile à refroidissement naturel et en transformateurs immergés dans l'huile refroidis par air forcé, également appelés respectivement ONAN et ONAF.
Le noyau magnétique fournit le chemin du flux magnétique et constitue la partie centrale du transformateur immergé dans l'huile de 11 kv à 0,4 kv de 800 kva. Il permet le transfert d'énergie électrique entre les enroulements par induction électromagnétique.
Les enroulements génèrent le champ magnétique nécessaire à la transformation de tension. Ils sont constitués de bobines conductrices enroulées autour du noyau, dont les enroulements sont isolés à l'aide de matériaux en papier spécialisés et de couches isolantes protectrices. À mesure que la tension de fonctionnement augmente, une isolation plus épaisse est appliquée pour garantir une rigidité diélectrique et une sécurité de fonctionnement adéquates.
La cuve du transformateur abrite le noyau et les enroulements pour assurer la protection mécanique de l'ensemble interne. Des traversées montées sur le réservoir permettent de connecter les enroulements au système électrique tout en conservant une bonne isolation. Les radiateurs fixés au réservoir augmentent la surface externe, ce qui améliore la dissipation thermique et améliore les performances de refroidissement.
L'huile isolante remplit l'intérieur du réservoir et remplit deux fonctions essentielles. Il fournit une isolation électrique entre les composants sous tension et agit comme un fluide de refroidissement. Pendant le fonctionnement, l'huile circule naturellement ou via des chemins d'écoulement assistés autour des enroulements et du noyau. Il évacue la chaleur des points chauds et la transfère vers le réservoir et les radiateurs où elle est rejetée dans l’environnement.
|
Nom du produit |
Transformateur immergé dans l'huile de 11kv à 0,4kv 800kva |
|
|
Capacité nominale |
800 kVA |
|
|
Tension système élevée |
12 kV |
|
|
Tension primaire nominale |
11kV±2×2,5% |
|
|
Tension secondaire nominale |
400 /230 V |
|
|
Changeur de robinet |
Taper |
DETC ou OLTC |
|
Gamme |
±2×2,5%, 5 positions |
|
|
Efficacité |
≥ 99 % |
|
|
Impédance |
4,5 % avec une tolérance de ± 10 % |
|
|
Température maximale |
≤50 ℃ |
|
|
Humidité relative |
95 % |
|
Les transformateurs immergés dans l'huile de 11 kv à 0,4 kv et 800 kva offrent une isolation électrique exceptionnelle en raison de la rigidité diélectrique élevée de l'huile isolante. L'huile assure également une dissipation efficace de la chaleur. Cela rend les transformateurs immergés dans l'huile bien adaptés aux applications haute tension et haute puissance. Les transformateurs immergés dans l'huile de 11 kv à 0,4 kv 800 kva sont largement utilisés dans les réseaux de transport d'énergie, les installations industrielles et les sous-stations où un fonctionnement fiable dans des conditions électriques exigeantes est requis.
La capacité de refroidissement de l'huile isolante aide à maintenir des températures de fonctionnement stables même dans des conditions de charge lourdes. Comparé aux transformateurs de type sec, il permet aux transformateurs immergés dans l'huile de gérer plus efficacement les surcharges soutenues et contribue à une durée de vie opérationnelle plus longue. Avec un entretien approprié, de nombreux transformateurs immergés dans l’huile restent en service pendant deux à trois décennies.
Pour une même puissance nominale, les transformateurs immergés dans l'huile sont généralement plus économiques à fabriquer que les transformateurs en résine coulée. Leur coût d'investissement initial inférieur en fait un choix attrayant pour les services publics, les projets industriels et les développements d'infrastructures recherchant un équilibre entre performances et budget.
Les transformateurs immergés dans l'huile de 11 kv à 0,4 kv et 800 kva sont conçus pour fonctionner de manière fiable dans des conditions de fonctionnement difficiles, notamment dans les zones à températures ambiantes élevées et dans un environnement poussiéreux. Leur construction robuste et leur forte résistance aux perturbations externes contribuent à garantir une distribution d'énergie stable et fiable dans des environnements exigeants.
