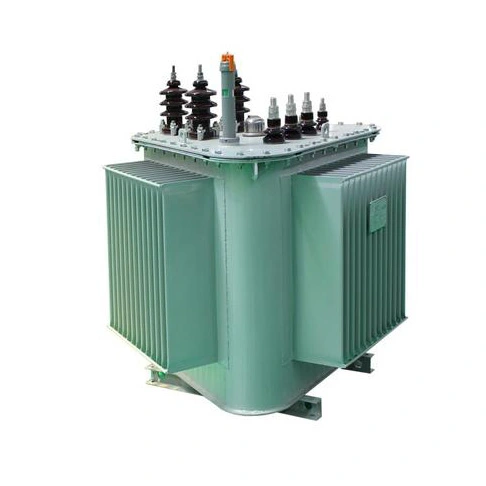

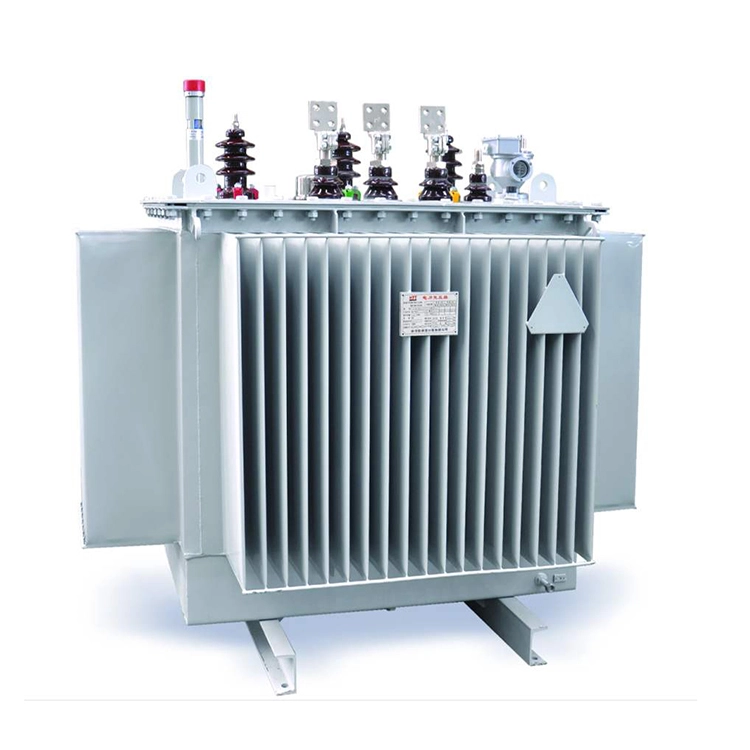

Transformateur de puissance 200kva de 15kv à 0,4kv

Le transformateur de puissance 200 kva par 15 kv à 0,4 kv est un type de transformateur de puissance d'une capacité nominale de 200 kva, d'une tension d'entrée de 15 kv et d'une tension de sortie de 0,4 kv.

Notre société utilise de l'acier au silicium orienté à haute conductivité magnétique, qui est ensuite transformé en tôles d'acier au silicium laminées à froid de haute qualité, puis empilées. Utilisant une feuille pour enrouler les bobines et de nouveaux matériaux et processus d'isolation, le transformateur de puissance de 200 kva de 15 kv à 0,4 kv présente une résistance aux températures élevées, une résistance aux chocs et une conception de structure entièrement scellée.

La conception de la structure entièrement scellée garantit une qualité d'huile de transformateur stable, prolonge le cycle de maintenance et, en même temps, le réservoir d'huile global composé de dissipateurs thermiques de type tôle ondulée est produit à l'aide de processus de phosphatation et de pulvérisation antirouille multicouche, qui présente une excellente résistance aux intempéries.

Le groupe de connexion du transformateur de puissance 200kva de 15kv à 0,4kv est Dyn11, ce qui réduit l'impact des harmoniques sur le réseau électrique et améliore la qualité de l'alimentation électrique.

Paramètre technique :

Q : Quels éléments d'inspection un transformateur de puissance de 200 kva de 15 kv à 0,4 kv doit-il subir avant de quitter l'usine ?

R : Pour garantir le fonctionnement stable et efficace du transformateur, une série de tests sera effectuée sur le transformateur avant sa fabrication. Pour le test de résistance CC, mesurez la résistance CC des enroulements triphasés haute et basse tension, vérifiez le taux d'équilibre triphasé et dépannez les fils cassés et les mauvaises soudures. Pour le test du rapport de tension, mesurez le rapport réel de 15 kV/0,4 kV, confirmez la précision de la position de la prise et il n'y a aucune erreur dans le nombre de tours. Pour le test de résistance d'isolement, utilisez un appareil de mesure multifonction pour mesurer l'isolement entre haute et basse tension et entre haute et basse tension et la terre, et déterminer si l'isolation est qualifiée. Le test de tension de tenue à fréquence industrielle réussit le test de tension de tenue entre haute et basse tension à la terre, entre basse tension et terre et entre haute et basse tension, pour évaluer la résistance de l'isolation, etc.

Q : Pourquoi est-il nécessaire d'effectuer un test de fermeture par impulsion sur les transformateurs de puissance nouvellement installés ou révisés de 200 kva par 15 kv à 0,4 kv avant leur mise en service ?

R : Le retrait des transformateurs à vide du réseau électrique entraînera une surtension opérationnelle. Dans un système de mise à la terre à faible courant, l'amplitude de cette surtension peut atteindre 3 à 4 fois la tension de phase nominale ; dans un grand système de mise à la terre, l'amplitude de la surtension opérationnelle peut également atteindre 3 fois la tension de phase nominale. Par conséquent, afin de tester si l'isolation du transformateur peut résister à la tension nominale et à la surtension de fonctionnement pendant le fonctionnement, plusieurs tests de fermeture par impulsion doivent être effectués avant la mise en service des transformateurs de puissance de 200 kva par 15 kv à 0,4 kv.

De plus, lorsque le transformateur à vide est mis en service, un courant de surtension d'excitation sera généré, avec une valeur pouvant atteindre 6 à 8 fois le courant nominal. Étant donné que le courant de surtension d'excitation générera une force électrodynamique importante, la réalisation du test de fermeture par impulsion est également une mesure efficace pour considérer la résistance mécanique des transformateurs de puissance de 200 kva par 15 kv à 0,4 kv et si la protection du relais risque de mal fonctionner.
