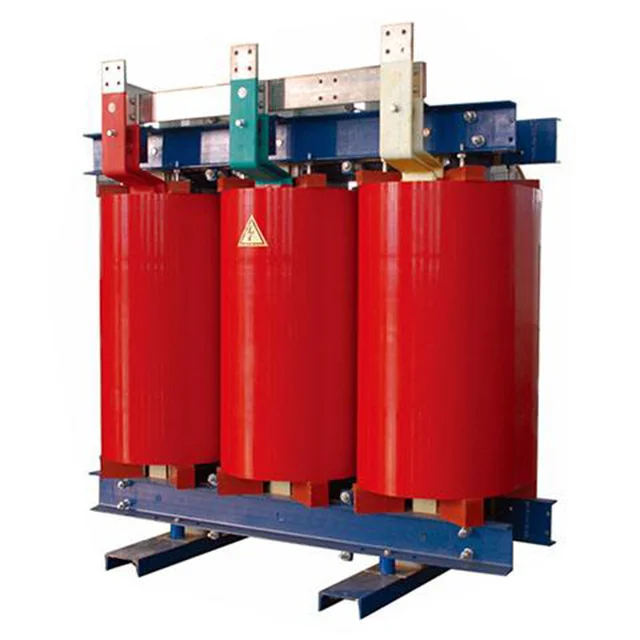

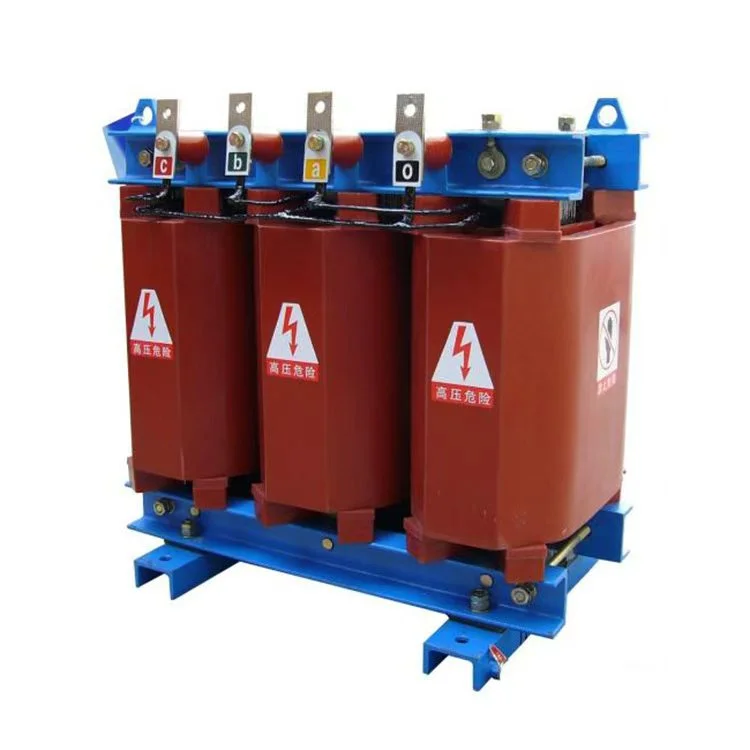

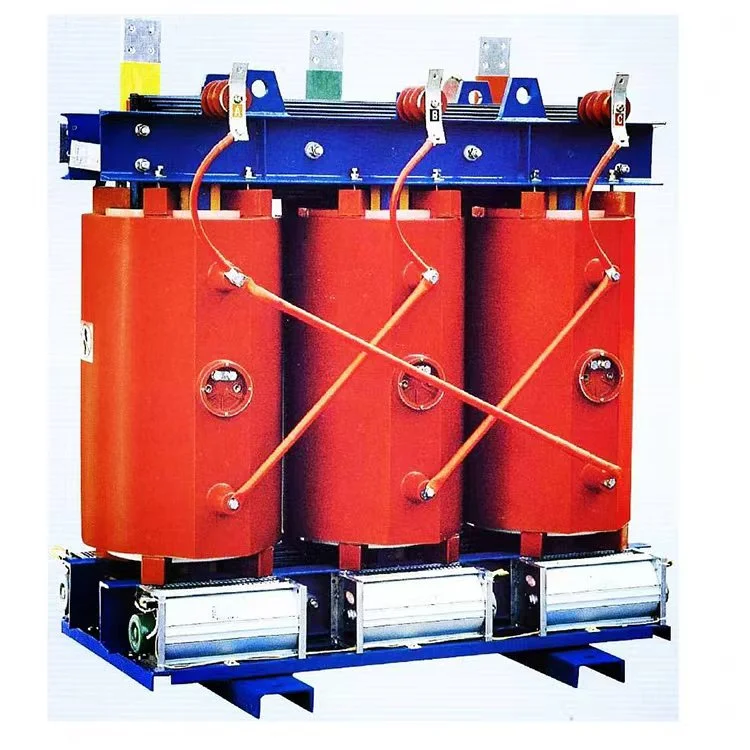

La méthode de câblage du transformateur abaisseur de type sec en cuivre 160 kVA 6,6 kV 440 V
Court-circuitez les bornes d'entrée et de sortie du transformateur, puis utilisez un mégohmmètre pour tester la résistance d'isolation entre les bornes court-circuitées et le fil de terre. Lors de l'utilisation d'un mégohmmètre 1 000 V, la valeur de la résistance doit être supérieure à 2 MΩ.
La section transversale des câbles d'alimentation d'entrée et de sortie doit répondre aux exigences nominales actuelles. Il est recommandé de configurer la densité de courant entre 2 et 2,5 A par mm².
Connectez les fils d'alimentation triphasés d'entrée et de sortie en fonction des couleurs du jeu de barres sur le bornier du transformateur : jaune à la phase A, vert à la phase B et rouge à la phase C. Le fil neutre doit être connecté à la borne neutre du transformateur abaisseur de type sec en cuivre 160 kVA 6,6 kV 440 V. Le fil de terre doit être connecté au boîtier du transformateur. Vérifiez le câblage d’entrée et de sortie pour vous assurer qu’il est correct.
Mettez d'abord sous tension le transformateur abaisseur de type sec en cuivre 160 kVA 6,6 kV 440 V dans des conditions à vide, observez et mesurez si les tensions d'entrée et de sortie répondent aux exigences. En même temps, vérifiez toute condition anormale à l'intérieur de l'unité, telle que des bruits inhabituels, des arcs électriques, des odeurs étranges, etc. Si une anomalie est détectée, débranchez immédiatement l'alimentation d'entrée.
Une fois le test à vide terminé et que tout est normal, la charge peut être connectée.
|
Nom |
Transformateur abaisseur de type sec en cuivre 160 kVA 6,6 kV 440 V |
|
Capacité nominale |
160kva |
|
Tension primaire |
6,6KV |
|
Tension secondaire |
0,4/0,415 kV |
|
Matériau isolant |
Résine coulée |
|
Groupe vectoriel |
Dyn11 Ayn0 |
|
Perte à vide (P0) |
Basé sur l'exigence du client |
|
Perte de charge (Pk) à 120 ° C |
Basé sur l'exigence du client |
|
Tension d'impédance (Royaume-Uni) |
6% |
|
Classe d'isolation |
CLASSE F ou H |
|
Méthode de refroidissement |
ONAF ONAF |
|
Décharge partielle |
Moins de 10 pièces |
Q : Ce transformateur peut-il gérer un fonctionnement à 60 Hz ?
R : Oui. Il peut être conçu pour une double fréquence 50/60 Hz. Veuillez nous en informer lors de la commande.
Q : Les enroulements en cuivre ou en aluminium sont-ils meilleurs pour 160 kVA ?
R : Le cuivre offre des pertes moindres et une taille plus petite mais un coût plus élevé. L'aluminium est économique. Nous recommandons le cuivre pour les cycles continus de charge élevée.
Q : Quelle est l’altitude maximale pour la conception standard ?
A : 1 000 m d’altitude. Pour les altitudes plus élevées (par exemple 2 000 m), un déclassement s'applique. Contactez nos ingénieurs.
Q : Quel est le délai de livraison ?
R : Unité standard non personnalisée : 15 à 20 jours ouvrables. Avec robinets/enceintes personnalisés : 25 à 30 jours.
Boîtier de protection IP21
Noyau de transformateur
Enroulement du transformateur
