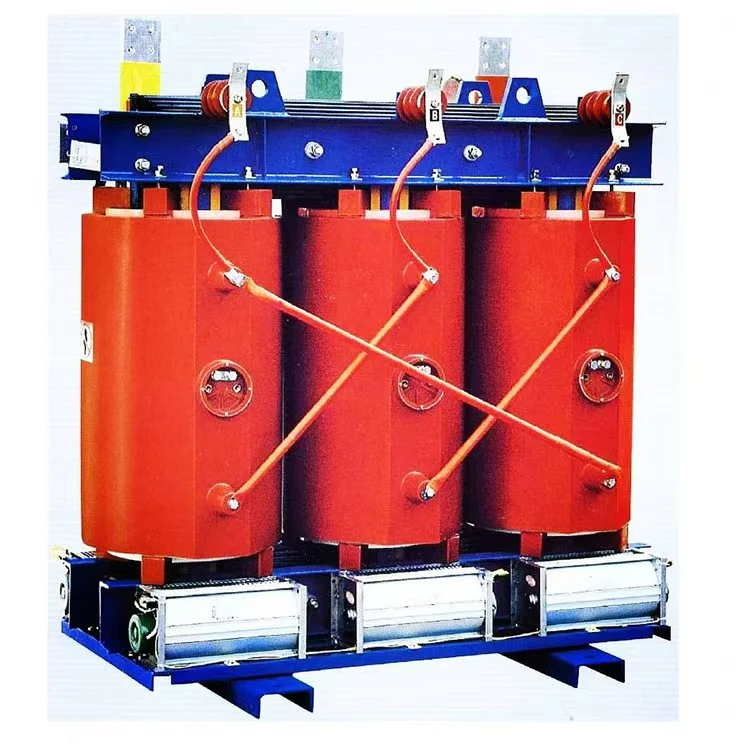

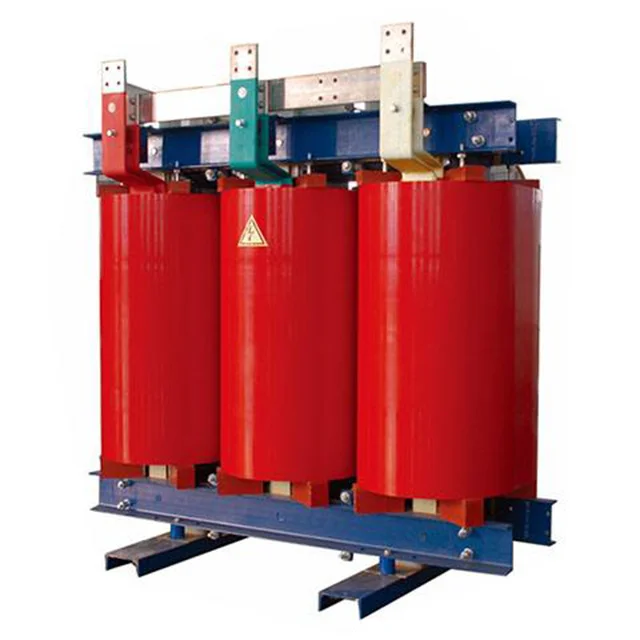

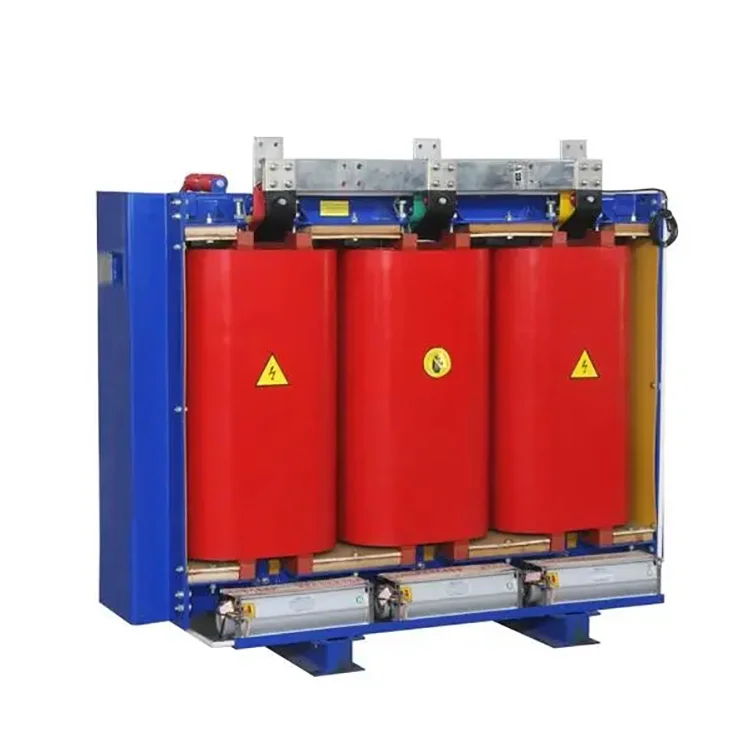

Le principe de fonctionnement d'un transformateur de puissance de type sec SCB9 1600 kVA 10kV est basé sur la loi de l'induction électromagnétique. Lorsqu'un courant alternatif circule dans l'enroulement primaire du transformateur, il génère un champ magnétique changeant dans le noyau de fer. Selon la loi de Faraday sur l'induction électromagnétique, ce champ magnétique changeant induit une force électromotrice (FEM) dans l'enroulement secondaire, réalisant ainsi une conversion de tension. Spécifiquement:
Le courant de l'enroulement primaire génère un champ magnétique : lorsque le courant circule dans l'enroulement primaire, il produit un champ magnétique alternatif, qui crée un flux magnétique dans le noyau de fer.
Le flux magnétique induit une tension dans l'enroulement secondaire : ce flux magnétique est transféré à l'enroulement secondaire à travers le noyau de fer, générant une force électromotrice dans l'enroulement secondaire, qui à son tour produit une tension de sortie.
Conversion de tension : en ajustant le rapport de spires entre les enroulements primaire et secondaire, différentes conversions de tension peuvent être obtenues. Dans un transformateur de puissance de type sec SCB9 1 600 kVA 10 kV, le rapport de transformation est fixe. Le concepteur déterminera un rapport de transformation approprié en fonction de la capacité et de la tension primaire.
Principe de dissipation thermique : étant donné que les transformateurs de puissance de type sec SCB9 1 600 kVA 10 kV n'utilisent pas d'huile comme moyen de refroidissement, ils s'appuient sur la circulation de l'air pour dissiper la chaleur des enroulements et du noyau de fer. Pour cette raison, les transformateurs de puissance de type sec SCB9 1 600 kVA 10 kV sont généralement conçus avec des ouvertures de ventilation et des ailettes de refroidissement, permettant la dissipation de la chaleur par convection naturelle de l'air.
|
Nom |
Transformateur de puissance de type sec SCB9 1600 kVA 10kV |
|
Capacité nominale |
1600kva |
|
Tension primaire |
10KV |
|
Tension secondaire |
0,4/0,415 kV |
|
Matériau isolant |
Résine coulée |
|
Groupe vectoriel |
Dyn11 Ayn0 |
|
Perte à vide (P0) |
1200 ± 15 % |
|
Perte de charge (Pk) à 120 ° C |
6200 ± 15 % |
|
Tension d'impédance (Royaume-Uni) |
4% |
|
Classe d'isolation |
CLASSE F ou H |
|
Méthode de refroidissement |
ONAF ONAF |
|
Décharge partielle |
Moins de 10 pièces |
|
enceinte |
Avec (IP20, acier laminé à froid ou acier inoxydable)/sans |
Au cours des 20 années d'expérience dans la fabrication de transformateurs chez Wenzhou Xifa Electrical Equipment Co., Ltd., nous n'avons pas eu un seul cas après-vente causé par des problèmes de qualité. Tant que le transformateur fonctionne dans des conditions de charge normales, sa durée de vie est de 25 à 30 ans.
En l'absence de surcharge à long terme, notre transformateur de puissance de type sec SCB9 1600 kVA 10kV a une période de garantie de 2 ans. Si une situation anormale se produit avec le transformateur, nos ingénieurs sont également disponibles 24h/24 et 7j/7 pour fournir des services de guidage en ligne.
Boîtier de protection IP21
Noyau de transformateur
Enroulement du transformateur
