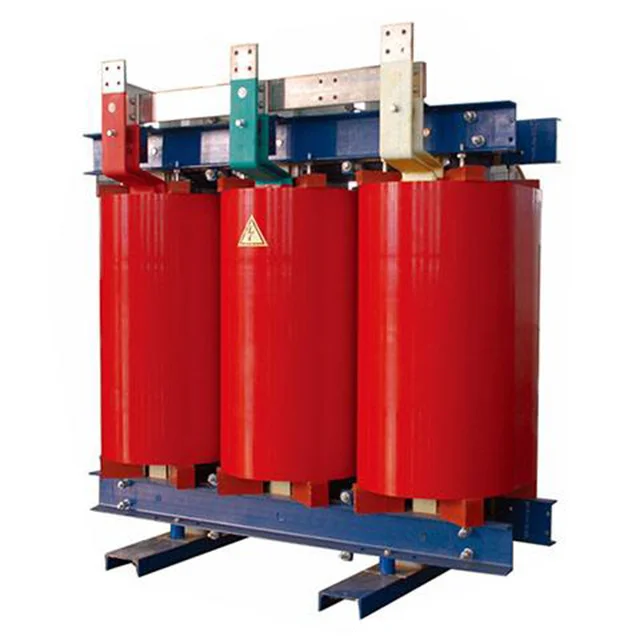

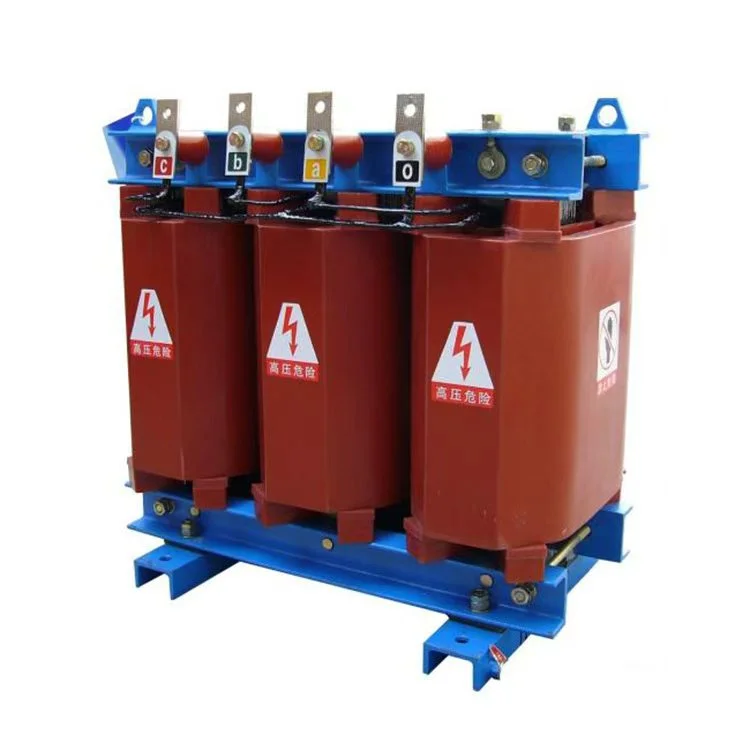

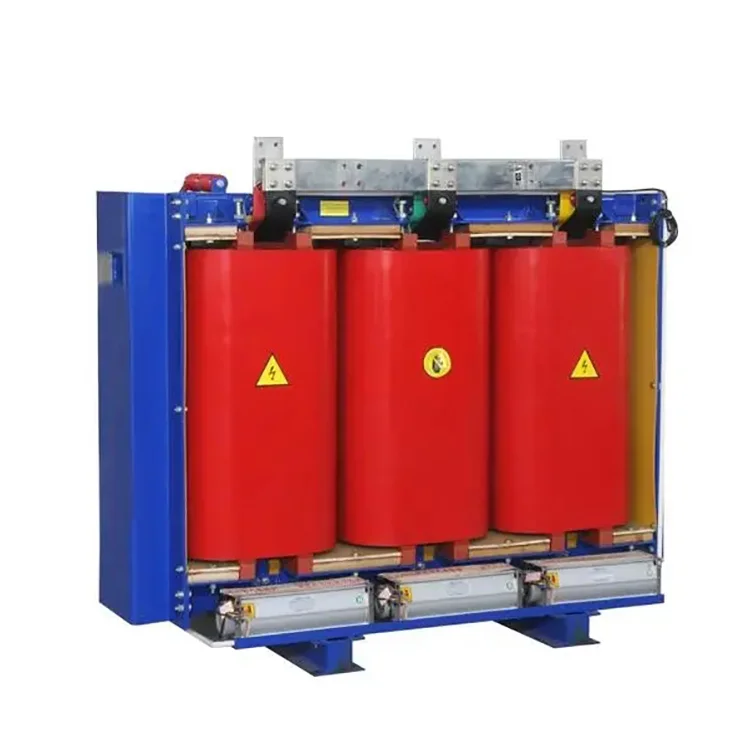

Transformateur sec enroulé en aluminium de 2000 KVA

Alors que le cuivre est un standard, le bobinage en aluminium offre des avantages distincts : C'est rentable : un coût de matériau inférieur sans sacrifier les performances pour les cycles de service standard. Le prix d'un transformateur en aluminium est 2 à 3 fois inférieur à celui d'un transformateur en cuivre.
Excellente conductivité : la conception de section transversale optimisée garantit de faibles pertes I²R. plus léger : plus facile à manipuler et à installer par rapport aux équivalents en cuivre. Nous pouvons concevoir le transformateur sec enroulé en aluminium de 2000 kVA selon les exigences de perte du client. De plus, pour les pays situés dans des régions désertiques, nous disposons d’une conception spécialisée de dissipation de la chaleur et avons obtenu un brevet pour celle-ci.

Un transformateur sec enroulé en aluminium de 2 000 kVA est un appareil électrique stationnaire qui transfère l'énergie électrique sans utiliser de liquide de refroidissement tel que de l'huile ou du silicone. Au lieu de cela, il repose sur la circulation de l'air et sur des matériaux d'isolation solides à haute température pour le refroidissement et la protection. Sans pièces mobiles, il offre un fonctionnement silencieux, fiable et nécessitant peu d’entretien.

Comme il n’émet aucun gaz et ne nécessite aucune chambre forte ignifuge, il est idéal pour une utilisation dans les hôpitaux, les écoles, les usines et les usines chimiques. Le transformateur sec enroulé en aluminium de 2 000 kVA est un dispositif d'isolation refroidi par air qui utilise un flux d'air naturel ou forcé pour maintenir des températures de fonctionnement sûres pour les enroulements et le noyau.



Une installation appropriée et des pratiques de sécurité sont essentielles pour garantir les performances et la fiabilité à long terme du transformateur sec enroulé en aluminium de 2 000 kVA. Étant donné que ces transformateurs dépendent du refroidissement par air et ont des enroulements ou des conduits de ventilation exposés, le respect de procédures d'installation correctes permet d'éviter la surchauffe, les défauts électriques et les contraintes mécaniques.



Installer sur une surface solide et sans vibrations Le transformateur doit être placé sur une fondation solide et plane, capable de supporter tout son poids. Les vibrations peuvent provoquer des bornes desserrées, du bruit et des contraintes mécaniques sur les enroulements. Par conséquent, il est préférable d’isoler le transformateur des machines lourdes ou des équipements rotatifs.



Maintenir un dégagement de ventilation adéquat Laissez au moins 12 pouces (ou plus comme spécifié par le fabricant) d'espace libre de tous les côtés pour garantir une circulation d'air sans entrave. Un espacement approprié favorise un refroidissement efficace, réduit les points chauds et prolonge la durée de vie de l'isolation du transformateur sec enroulé en aluminium de 2 000 kVA. Évitez d'installer l'appareil dans des coins étroits ou à proximité de sources de chaleur.



Utiliser des conduits flexibles pour éviter les contraintes aux bornes Des conduits ou des bagues flexibles doivent être utilisés lors de la connexion des câbles aux bornes. Cela évite les contraintes mécaniques sur les bornes causées par les vibrations, l'expansion ou le mouvement du câble, garantissant ainsi des connexions électriques sécurisées et une durée de vie plus longue.



Mettre correctement à la terre le noyau et le boîtier Une mise à la terre correcte du boîtier métallique et du noyau du transformateur est essentielle pour la sécurité. Il évite les chocs électriques, réduit le risque de rupture d'isolation et garantit que les courants de défaut sont dirigés en toute sécurité vers la terre.



Tenir à l'écart des vapeurs corrosives et de l'humidité Installez le transformateur dans un endroit propre et sec. L'exposition à des produits chimiques, au sel ou à l'humidité peut endommager l'isolation, corroder les bornes et entraîner une décharge partielle ou des défaillances de suivi. Dans les environnements humides, envisagez des types de résine scellée ou coulée.



Nettoyer régulièrement les filtres du ventilateur et vérifier le débit d'air Pour les unités refroidies par air pulsé, inspectez et nettoyez régulièrement les filtres du ventilateur. Un flux d’air bloqué peut entraîner une surchauffe et une perte d’efficacité. Assurez-vous que tous les ventilateurs fonctionnent correctement et que les voies de ventilation restent dégagées.

Paramètres du produit :

Nom	Transformateur sec enroulé en aluminium de 2000 kVA
Capacité nominale	2000kva
Tension primaire	10KV/33KV/personnalisé
Tension secondaire	0,4/0,415 kV
Matériau isolant	Résine coulée
Groupe vectoriel	Dyn11 Ayn0
Perte à vide (P0)	personnalisé
Perte de charge (Pk) à 120 ° C	personnalisé
Tension d'impédance (Royaume-Uni)	6%
Classe d'isolation	CLASSE F ou H
Méthode de refroidissement	ONAF ONAF
