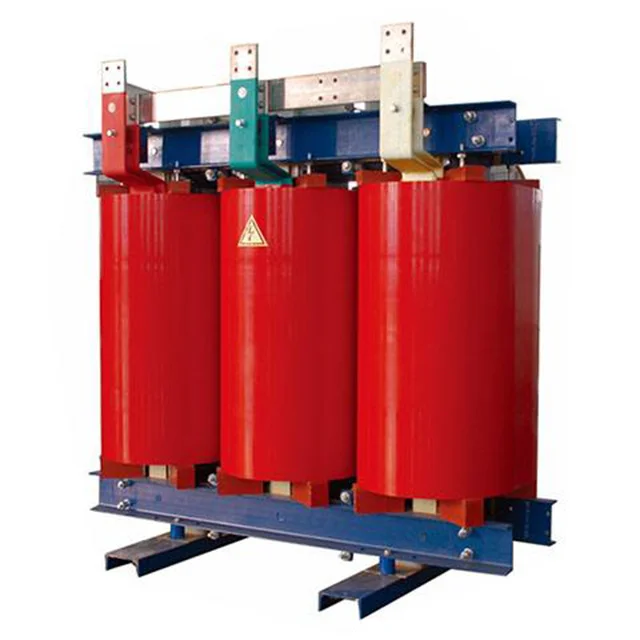

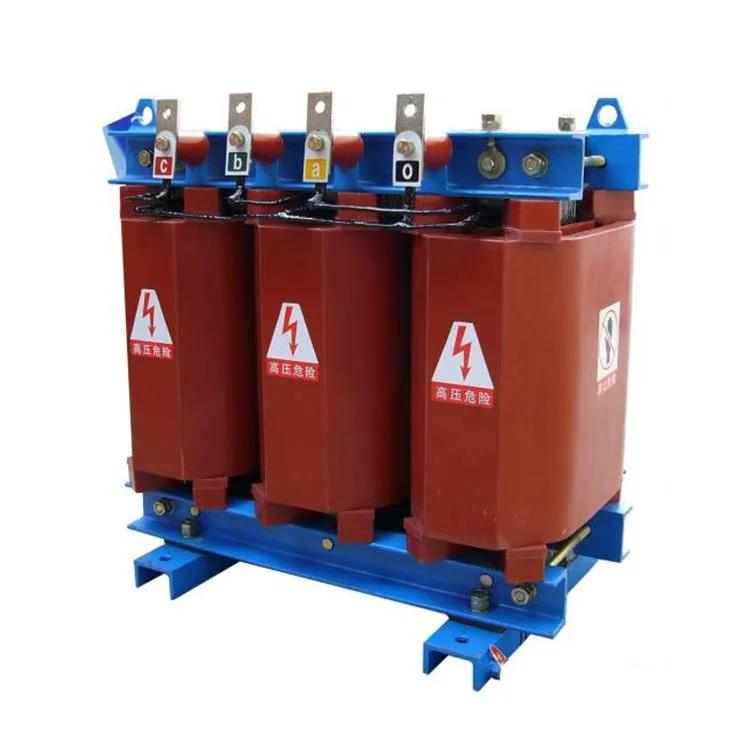

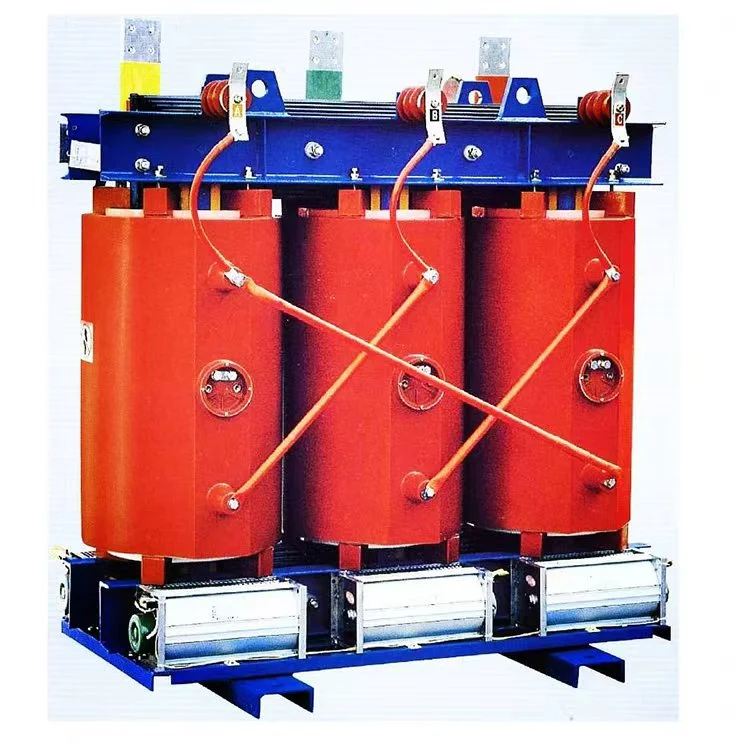

Transformateur de type sec en résine moulée Scb10 630kva

Le noyau et les pièces de serrage du transformateur de type sec en résine coulée scb10 de 630 kva sont spécialement traités avec une résine protectrice, ayant un aspect esthétiquement bon. L'enroulement basse tension utilise un enroulement en feuille, tandis que la haute tension adopte une structure cylindrique multicouche segmentée, qui garantit une distribution équilibrée d'ampères-tours du transformateur de type sec en résine moulée scb10 de 630 kva, un faible flux de fuite, une résistance mécanique élevée et une forte capacité de tenue aux courts-circuits. Le ventilateur de refroidissement équipé à faible bruit et le contrôleur de température intelligent permettent au transformateur de type sec en résine moulée 630 kva scb10 d'avoir une alarme de défaut, une alarme de surchauffe, une protection marche-arrêt et peut également atteindre une télécommande de micro-ordinateur. surveillance.

Le transformateur de type sec en résine moulée scb10 630kva présente des caractéristiques notables « trois basses et trois hautes » : faible perte, faible bruit et faible décharge partielle ; ainsi qu'une résistance mécanique élevée, une résistance électrique élevée et des performances élevées de résistance à l'humidité et à la corrosion.

1. La bobine coulée a une plus grande résistance mécanique et une plus grande capacité de résistance aux courts-circuits par rapport au transformateur immergé dans l'huile, et ne se déformera pas sous l'effet des forces électromagnétiques de court-circuit.

2.Étant donné que la tension de tenue de la résine époxy est beaucoup plus élevée que celle de l'air (environ 3,5 à 4 fois) et que sa constante diélectrique est également plus élevée, le transformateur de type sec en résine moulée scb10 de 630 kva présente de bonnes performances de tenue aux impulsions de surtension et une valeur BIL élevée.

3. Il présente une résistance exceptionnelle à l'humidité et à la corrosion, ce qui le rend particulièrement adapté à un fonctionnement dans des conditions environnementales extrêmement difficiles. Il peut être mis en service après arrêt sans nécessiter de traitement de séchage.

4.En raison du traitement sous vide et du moulage par fonte de la bobine, le transformateur de type sec en résine moulée 630kva scb10 n'a pas de bulles entre les tours ou les couches, ce qui entraîne le niveau de décharge partielle le plus bas parmi les produits similaires.

Conditions de fonctionnement normales pour le transformateur de type sec en résine moulée scb10 de 630 kva

Altitude ne dépassant pas 1000m, utilisation en intérieur

Température ambiante : Température maximale +40°C

Température moyenne quotidienne maximale +30°C

Température moyenne annuelle maximale +20°C

Température minimale -5°C

si les conditions climatiques de votre pays sont relativement extrêmes, nous pouvons reconcevoir le transformateur de type sec en résine moulée scb10 de 630 kva en fonction de vos conditions climatiques locales. Bien sûr, si les clients exigent des pertes plus faibles et des niveaux d'isolation plus élevés, une production personnalisée est également disponible.

Paramètres du produit :

Équipement de production

Produit semi-fini

Boîtier de protection IP21

Noyau de transformateur

Enroulement du transformateur

Centre d'essais

Atelier de bobinage
