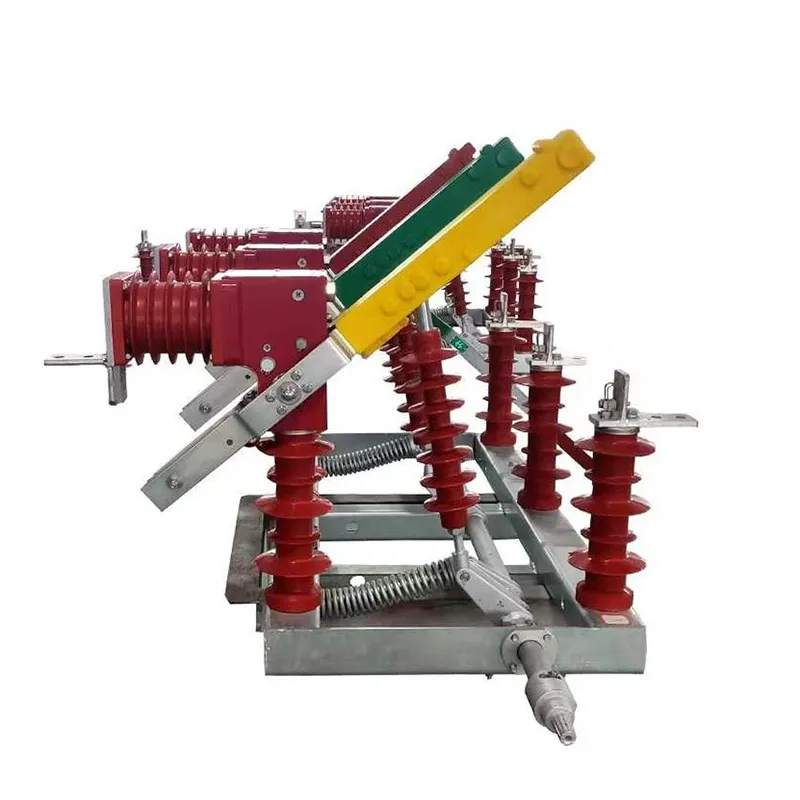

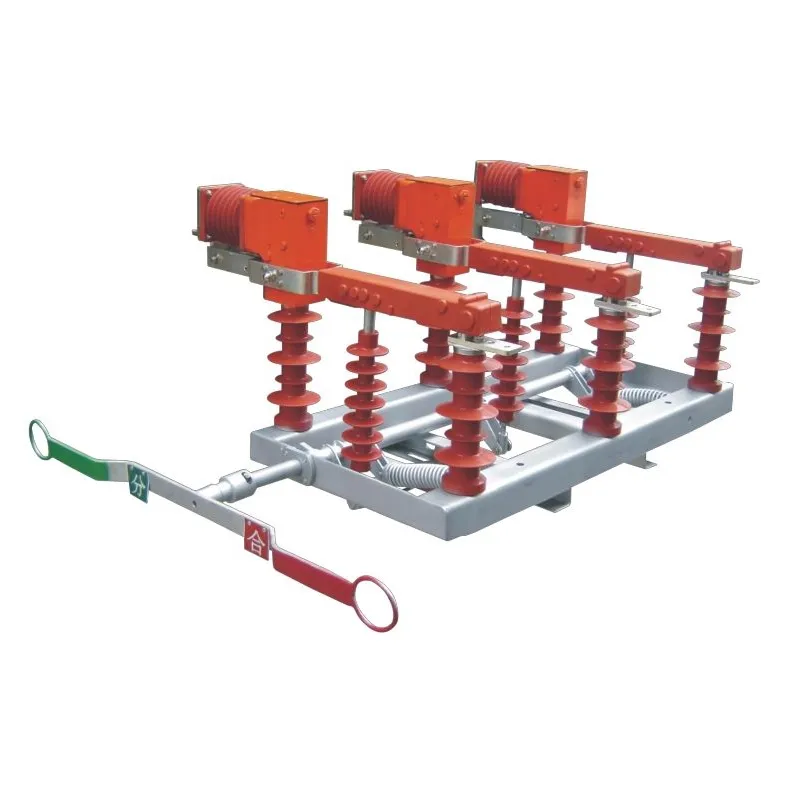

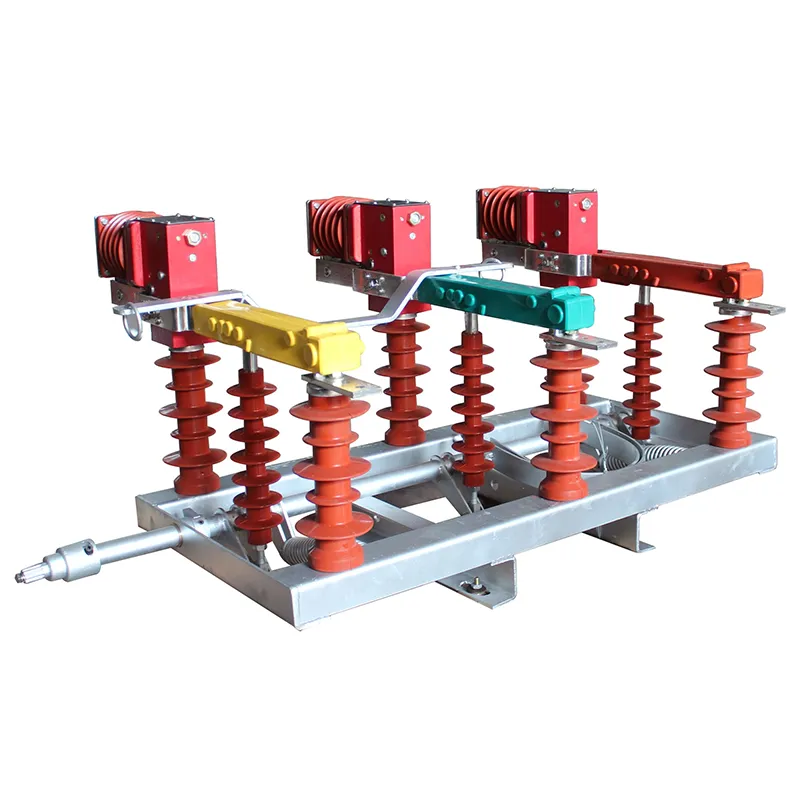

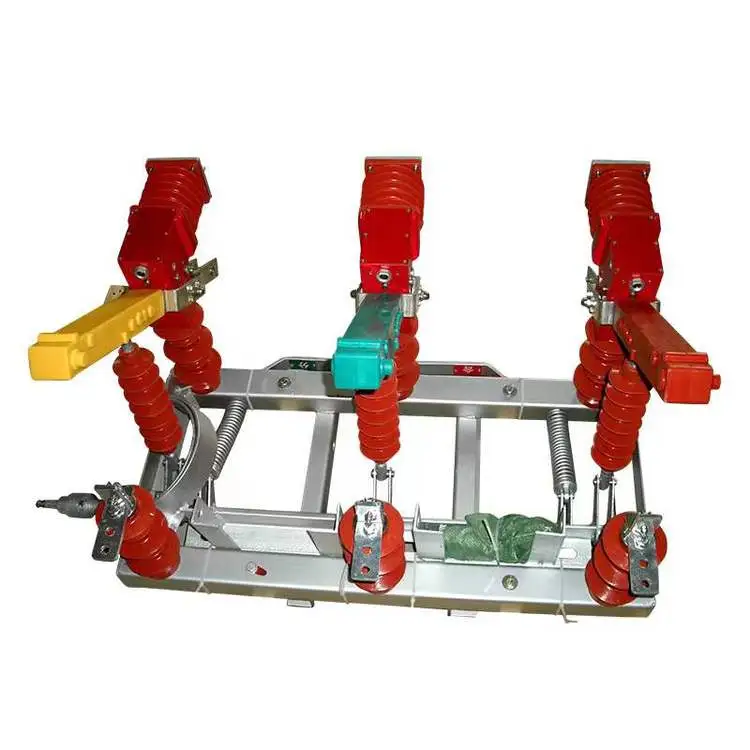

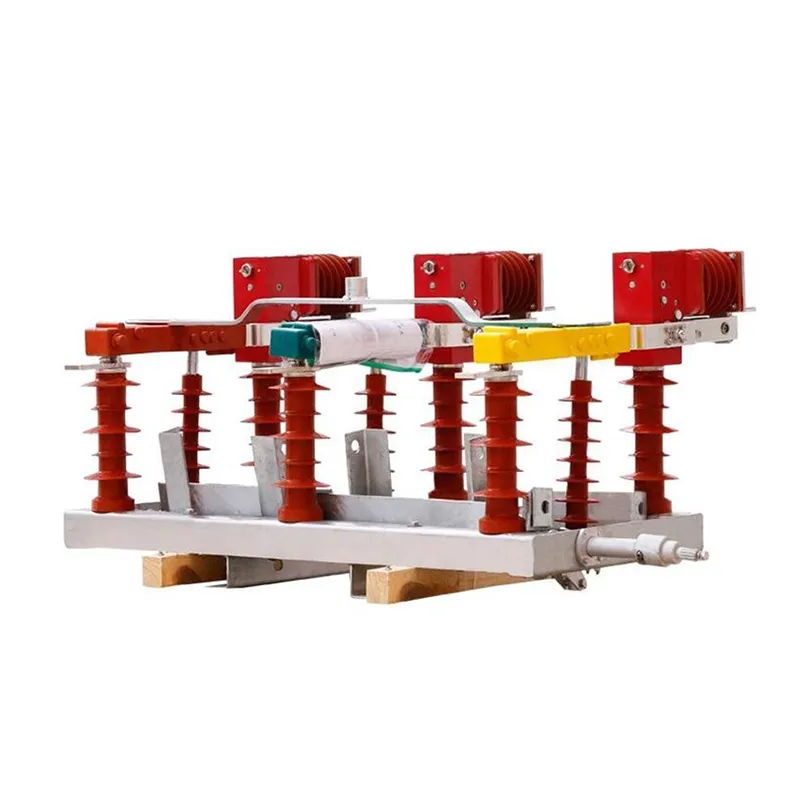

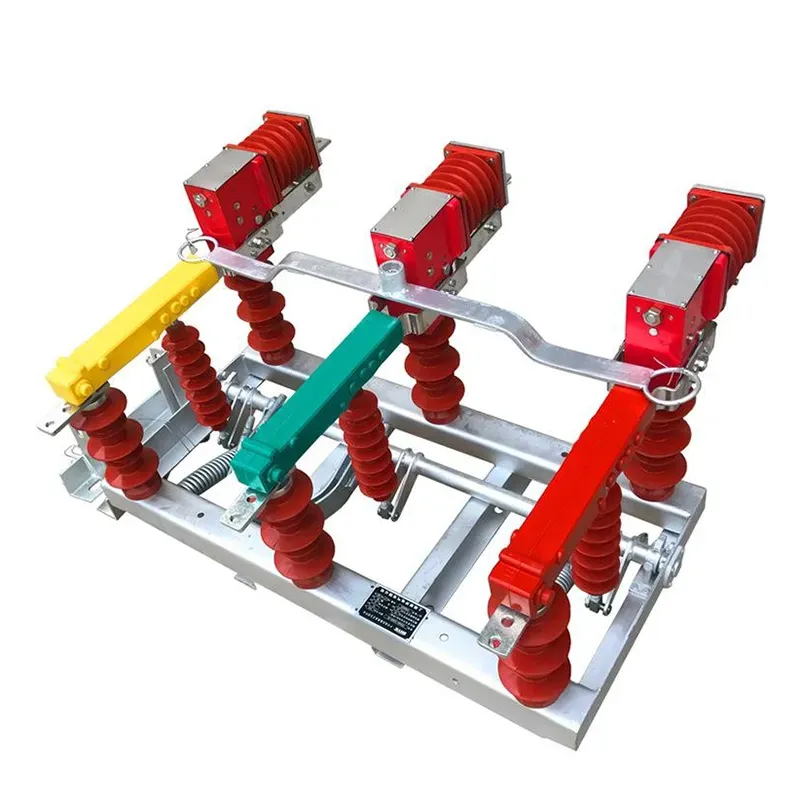

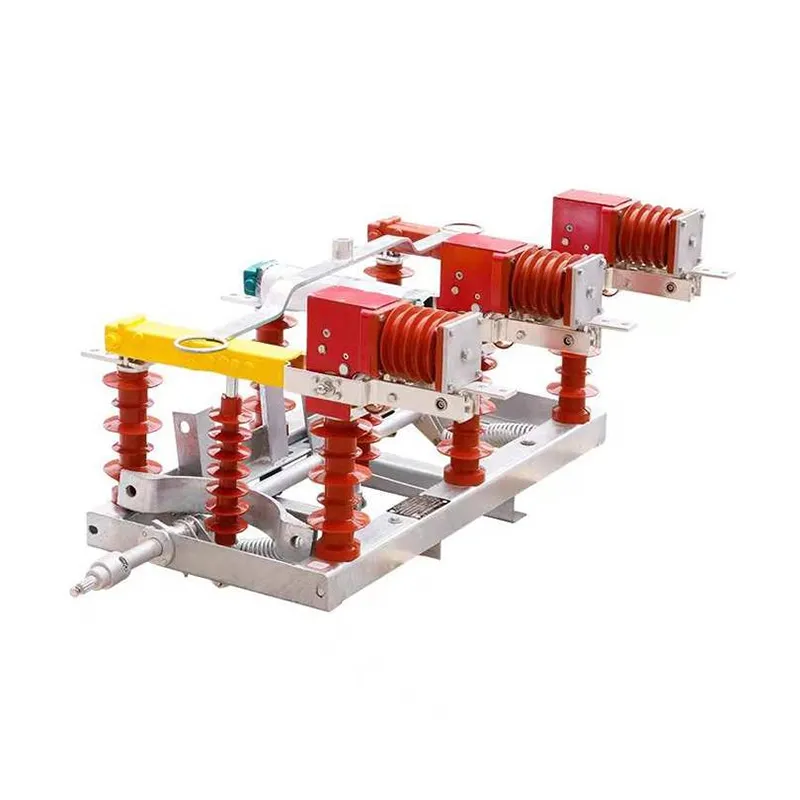

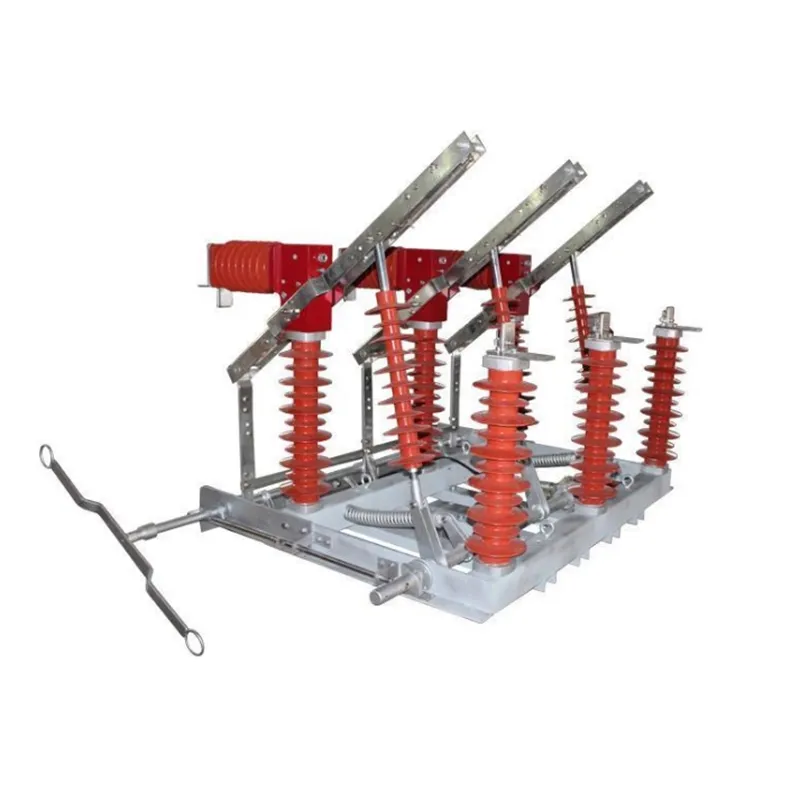

L'interrupteur-sectionneur aérien de 11 kV est un dispositif de protection de transformateur conçu pour couper le courant de charge, le courant sans charge du transformateur et le courant de charge des câbles, ainsi que pour fermer le courant de charge. Il assure des fonctions de coupure, d'isolation, de connexion et de commutation. Lorsqu'il est utilisé en combinaison avec des fusibles limiteurs de courant, l'interrupteur-sectionneur aérien de 11 kV peut être adopté comme alternative à un disjoncteur pour la protection des transformateurs, particulièrement adapté aux sous-stations sans surveillance. Les caractéristiques des interrupteurs-sectionneurs aériens de 11 kV peuvent être présentées comme suit :
1. Conception compacte, poids léger, apparence attrayante, fonctionnement simple, paramètres techniques élevés, forte capacité de coupure, performances sûres et fiables, longue durée de vie électrique, adaptée à un fonctionnement fréquent et faibles exigences de maintenance.
2. Modes de fonctionnement disponibles : manuel, motorisé ou télécommande.
3. Méthode d'installation : montage bipolaire.
|
Max. Tension de fonctionnement |
kV |
12 |
|
Fréquence nominale |
Hz |
50 ou 60 |
|
Courant nominal |
A |
630 |
|
Courant de tenue nominal de courte durée |
kA |
20 (Stabilité thermique) |
|
Courant de tenue nominal de courte durée |
kA |
50 (stabilité dynamique) |
|
Courant de tenue de crête |
kA |
25 |
|
Tension de tenue à la fréquence d'alimentation |
kV/1 min |
42 |
|
Tension de tenue aux impulsions de foudre |
kV |
75 |
|
Durée nominale du court-circuit |
secondes |
4 |
|
Durée de vie mécanique |
fois |
10000 |
Q : Qu'est-ce qu'un interrupteur-sectionneur aérien de 11 kV ?
R : Un interrupteur-sectionneur aérien en charge est un appareil électrique à commande manuelle ou motorisée conçu pour les lignes de distribution de 11 kV. Il s'installe sur des poteaux et offre un point d'isolement visible. L'interrupteur-sectionneur aérien de 11 kV interrompt le courant de charge dans des conditions de fonctionnement normales et est principalement utilisé pour sectionner les lignes, isoler les équipements et améliorer la flexibilité du système.
Q : Quel type d'isolation et de moyen d'extinction d'arc un interrupteur-sectionneur aérien de 11 kV utilise-t-il ?
R : L'interrupteur-sectionneur de type aérien de 11 kV repose généralement sur une isolation de l'air et utilise un mécanisme à déclenchement et à rupture rapides avec des chambres de coupure pour éteindre l'arc en toute sécurité afin de garantir des performances fiables en service extérieur sans nécessiter de gaz SF₆.
Q : Quels sont les principaux composants d'un interrupteur-sectionneur aérien de 11 kV ?
R : L'interrupteur de coupure de charge pneumatique se compose normalement de :
1. Contacts de lame et chambres de coupure ;
2. Isolants en porcelaine ou en polymère ;
3. Mécanisme de fonctionnement ;
4. Cadre de montage et bornes.
