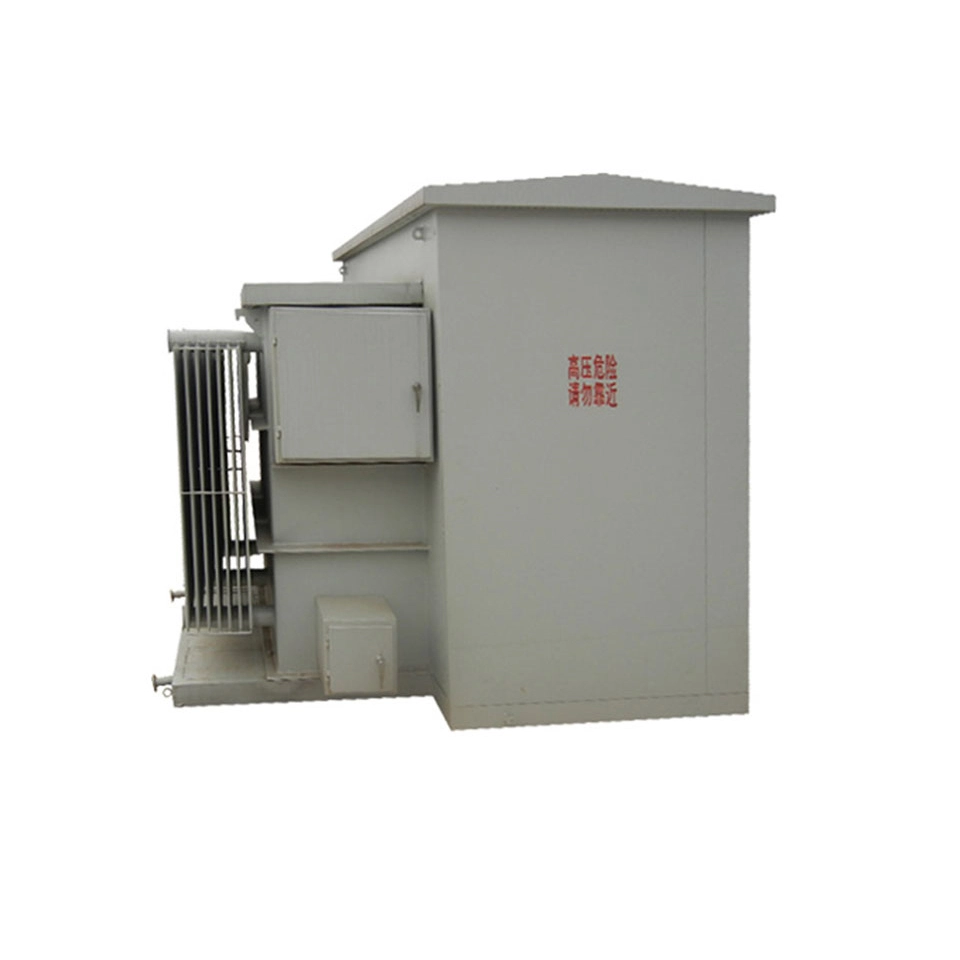

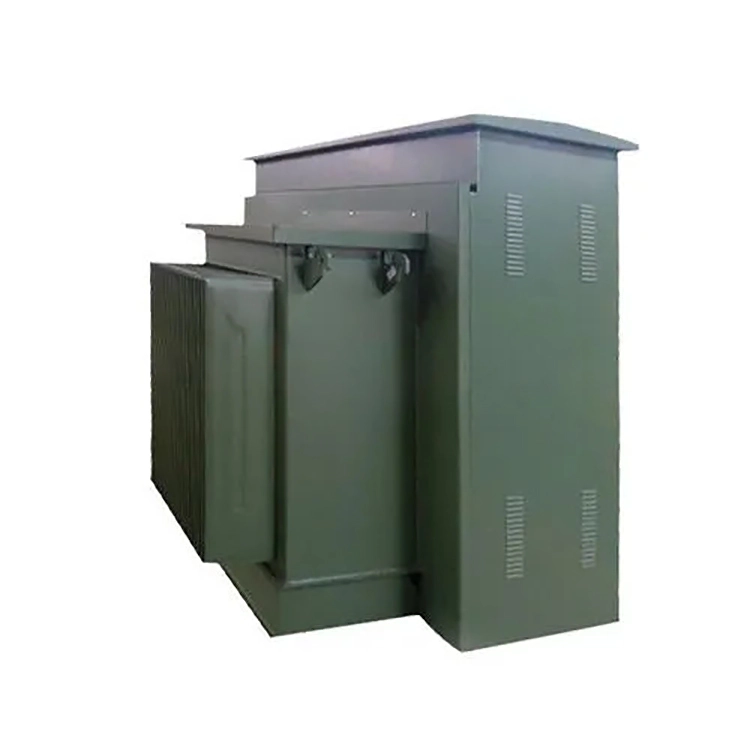

33 transformateur monté sur protection monophasé 0,4 kv 1250 kva

Le transformateur monophasé monté sur socle 33 0,4 kv 1 250 kva est une solution haut de gamme spécialement conçue pour les grands systèmes électriques souterrains. Il est doté d'un boîtier sûr et résistant aux intempéries et est équipé de configurations avancées sans contact électrique ou avec contact sous tension, qui maximisent la sécurité du personnel et empêchent toute altération dans les lieux publics. Ce transformateur monophasé monté sur socle de 33 0,4 kv 1 250 kva est conforme aux normes ANSI, IEEE et aux exigences d'efficacité énergétique, et peut convertir une tension primaire maximale de 33 kV en tensions secondaires flexibles, offrant d'excellentes capacités de protection contre les courts-circuits et un fonctionnement silencieux pour les grandes applications résidentielles et commerciales.

Paramètre technique :

Dans cette application de transformateur monté sur socle monophasé de 33 0,4 kv à 1 250 kva, pourquoi 0,4 kV est-il généralement utilisé du côté basse tension au lieu d'autres niveaux de tension ?

400 V (triphasé)/230 V (monophasé) sont des niveaux de tension courants dans les systèmes de distribution d'énergie basse tension conformes à la norme CEI et sont largement utilisés dans les applications résidentielles, commerciales et industrielles légères. Pour les équipements tels que les armoires électriques basse tension, les disjoncteurs et les câbles, ils sont matures et ont un rapport coût performance élevé au niveau 400 V. Le 230 V monophasé peut alimenter directement l'éclairage, les prises et les appareils électroménagers ordinaires sans avoir besoin d'une réduction de tension supplémentaire.

0,4 kV peut généralement être transmis sur une distance de 200 à 500 mètres dans une zone résidentielle ou commerciale (satisfaisant une chute de tension normale de ≤ 5 %). 1 250 kVA est souvent utilisé dans des points de charge plus importants tels que des centres commerciaux, des campus, des centres médicaux, le transformateur étant situé à proximité du centre de charge. 0,4 kV est suffisant et aucune tension plus élevée n'est requise.

Lorsque trois de ces transformateurs monophasés montés sur socle de 33 0,4 kv et 1 250 kva sont utilisés pour former un groupe triphasé (capacité totale de 3 750 kVA), par rapport à l'utilisation d'un transformateur triphasé de même capacité. Quelles sont les principales différences et précautions en termes de répartition de la charge, de mise à la terre du point neutre et de configuration de protection ?

Lorsque trois transformateurs monophasés montés sur socle de 33 0,4 kv et 1 250 kva sont utilisés dans une configuration triphasée, la différence fondamentale par rapport à un transformateur monophasé de même capacité est la suivante :

La répartition de la charge doit être strictement équilibrée ; sinon, la surcharge dans une certaine phase provoquera une déviation importante au point neutre et ne pourra pas être compensée comme dans un transformateur triphasé par interaction mutuelle de champ magnétique.

Tout d'abord, pour la mise à la terre du point neutre, les points neutres basse tension des trois transformateurs monophasés montés sur socle de 33 0,4 kv et 1 250 kva doivent être connectés en externe, puis mis à la terre en un seul point. Dans le cas contraire, des courants de circulation et des différences de potentiel au sol risquent de se produire. En revanche, les points neutres des transformateurs triphasés sont directement sortis en interne et sont simples et fiables à la terre.

Deuxièmement, en termes de protection, chaque 33 transformateurs monophasés montés sur socle de 0,4 kv et 1 250 kva du groupe monophasé a son côté haute tension configuré indépendamment avec des fusibles. En cas de défaut sur une phase, les deux autres phases peuvent encore être en mesure de fournir de l'énergie. Par conséquent, une alarme de défaillance de phase doit être ajoutée et une protection homopolaire doit être spécialement conçue pour le côté basse tension. En revanche, les transformateurs triphasés ont généralement un déclenchement unifié et la coordination de la protection est plus simple.

Dans l'ensemble, le groupe de transformateurs montés sur socle monophasés de 33 0,4 kv 1 250 kva est flexible en termes d'expansion, pratique en matière de transport, mais présente une protection complexe, des exigences plus élevées en matière d'équilibrage de charge, ainsi qu'un coût total et une surface au sol plus importants. Il convient à la construction par phases ou aux scénarios avec une charge monophasée comme charge principale.
