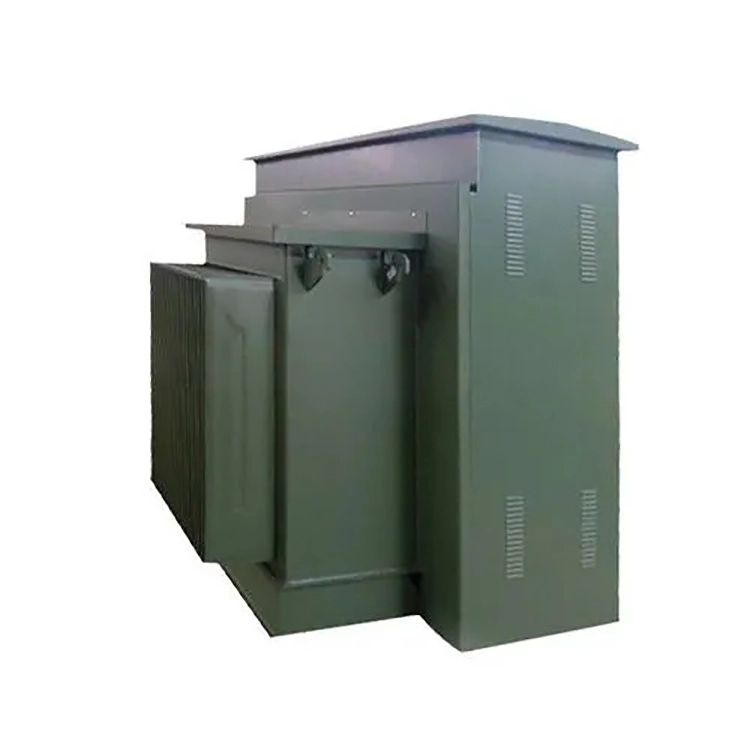

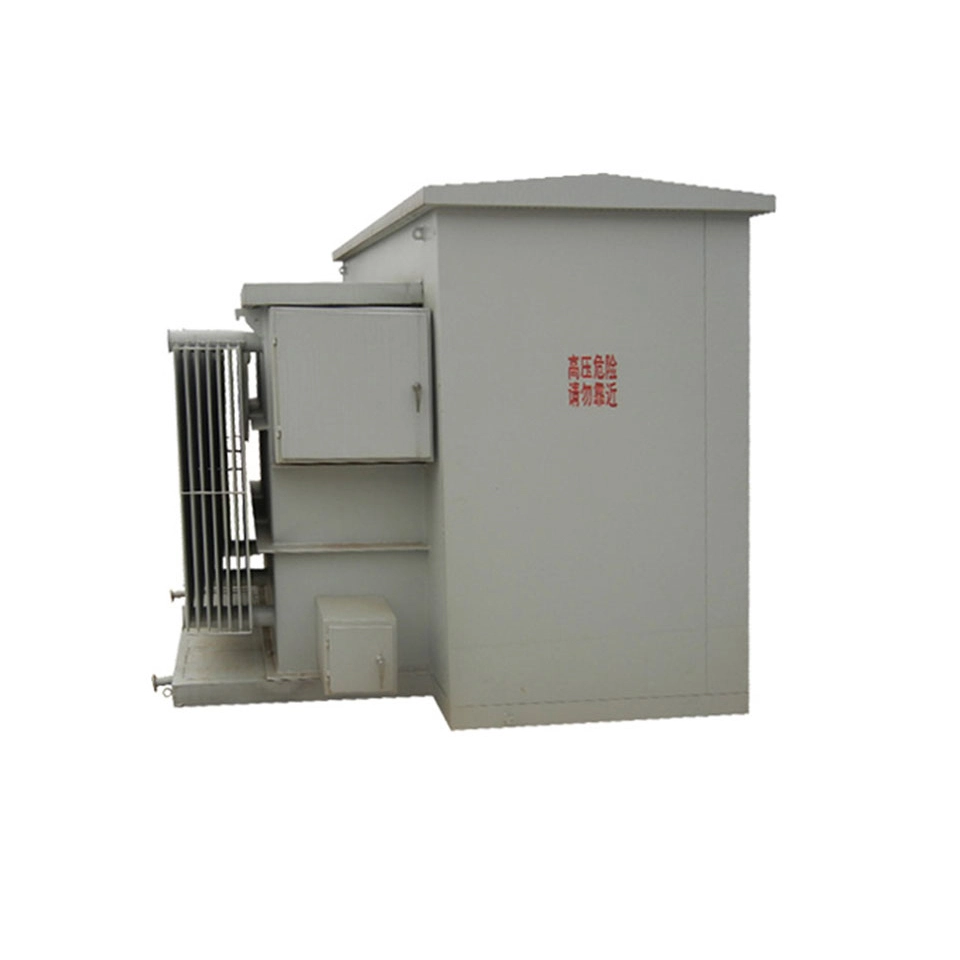

Transformateur de puissance monté sur tampon d'huile minérale 2,5 mva

L'huile minérale sert d'isolant et de fluide de refroidissement et constitue le choix de fluide isolant le plus traditionnel et le plus abouti dans l'industrie des transformateurs de puissance. Ainsi, le transformateur de puissance monté sur tampon d'huile minérale de 2,5 mva possède d'excellentes performances d'isolation électrique, une bonne conductivité thermique et des avantages en termes de rentabilité. Par rapport aux fluides isolants alternatifs tels que les esters naturels, bien que l'huile minérale ait un point d'inflammation plus bas, elle présente une meilleure fluidité à basse température et une plus grande fiabilité dans les régions froides pendant le fonctionnement.

Le transformateur enfichable prend en charge deux types de lignes entrantes : le premier est le type d'alimentation en réseau en anneau, qui est équipé de deux jeux de traversées primaires (un total de 6, pour les lignes entrantes et sortantes) et d'un interrupteur de charge interne à quatre positions. Il peut connecter le transformateur en série au circuit du réseau en anneau, permettant l'isolation des défauts et une maintenance continue. Le transformateur de puissance monté sur tampon d'huile minérale de 2,5 mva est généralement recommandé pour cette configuration. Le type à alimentation radiale n'est équipé que d'une seule bague primaire et fournit une alimentation électrique à ligne unique, avec un coût inférieur mais une fiabilité réduite en conséquence.

L'impédance de court-circuit est un paramètre important d'un transformateur, affectant directement le niveau de courant de court-circuit du système et le taux de régulation de tension. La valeur d'impédance typique d'un transformateur de puissance monté sur socle est de 5,0 % à 7,5 %, et la valeur cible de conception est généralement fixée à 5,75 %. Une impédance de 5,75 % signifie que lorsqu'un court-circuit triphasé se produit du côté secondaire, le courant de court-circuit est d'environ 1/0,0575 du courant nominal, soit environ 17,4 fois le courant nominal. En prenant comme exemple le côté basse tension 400 V, le courant nominal est d'environ 3 608 A et le courant de court-circuit est d'environ 62,8 kA, ce qui se situe dans la plage que l'appareillage de commutation moyenne tension peut supporter.

À pleine charge, la chute de tension est d'environ 5,75 %, ce qui est acceptable pour les charges industrielles générales. Conformément à la norme CEI 60076, le transformateur de puissance monté sur tampon d'huile minérale de 2,5 mva a la capacité de court-circuit pour résister aux effets thermiques et aux effets de stabilité dynamique.

Paramètre technique :

Q : Pour un transformateur de puissance monté sur coussin d'huile minérale de 2,5 mva, pourquoi est-il encore nécessaire de faire attention à sa perte à vide lorsqu'il fonctionne sous une charge légère ou dans des conditions à vide pendant une longue période ?

R : Étant donné que la perte à vide se compose principalement de deux parties : Premièrement, la perte par hystérésis : la perte d'énergie générée lorsque le noyau de fer est magnétisé à plusieurs reprises dans un champ magnétique alternatif. Deuxièmement, la perte par courants de Foucault : la perte de chaleur causée par le courant de circulation induit dans le noyau de fer par le champ magnétique alternatif.

Même si le côté secondaire du transformateur de puissance est complètement ouvert ou dans un état déchargé, son côté primaire consomme toujours une quantité constante de perte sans charge. Et la perte à vide entraîne des factures d'électricité quantifiables et qui s'accumulent continuellement. Pour les scénarios avec une durée de fonctionnement supérieure à 3 000 heures, lors de la sélection du modèle, la priorité doit être donnée à ceux présentant de faibles pertes à vide (comme l'utilisation de tôles d'acier au silicium orientées à haute conductivité magnétique ou de noyaux en alliage amorphe). Même si le coût d'achat initial augmente de 15 à 20 %, la différence peut être récupérée grâce aux économies sur les coûts d'électricité dans un délai de deux ans.
