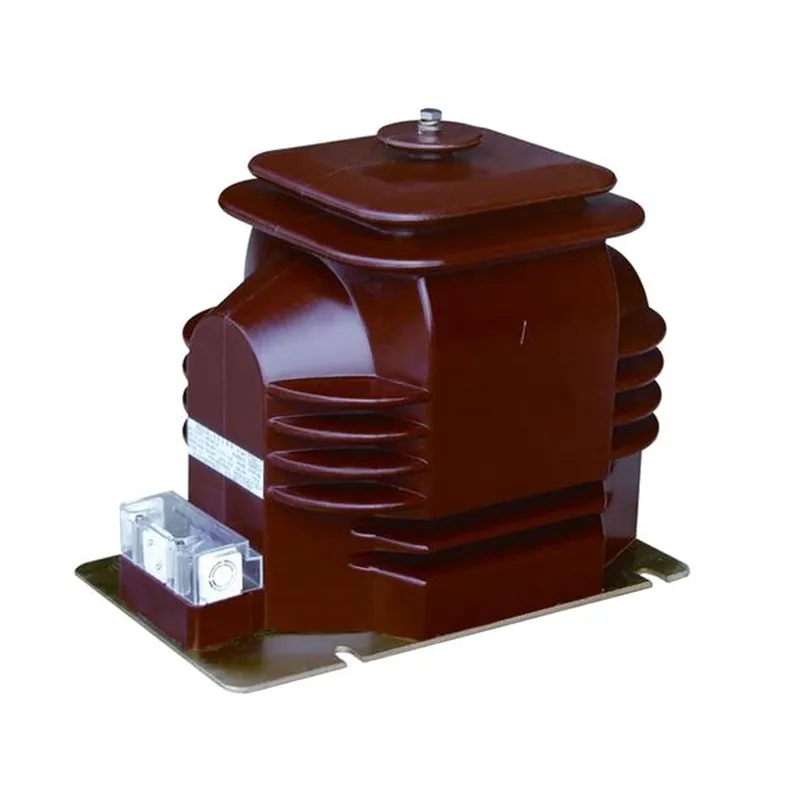

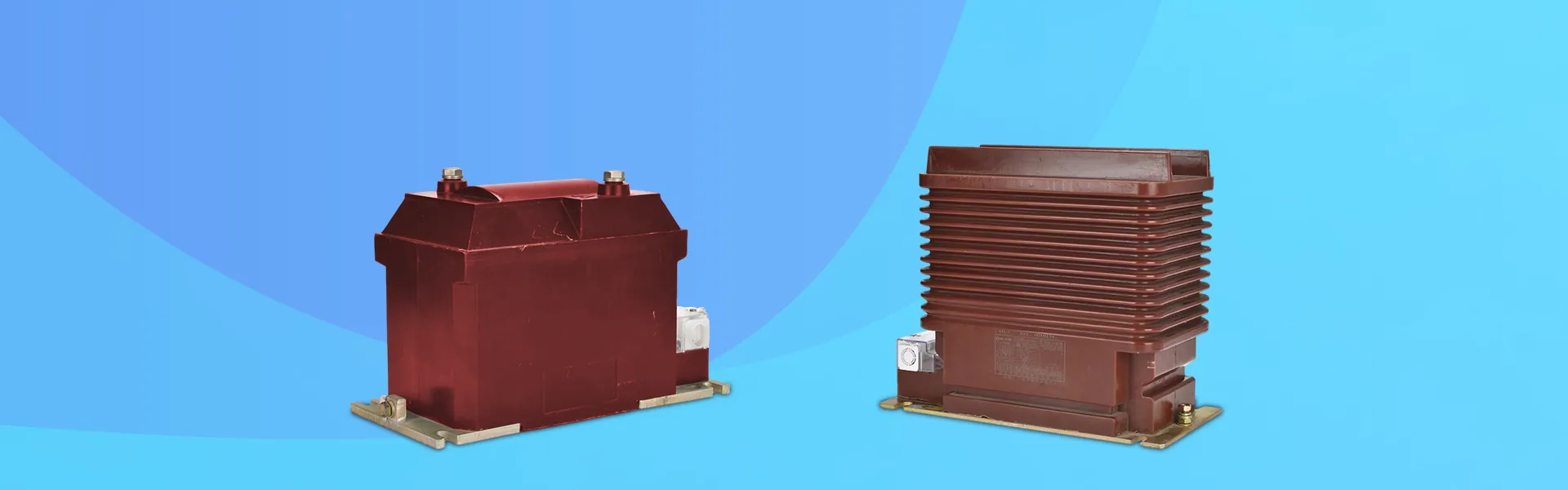

Transformateur de potentiel électromagnétique Pt pour instrument de 25 Kv

Conseils après l'achat d'untransformateur de potentiel:

1.Avant la mise en service, un transformateur de potentiel électromagnétique pt de 25 kV doit subir tous les tests et inspections requis par les normes et procédures pertinentes. Ceux-ci incluent généralement un test diélectrique AC, un test de résistance d'isolement, un test de rapport et une inspection visuelle.

2. Un câblage approprié du transformateur de potentiel électromagnétique pt de l'instrument 25 kV est essentiel. L'enroulement primaire doit être connecté en parallèle avec le circuit mesuré, tandis que l'enroulement secondaire doit être connecté en parallèle avec les bobines de tension des instruments de mesure, des relais de protection ou des appareils automatiques. Pendant ce temps, il faut veiller à maintenir une polarité correcte.

3. La charge connectée au secondaire du transformateur de potentiel de 25 kV doit être dans les limites de sa capacité nominale. Le dépassement de la charge secondaire nominale peut créer des erreurs de mesure accrues, voire avoir un impact sur la précision des lectures.

4. Le court-circuit du secondaire du transformateur de potentiel de 25 kV est strictement interdit. Étant donné que le PT a une impédance interne très faible, un court-circuit secondaire peut générer des courants extrêmement élevés, endommageant potentiellement l'équipement secondaire et présentant un grave danger pour la sécurité. Pour éviter de tels dommages, des fusibles doivent être installés sur le secondaire du PT. Si cela est possible, des fusibles côté primaire doivent également être utilisés pour protéger le réseau haute tension en cas de défauts dans l'enroulement ou les câbles primaires.

5. Pour la sécurité du personnel manipulant des instruments de mesure ou des relais, l'enroulement secondaire PT doit être mis à la terre en un point. Il peut empêcher la sécurité personnelle de l'apparition d'une haute tension dans les instruments et les relais lorsque l'isolation est endommagée entre les enroulements primaire et secondaire après la mise à la terre.

6. Le circuit secondaire du PT ne doit en aucun cas être court-circuité.

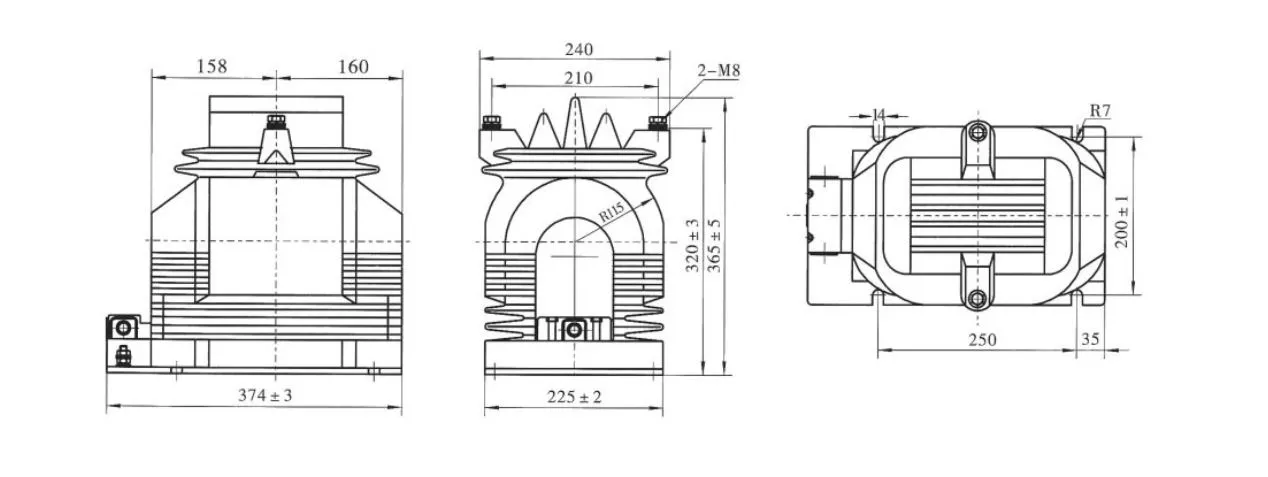

Spécification technique :

FAQ produit :

Q : Quelle est la tension nominale secondaire standard pour un instrument électromagnétique de 25 kV ?transformateur de potentiel pt?

R : La tension secondaire standard pour un transformateur de potentiel électromagnétique pt de 25 kV est généralement de 110 V. Cette normalisation garantit la compatibilité avec les équipements de mesure et de protection, afin de permettre une mesure précise de la tension et un fonctionnement sûr au sein du système d'alimentation électrique.

Q : Un transformateur de potentiel électromagnétique de 25 kV peut-il fonctionner en continu à 115 % de sa tension nominale ?

R : Oui, un transformateur de potentiel de 25 kV est capable de fonctionner en continu à 115 % de sa tension nominale, tant que la charge secondaire ne dépasse pas la valeur thermique du transformateur. Cette capacité permet des conditions de surtension temporaires sans affecter l'intégrité des PT.

Q : Quelle est la classe d'isolation typique pour un transformateur de potentiel électromagnétique pt d'instrument de 25 kV ?

R : Un transformateur de potentiel de 25 kV a généralement une classe d'isolation qui lui permet de résister à des tensions allant jusqu'à 25 kV. Le système d'isolation est conçu pour gérer les contraintes électriques rencontrées dans des conditions normales et de défaut, garantissant ainsi un fonctionnement fiable et la sécurité.
