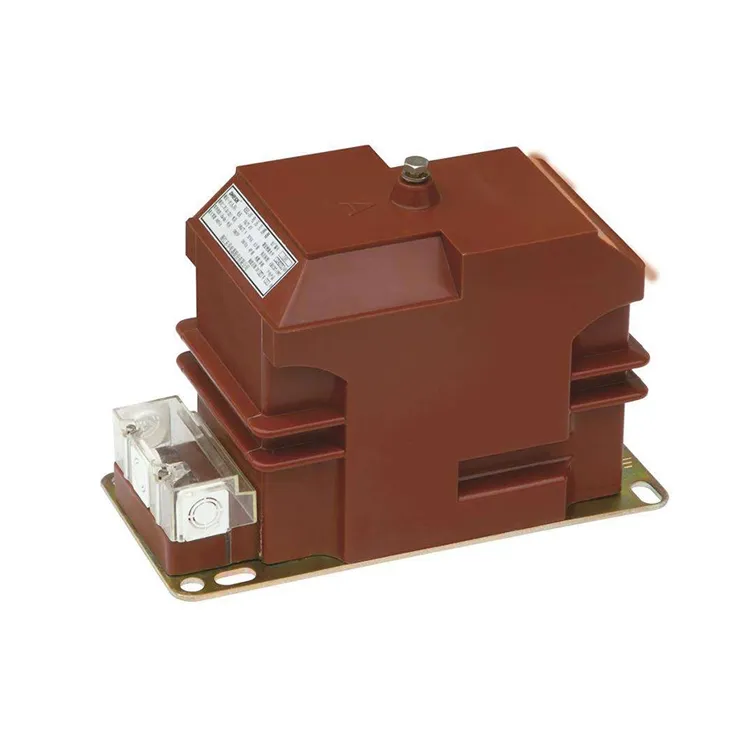

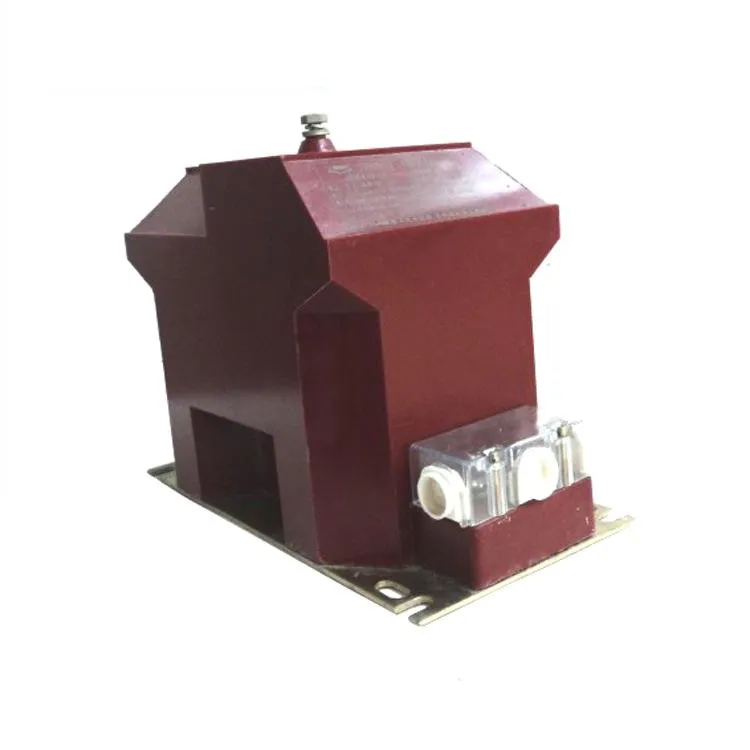

Un transformateur de potentiel en résine moyenne tension, dont la fonction est aussi similaire à celle d'un transformateur de distribution d'énergie, est conçu pour convertir la tension. Cependant, les transformateurs de puissance ajustent la tension principalement pour permettre une transmission et une distribution efficaces de l'électricité, généralement avec des capacités nominales en kVA ou MVA, tandis que les transformateurs de potentiel jouent un rôle de mesure et de protection. la fonction principale d'un transformateur de potentiel moulé en résine moyenne tension est de fournir de l'énergie de fonctionnement aux instruments de mesure et aux relais de protection, afin de permettre une surveillance précise de la tension de ligne, de la puissance et de la consommation d'énergie. Les transformateurs de potentiel fournissent également un apport essentiel aux systèmes de protection visant à sauvegarder les actifs de grande valeur tels que les lignes de transmission, les moteurs et les transformateurs de puissance en cas de panne. En raison de ces fonctions,transformateurs de potentielsont conçus avec des capacités relativement faibles, généralement de quelques VA à plusieurs dizaines de VA, et dépassant rarement 1 000 VA.

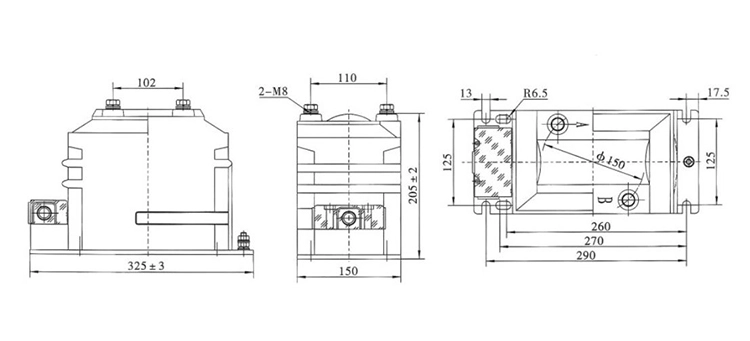

| Taper | Rapport de tension nominale (kV) | Classe de précision | Classe de précision et sortie nominale cosΦ = 0,8 | Le Max. Sortie (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
Q : Quelle est la fonction d’un transformateur de potentiel moulé en résine moyenne tension dans un appareillage de commutation ?
R : Un transformateur de potentiel est utilisé pour abaisser la tension du système primaire à une valeur inférieure normalisée qui peut être fournie en toute sécurité aux instruments de mesure, aux compteurs d'énergie et aux relais de protection. Dans les appareillages moyenne tension, les transformateurs de potentiel en résine assurent une isolation galvanique entre le système de tension primaire et les circuits de commande de tension secondaire, afin de garantir à la fois la précision et la sécurité de l'opérateur.
Q : Pourquoi la technologie de moulage en résine est-elle préférée pour les transformateurs de potentiel moyenne tension ?
R : Les PT moulés en résine utilisent de la résine époxy comme matériau isolant et encapsulant. Cette technologie offre d’excellentes performances en matière d’isolation électrique, une résistance mécanique élevée, une résistance à l’humidité et à la poussière et une forte protection contre les décharges partielles. En conséquence, les transformateurs potentiels en résine moulée sont particulièrement adaptés aux applications d'appareillage de commutation intérieur où une conception compacte et une fiabilité à long terme sont essentielles.
Q : Quelles sont les tensions nominales typiques des terminaux terminaux moulés en résine moyenne tension ?
R : Les transformateurs de potentiel moulés en résine moyenne tension sont généralement conçus pour des systèmes de 3,6 kV à 36 kV, ce qui dépend de la conception de l'appareillage de commutation. La tension de sortie secondaire est généralement normalisée à 100 V ou 110 V, qui est le niveau de tension entre phase et phase, ou 100/√3 V ou 110/√3 V, qui est le niveau de tension entre phase et neutre, conformément aux normes CEI.
