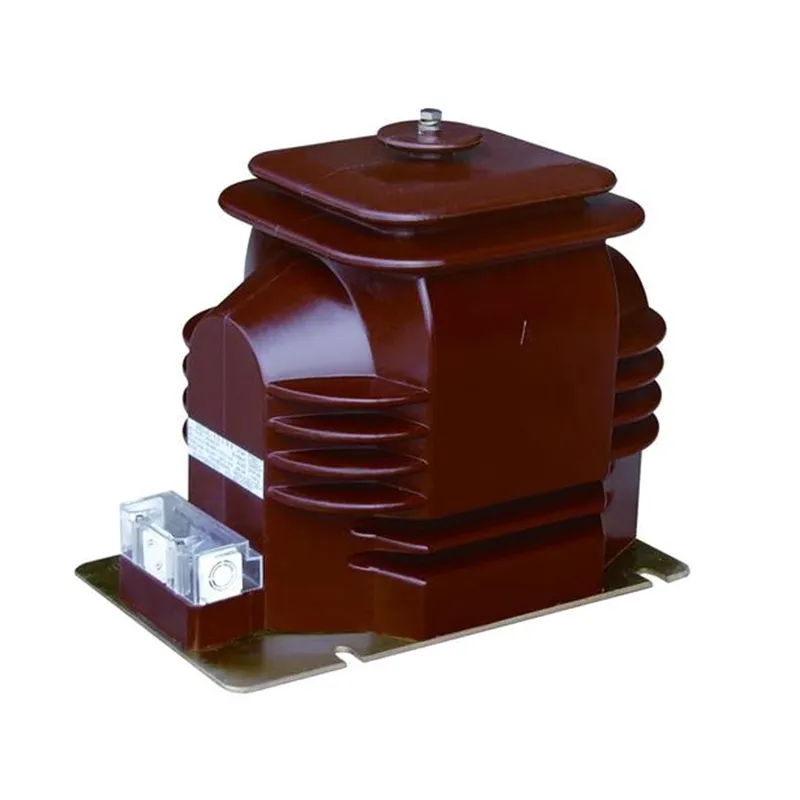

Un transformateur de potentiel monophasé de 13,8 Kv dans une sous-station est conçu pour abaisser la tension primaire de 13,8 kv à une tension secondaire standard, telle que 100 ou 110 volts. La tension réduite est ensuite fournie aux enroulements parallèles pour mesurer les instruments et les relais de protection, permettant ainsi d'effectuer indirectement des mesures de tension primaire avec des instruments basse tension. Une telle approche simplifie la conception des instruments, réduit les coûts et garantit la sécurité de l'équipement et du personnel d'exploitation.
Le principe de fonctionnement d'un transformateur de potentiel monophasé de 13,8 kV est le même que celui d'un transformateur de distribution d'énergie, dont le rapport de transformation est déterminé par le nombre de spires dans les bobines primaire et secondaire. L'augmentation du nombre de tours secondaires réduit le rapport, tandis que l'augmentation du nombre de tours primaires l'augmente. Il est important de noter qu'en aucun cas le circuit secondaire d'un transformateur de potentiel monophasé de 13,8 kv ne doit être court-circuité pendant le fonctionnement.

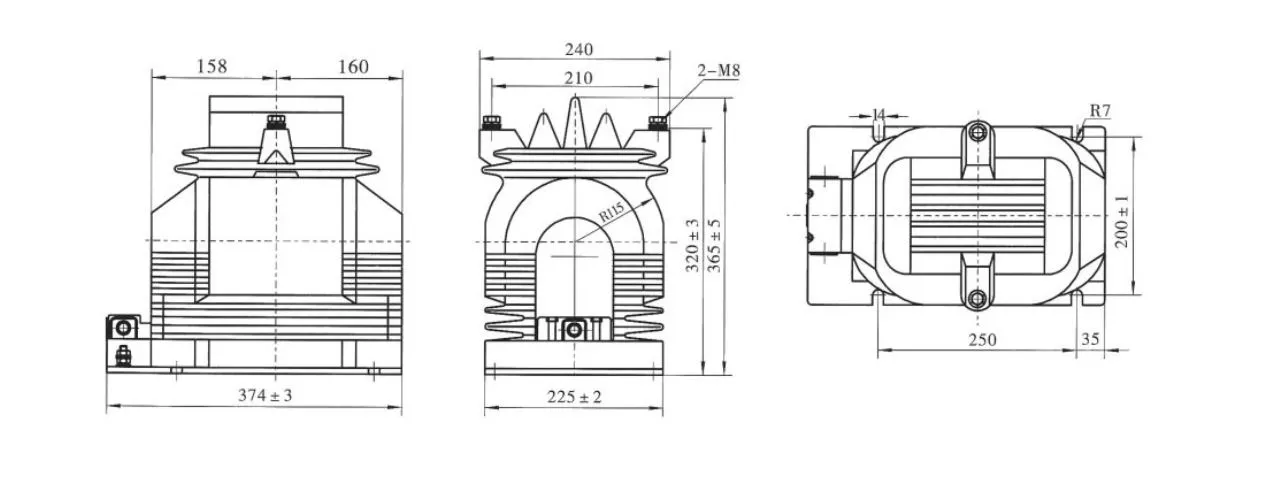

| Taper | Rapport de tension nominale (kV) | Classe de précision | Classe de précision et sortie nominale cosΦ = 0,8 | Le Max. Sortie (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | N / A | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
Q : En quoi un transformateur de potentiel monophasé de 13,8 kV est-il différent d'un transformateur de puissance de 13,8 kV ?
R : Bien que les deux soient des dispositifs de conversion de tension, un transformateur de potentiel monophasé de 13,8 kV est conçu pour la mesure et la protection plutôt que pour le transfert de puissance. Sa charge nominale est relativement faible, généralement exprimée en VA, alors que les transformateurs de puissance gèrent des charges d'une valeur plus grande qui compte en kVA ou en MVA.
Q : Quelles méthodes d'isolation sont utilisées dans un transformateur de potentiel monophasé de 13,8 kV ?
R : La pluparttransformateurs de potentielà ce niveau de tension, utilisez une isolation moulée en résine époxy pour un service intérieur ou des boîtiers en porcelaine/silicone pour les installations extérieures. Certaines conceptions utilisent une isolation immergée dans l’huile pour obtenir une durée de vie prolongée et une capacité thermique plus élevée.
Q : Comment un transformateur de potentiel monophasé de 13,8 kV doit-il être connecté dans une sous-station ?
R : Pour la mesure phase-terre, le primaire PT est connecté entre une phase et la terre. Dans un système triphasé, un ensemble de PT monophasés ou une unité PT triphasée peut être utilisé pour mesurer les tensions ligne à ligne et ligne à terre.
Q : Quels problèmes peuvent survenir avec les transformateurs de potentiel monophasés de 13,8 kV dans les sous-stations ?
R : Les problèmes courants incluent la dégradation de l'isolation, la ferrorésonance dans certaines conditions de commutation, la surchauffe due à une surcharge et les conditions d'ouverture du circuit secondaire qui peuvent provoquer des tensions dangereusement élevées.
