Alors que les systèmes de distribution électrique deviennent de plus en plus complexes, une mesure précise de la tension et une protection fiable sont plus importantes que jamais. UNTransformateur de potentiel monophasé de 13,8 Kv dans la sous-stationjoue un rôle essentiel en garantissant une transformation précise de la tension pour les systèmes de mesure, de surveillance, de protection des relais et d'automatisation.
XiFase spécialise dans la fourniture de produits de haute qualitéTransformateur de potentiel monophasé de 13,8 Kv dans la sous-stationdes solutions conçues pour les réseaux de services publics modernes, les sous-stations industrielles, les installations d'énergie renouvelable et les infrastructures de distribution d'électricité. Cet article explore les principes de fonctionnement, la construction, les avantages, les spécifications techniques, les applications, les considérations d'installation et les exigences de maintenance de ces composants essentiels de la sous-station.
Un transformateur de potentiel (PT), également appelé transformateur de tension (VT), est un transformateur de mesure conçu pour abaisser les niveaux de tension primaire élevés jusqu'à de faibles tensions secondaires normalisées adaptées aux instruments de mesure, aux relais de protection, aux systèmes SCADA et aux équipements de surveillance.

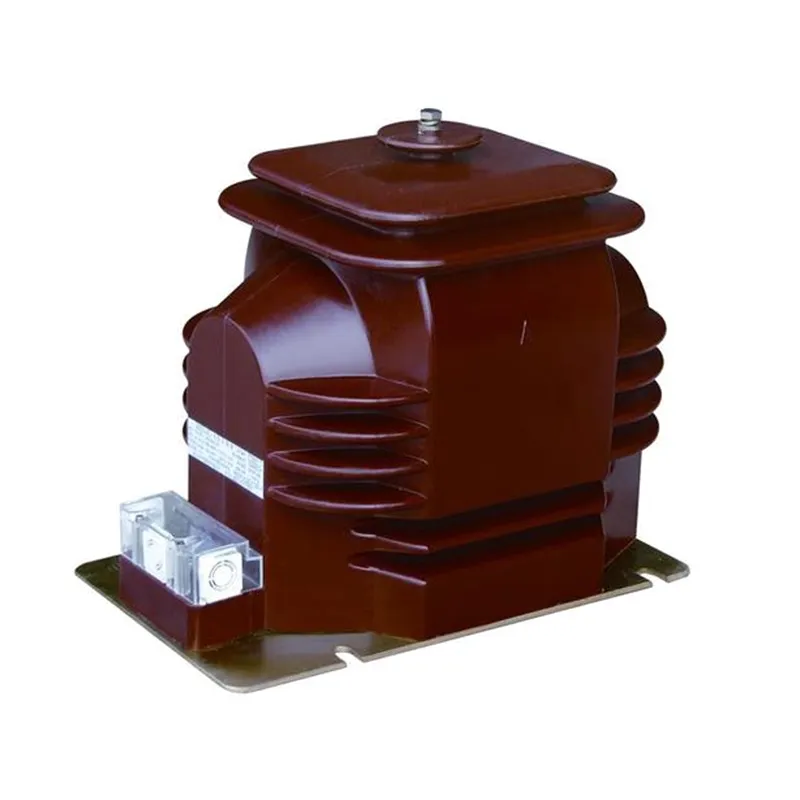

A Transformateur de potentiel monophasé de 13,8 Kv dans la sous-stationconvertit spécifiquement les tensions du système électrique moyenne tension d'environ 13,8 kV en sorties sûres et mesurables telles que 120 V, 110 V ou d'autres valeurs standardisées.
Ces transformateurs assurent l'isolation électrique entre les circuits haute tension et les systèmes de contrôle basse tension tout en conservant une grande précision de mesure.
Le principe de fonctionnement est basé sur l'induction électromagnétique. Lorsque l'enroulement primaire est connecté au réseau 13,8 kV, un flux magnétique est généré au sein du noyau du transformateur.
Ce flux magnétique induit une tension proportionnelle dans l'enroulement secondaire en fonction du rapport de spires entre les enroulements primaire et secondaire.
Le signal basse tension qui en résulte peut alimenter en toute sécurité :
En reproduisant avec précision la forme d'onde de la tension primaire, le transformateur permet une surveillance et une protection fiables sur l'ensemble de la sous-station.
Un transformateur de potentiel 13,8 kV de haute qualité se compose de plusieurs composants critiques qui garantissent la sécurité de fonctionnement et la précision des mesures.
| Composant | Fonction |
|---|---|
| Enroulement primaire | Connecté directement au système moyenne tension |
| Enroulement secondaire | Fournit une sortie de tension réduite pour les instruments |
| Noyau magnétique | Transfère efficacement le flux magnétique |
| Système d'isolation | Assure la rigidité diélectrique et la sécurité |
| Boîtier en porcelaine ou en polymère | Protège les composants internes des conditions environnementales |
| Assemblage des bornes | Fournit des connexions électriques sécurisées |
| Structure de mise à la terre | Améliore la sécurité opérationnelle |
Les fabricants haut de gamme tels que XiFa utilisent des matériaux d'isolation avancés et des techniques d'enroulement de précision pour maximiser la fiabilité et la durée de vie.
Bien que les spécifications varient en fonction des exigences du projet, les paramètres suivants se retrouvent couramment dans les applications de sous-stations.
| Paramètre | Valeur typique |
|---|---|
| Tension nominale | 13,8 kilovolts |
| Type de phase | Monophasé |
| Fréquence | 50 Hz / 60 Hz |
| Tension secondaire | 120V, 110V ou personnalisé |
| Classe de précision | 0,2, 0,5, 1,0 |
| Niveau d'isolation | Selon les normes CEI/ANSI |
| Installation | Extérieur ou intérieur |
| Méthode de refroidissement | Refroidissement naturel par air |
| Classe de protection | Conception résistante aux intempéries |
Les transformateurs de potentiel fournissent une mise à l'échelle de tension très précise, permettant une mesure précise et une analyse du système.
Les relais de protection s'appuient sur des entrées de tension précises pour détecter rapidement et précisément les conditions de fonctionnement anormales.
En isolant les équipements de mesure des circuits haute tension, les PT réduisent considérablement les risques électriques.
La surveillance continue de la tension améliore la conscience opérationnelle et prend en charge les programmes de maintenance préventive.
Des systèmes d'isolation de haute qualité et des boîtiers durables permettent des décennies de fonctionnement fiable.
Les sous-stations modernes dépendent de plus en plus de systèmes numériques de surveillance et d'automatisation qui nécessitent des données de tension précises.
Le transformateur de potentiel monophasé de 13,8 kV est largement utilisé dans de nombreux secteurs.
Partout où une mesure et une protection précises de la tension sont nécessaires, ces transformateurs jouent un rôle crucial.
La sélection du bon PT nécessite une évaluation minutieuse de plusieurs facteurs techniques.
Assurez-vous que le transformateur correspond à la tension nominale du système et aux exigences d'isolation.
Les applications de mesure des revenus nécessitent généralement des classes de précision plus élevées que les systèmes de surveillance généraux.
Calculez la charge totale connectée à partir des compteurs, des relais et des équipements de surveillance.
Tenez compte des exigences en matière d’humidité, de niveau de pollution, d’altitude, de température et sismique.
Vérifiez la conformité aux normes CEI, ANSI, IEEE et des services publics locaux.
Une installation correcte est essentielle pour obtenir une fiabilité à long terme.
Le respect de ces procédures minimise les problèmes de mise en service et améliore la longévité des équipements.
La maintenance de routine garantit des performances continues et la fiabilité du système.
| Activité d'entretien | Fréquence recommandée |
|---|---|
| Inspection visuelle | Mensuel |
| Vérification de l'étanchéité des bornes | Trimestriel |
| Test de résistance d'isolation | Annuellement |
| Nettoyage des isolateurs | Au besoin |
| Inspection thermique | Annuellement |
| Vérification de l'étalonnage | Selon les normes des services publics |
La maintenance préventive réduit considérablement les pannes inattendues et les coûts de remplacement.
| Fonctionnalité | Transformateur de Potentiel (PT) | Transformateur de courant (CT) |
|---|---|---|
| Fonction principale | Mesure de tension | Mesure actuelle |
| Connexion | Parallèle | Série |
| Sortir | Tension réduite | Courant réduit |
| Valeur secondaire typique | 110V ou 120V | 1A ou 5A |
| Application | Mesure et protection | Mesure et protection |
Les deux transformateurs de mesure fonctionnent ensemble pour assurer une surveillance et une protection complètes du système électrique.
Le secteur de l’électricité évolue rapidement vers des sous-stations numériques et des infrastructures de réseau intelligentes.
Les développements futurs comprennent :
Des fabricants tels que XiFa continuent d'investir dans des technologies avancées de transformateurs pour répondre à ces exigences émergentes de l'industrie.
Son objectif principal est de réduire en toute sécurité les niveaux de haute tension à des basses tensions standardisées adaptées aux dispositifs de mesure, de mesure et de protection.
Une mesure précise de la tension garantit une facturation fiable, une surveillance du système, une détection des défauts et une coordination de la protection.
Oui. De nombreux modèles sont spécialement conçus pour une installation extérieure avec des systèmes d’isolation et de boîtier résistants aux intempéries.
Avec un entretien approprié, les transformateurs de potentiel de haute qualité offrent souvent une durée de vie supérieure à 25 ans.
Les normes CEI, ANSI, IEEE et spécifiques aux services publics sont généralement référencées lors de la sélection et de l'installation des transformateurs de potentiel.
Les services publics, les installations industrielles, les installations d’énergie renouvelable, les systèmes de transport, les opérations minières et les réseaux électriques commerciaux en dépendent tous.
A Transformateur de potentiel monophasé de 13,8 Kv dans la sous-stationest un composant fondamental pour la mesure de tension, la protection des relais, la mesure de l'énergie et la surveillance du système électrique. Sa capacité à fournir une transformation de tension précise tout en maintenant l'isolation électrique le rend indispensable pour les sous-stations modernes et les systèmes électriques industriels.
Qu'il s'agisse de réseaux de distribution de services publics, de projets d'énergie renouvelable ou d'installations industrielles, la sélection d'un transformateur fiable auprès d'un fabricant expérimenté peut améliorer considérablement la sécurité opérationnelle, la précision des mesures et la fiabilité du système.
Vous recherchez une solution fiable et performante pour votre prochain projet de sous-station ?XiFapropose des transformateurs de potentiel conçus par des professionnels, conçus pour répondre aux normes internationales exigeantes et aux diverses exigences d'application.Contactez-nousdès aujourd'hui pour discuter des besoins de votre projet, demander une assistance technique ou obtenir un devis personnalisé de notre équipe d'experts.
