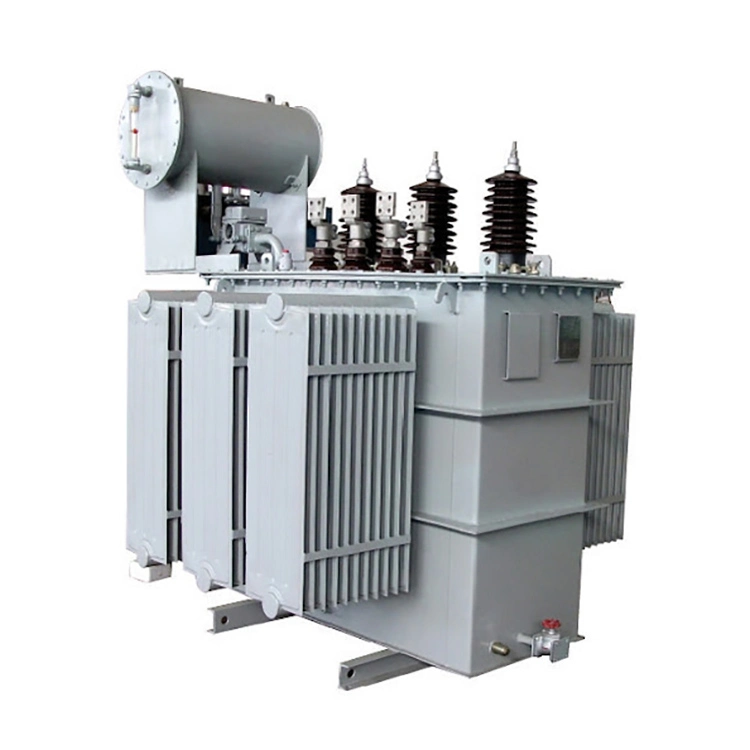

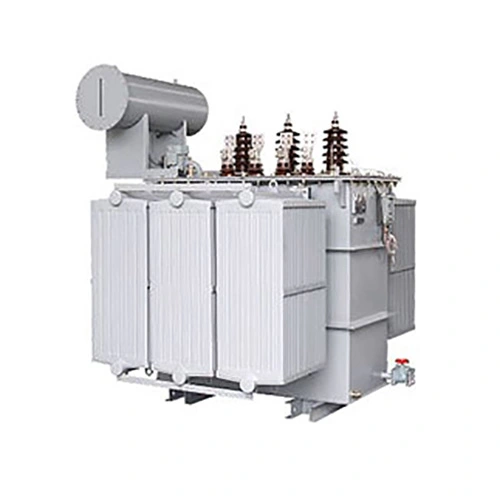

Transformateur de puissance immergé dans l'huile de 33kv 35kv 2000 Kva

Un transformateur de puissance immergé dans l'huile de 33 kv, 35 kv, 2 000 kva est un équipement de puissance dans lequel le noyau et les enroulements sont entièrement immergés dans de l'huile isolante. L'huile sert à plusieurs fins, notamment l'isolation électrique, la dissipation thermique et la protection des composants. Le principe de fonctionnement est basé sur l'induction électromagnétique. Lorsqu'un courant alternatif est appliqué à l'enroulement primaire, un flux magnétique alternatif est généré à l'intérieur du noyau. Ce champ magnétique changeant induit une tension dans l'enroulement secondaire. Il permet le transfert et la conversion de l'énergie électrique.

L'huile isolante joue un rôle essentiel tout au long de ce processus. Il isole électriquement les composants sous tension tout en éliminant simultanément la chaleur générée pendant le fonctionnement. Grâce à ces caractéristiques, les transformateurs de puissance immergés dans l'huile A 33kv 35kv 2000 kva sont largement utilisés dans les centrales de production d'électricité, les sous-stations, les réseaux de distribution industriels et d'autres applications qui nécessitent une transmission d'énergie fiable à haute tension et à haute capacité.

Spécification technique :

Structure et principe de fonctionnement :

Un transformateur de puissance immergé dans l'huile de 33 kv, 35 kv, 2 000 kva se compose de plusieurs composants clés, dont le transformateur comprend le noyau magnétique, les enroulements, le réservoir d'huile, le conservateur, les bagues, le changeur de prises et le relais de gaz.

Basés sur la conception structurelle, les transformateurs de puissance immergés dans l'huile de 33 kv, 35 kv et 2 000 kva sont généralement divisés en deux catégories. Le premier est le transformateur à noyau, dans lequel les enroulements entourent le noyau magnétique. Cette conception est la plus couramment utilisée dans les systèmes électriques modernes. Le second est le transformateur de type coque, dans lequel le noyau magnétique entoure les enroulements et est généralement utilisé dans des applications spécialisées.

Chaque composant se voit appliquer une fonction importante. Le réservoir d'huile stocke l'huile isolante et doit offrir d'excellentes performances d'étanchéité. Le conservateur s'adapte non seulement aux changements de volume d'huile causés par les variations de température, mais aide également à maintenir un niveau d'huile stable. Les traversées permettent aux conducteurs électriques de passer à travers le boîtier du transformateur de puissance immergé dans l'huile de 33 kv, 35 kv et 2 000 kva tout en maintenant une isolation sûre entre les conducteurs sous tension et les pièces métalliques mises à la terre.

Les fonctions d’isolation et de refroidissement de l’huile de transformateur sont obtenues grâce à ses propriétés physiques. Sa rigidité diélectrique élevée assure une isolation électrique efficace entre les composants sous tension. Dans le même temps, sa faible viscosité permet une circulation fluide dans tout le transformateur immergé dans l'huile, ce qui permet un transfert de chaleur efficace. Pendant le fonctionnement, l'huile s'écoule autour des enroulements et du noyau pour absorber la chaleur et la transporter vers les radiateurs. De plus, la chaleur est ensuite libérée dans l'environnement par le biais d'un refroidissement naturel par air ou de systèmes de refroidissement améliorés si nécessaire.
