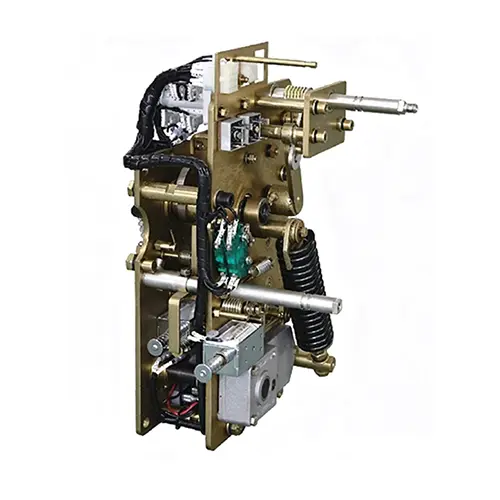

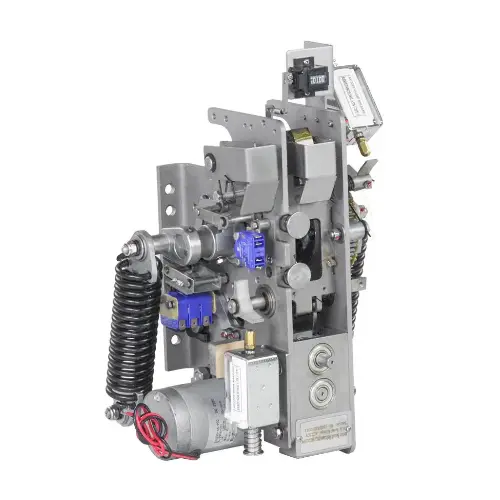

Le principe de base du mécanisme de commande de charge à ressort du disjoncteur à vide réside dans le stockage, la rétention et le relâchement de l'énergie du ressort pour permettre une commutation rapide et fiable.
Stockage d'énergie : le moteur comprime/étire le ressort de fermeture via des engrenages et des cames, convertissant l'électricité en potentiel élastique ; les interrupteurs de fin de course arrêtent le moteur une fois complètement chargé.
Rétention d'énergie : les cliquets/cliquets verrouillent le ressort en veille, prêt à être activé.
Libération d'énergie : sur commande, le verrou se libère et l'énergie du ressort entraîne la fermeture des contacts (connexion du circuit) ou l'ouverture (extinction de l'arc et coupure de courant).
| Paramètres | Unités | Paramètres techniques |
| Énergie de sortie de fermeture | J | 85-120 |
| Angle de sortie du mécanisme de fermeture et d'ouverture | o | 42-46 |
| Logarithme des contacts de l'interrupteur auxiliaire | 一 | 6K6B |
| Logarithme de contact du commutateur de déplacement | 一 | 2K2B |
| Temps de charge du moteur | S | <10 |
| Moment chargé géré | N·m | <20 |
| Puissance du moteur | W | 40 (CA/CC 220 V/110 V) |
| Résistance magnétique électrique de fermeture (DC) | Ω | 130(220V)/33(110V) |
| Résistance magnétique électrique de fermeture (AC) | Ω | 56(220V)/10,3(110V) |
| Résistance d'ouverture de l'aimant électrique (DC) | Ω | 105(220V)/33(110V) |
| Résistance d'ouverture de l'aimant électrique (AC) | Ω | 39(220V)/10,3(110V) |
| Endurance du mécanisme | Ts | 10000 |
1. Rapide et fiable : le stockage d'énergie motorisé s'effectue en <10 s, avec une libération d'énergie instantanée assurant une commutation précise et rapide (temps d'ouverture <30 ms).
2. Double fonctionnement : prend en charge le stockage/actionnement d'énergie électrique et manuel, garantissant un fonctionnement même en cas de panne de courant.
3. Longue durée de vie : la structure mécanique robuste permet jusqu'à 10 000 opérations, avec des performances stables sous les forces de court-circuit.
4. Sûr et stable : les mécanismes de verrouillage empêchent le déclenchement accidentel, tandis que le contrôle mécanique-électrique coordonné garantit un fonctionnement sans erreur.
5. Faible maintenance : la conception modulaire simplifie le remplacement des pièces, réduisant ainsi les temps d'arrêt et les coûts opérationnels.
● Avant l'installation, vérifiez l'apparence et les pièces pour déceler tout dommage, et confirmez que le modèle et les paramètres sont cohérents.
● Installez fermement le mécanisme sur le corps du disjoncteur conformément au plan d'assemblage, en garantissant la concentricité et une connexion étanche.
● Ajustez correctement la bielle, la course et la position limite pour garantir une action stable et flexible.
● Connectez correctement le circuit de commande et testez les fonctions de stockage d'énergie manuel, de stockage d'énergie électrique, de fermeture et d'ouverture une par une.
● Inspectez régulièrement les fixations pour éviter qu'elles ne se desserrent et gardez le mécanisme propre et sec.
● Lubrifiez les pièces rotatives et de friction à intervalles réguliers pour garantir un fonctionnement fluide.
● Vérifiez l'état des ressorts, des bobines, des interrupteurs auxiliaires et du câblage pour déceler un échauffement anormal ou des dommages.
● Testez périodiquement les performances des actions pour garantir une ouverture et une fermeture fiables.
● Remplacez les pièces usées à temps et conservez des dossiers de maintenance complets.
● Une formation gratuite en ligne/sur site est dispensée, couvrant des aspects tels que l'installation et la mise en service, la maintenance quotidienne et le diagnostic des pannes, aidant ainsi l'équipe d'exploitation et de maintenance du client à acquérir rapidement des compétences opérationnelles.
● Dans les 12 mois à compter de la date d'acceptation et de qualification de l'équipement sur site. Pendant la période de garantie, les composants essentiels qui ne sont pas endommagés par des facteurs humains (tels que le moteur de stockage d'énergie, la bobine de fermeture et d'ouverture, le ressort, l'interrupteur auxiliaire, etc.) seront fournis pour remplacement et réparation.
