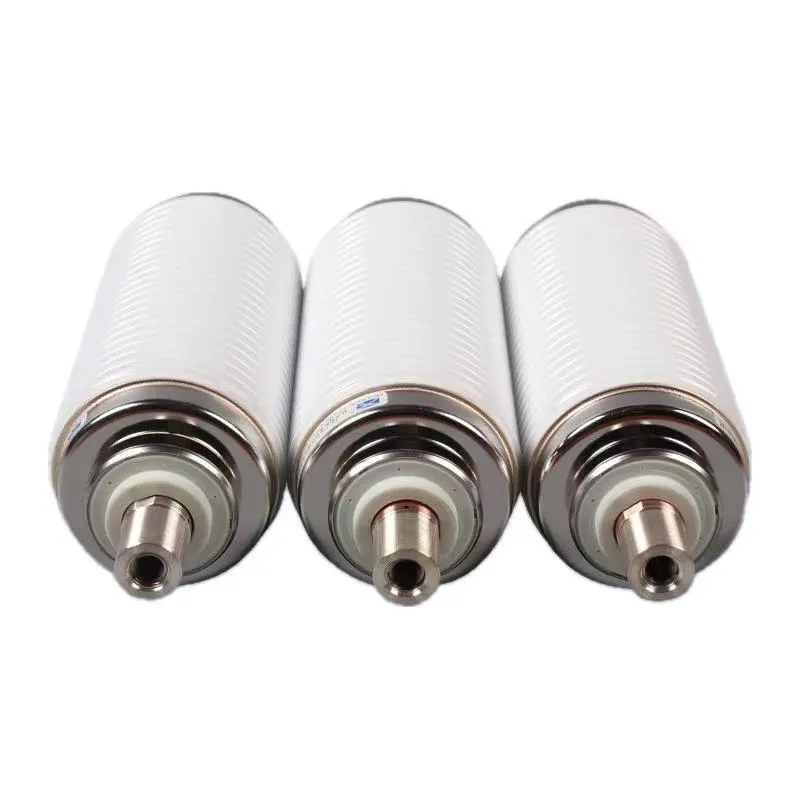

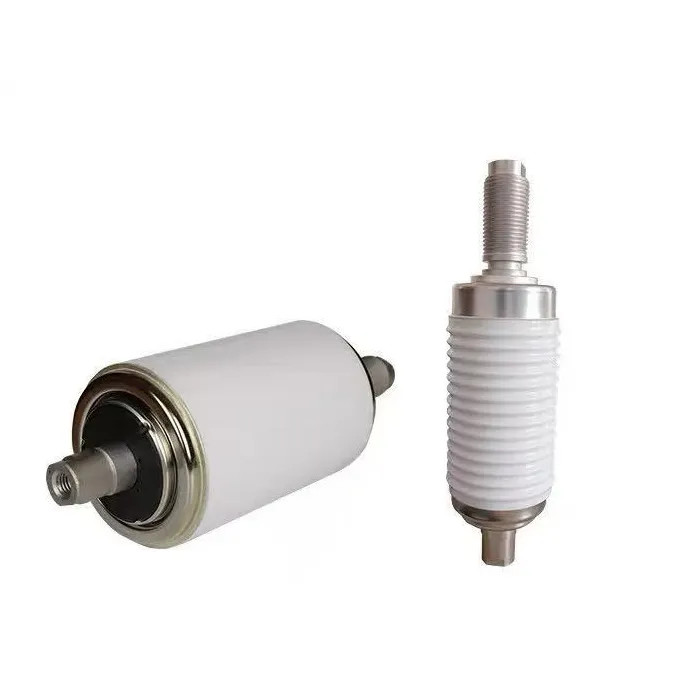

Interrupteur de bouteille sous vide 11kv 25ka Vcb

L'interrupteur de bouteille à vide 11kv 25ka vcb est le composant principal d'extinction d'arc des disjoncteurs à vide moyenne tension, largement utilisé dans les systèmes de distribution d'énergie 11kV. Il adopte une coque en céramique entièrement scellée, avec des contacts en alliage CuCr50 et un moyen d'extinction d'arc sous vide poussé (≤5×10⁻⁴ Pa), doté d'une structure compacte, d'un poids léger et d'excellentes performances d'isolation. Le courant nominal de coupure en court-circuit est de 25 kA, le courant nominal varie de 630 A à 2 000 A et la durée de vie mécanique est supérieure à 10 000 opérations, répondant aux normes CEI 62271-100, adapté aux appareillages intérieurs dans les scénarios industriels et de distribution d'énergie.

Le principe de fonctionnement de l'interrupteur à bouteille sous vide 11kv 25ka vcb est basé sur l'extinction de l'arc sous vide : lors de la fermeture, le contact mobile est entraîné par le mécanisme de commande pour entrer en contact avec le contact statique, formant ainsi un chemin de courant. Lors de l'ouverture, les contacts se séparent pour générer un arc, qui est rapidement refroidi et éteint en raison de la faible densité de particules sous vide, avec récupération instantanée de la rigidité diélectrique. Pendant le fonctionnement, le système de blindage absorbe l'énergie de l'arc pour empêcher le dépôt de vapeur métallique, tandis que le soufflet en acier inoxydable assure l'étanchéité à l'air pendant le mouvement des contacts, garantissant ainsi un fonctionnement stable et fiable du système électrique.

Avantages :

Forte capacité de coupure : interrompt de manière fiable le courant de court-circuit de 25 kA, conformément aux normes CEI 62271-100.

Rapide et stable : Arc éteint en millisecondes ; pas de rallumage ; la vitesse de récupération diélectrique est inégalée.

Longue durée de vie et faible entretien : les contacts CuCr ont une faible usure ; durée de vie mécanique ≥10 000 opérations ; presque sans entretien.

Sûr et respectueux de l'environnement : pas de pétrole/gaz ; aucun risque d'explosion/d'incendie ; arc non exposé ; faible bruit et zéro pollution.

Compact et fiable : petite taille, poids léger, grande adaptabilité aux appareillages de commutation intérieurs ; performances stables dans des conditions difficiles.

FAQ

Q : Comment installer et entretenir l'interrupteur de bouteille sous vide 11kv 25ka vcb ?

R : Tout d’abord, installez verticalement dans VCB et assurez la concentricité avec le mécanisme de fonctionnement.

Deuxièmement, évitez les chocs mécaniques et gardez propre/sec pendant l'installation.

Enfin, aucune maintenance interne n'est requise ; remplacer lorsque l'usure des contacts dépasse la limite (≤3 mm).

Vérifier régulièrement l'isolation et l'étanchéité ; suivre les cycles de test du fabricant.

Q : Est-il compatible avec les systèmes d’alimentation 12 kV ?

R : Oui, il est entièrement compatible. La tension nominale est de 11 kV, conçue pour correspondre au système de distribution d'énergie de 12 kV, répondant ainsi aux besoins réels des applications de la plupart des scénarios moyenne tension.

Q : Quel matériau de contact est utilisé et quels sont ses avantages ?

R : Il adopte des contacts en alliage CuCr50, qui présentent les avantages d'une faible usure, d'une forte résistance à l'arc et d'une longue durée de vie, garantissant des performances de rupture stables même sous un courant de court-circuit de 25 kA.

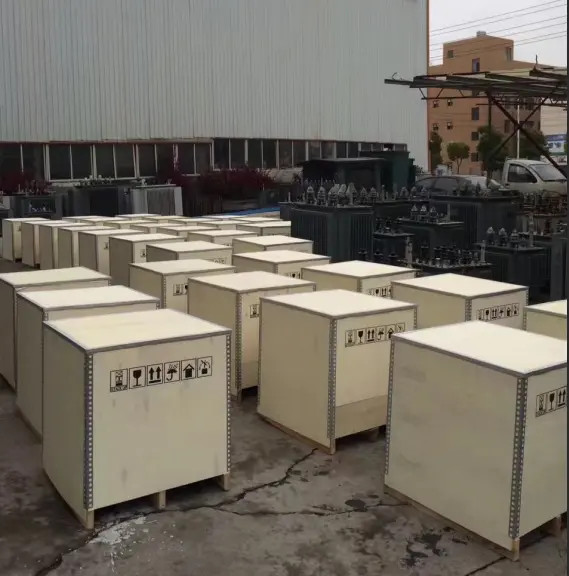

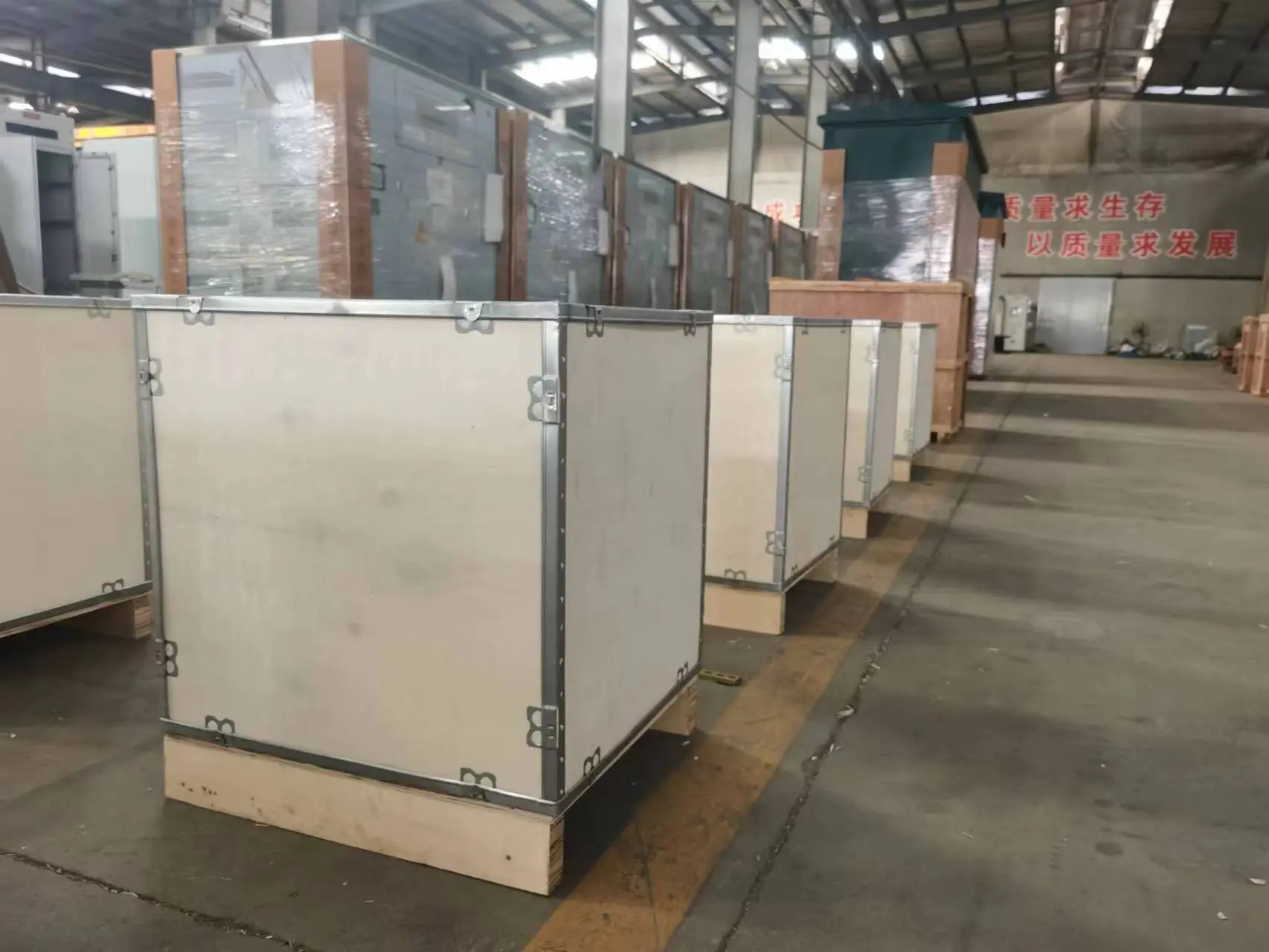

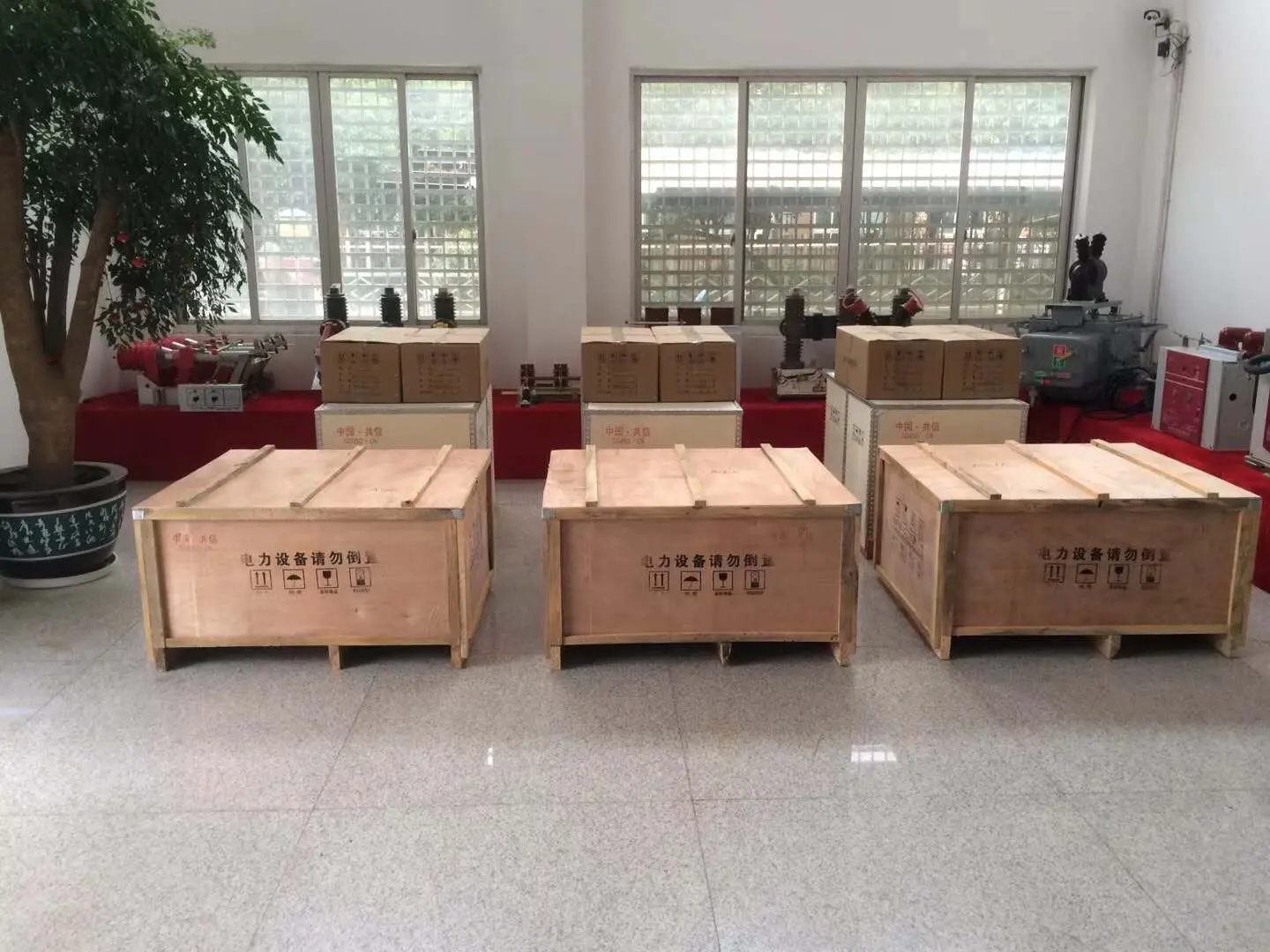

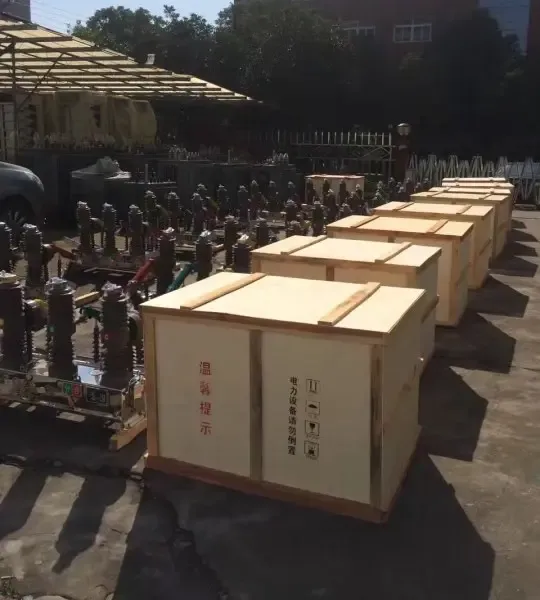

Emballage et expédition des produits :
