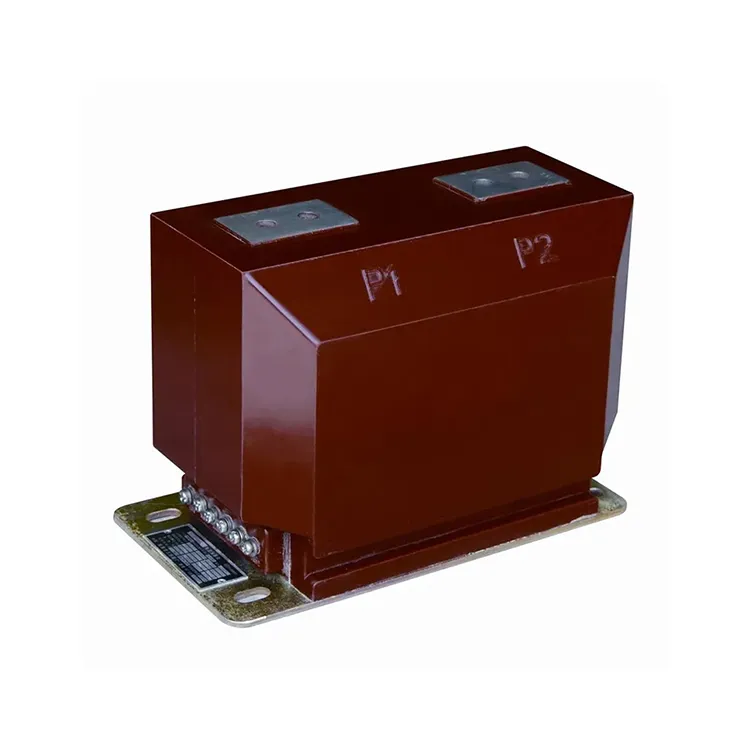

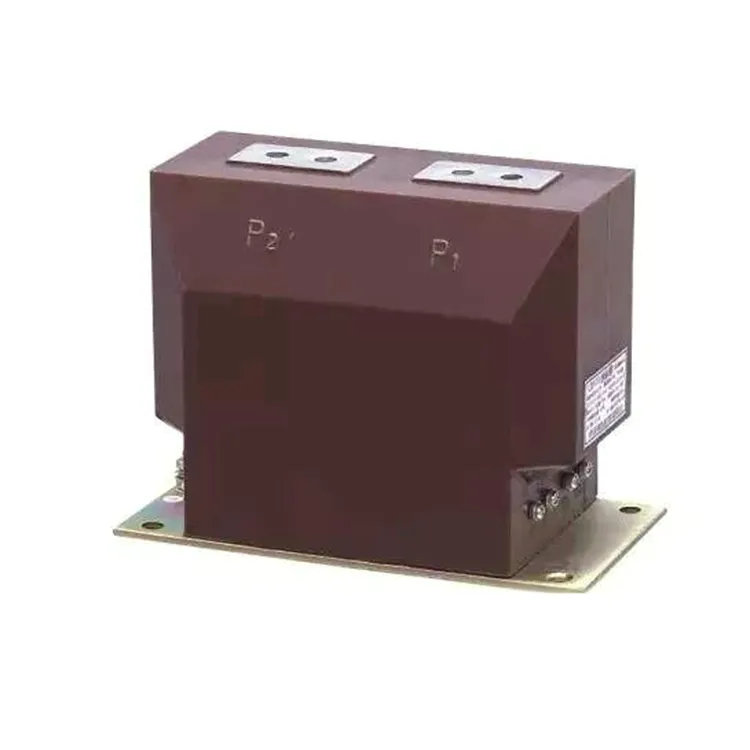

Le transformateur de courant électrique en résine moulée est une unité intérieure de type poteau en résine époxy, moulée sous vide, conçue pour les systèmes électriques de niveau de tension de 10 kV avec une fréquence nominale de 50 Hz. Il est principalement utilisé pour la mesure du courant, la mesure de l'énergie et le relais de protection.
Le transformateur de courant électrique ct moulé en résine adopte un processus de moulage de résine époxy entièrement fermé, dans lequel le noyau est fabriqué à partir d'un matériau magnétique de haute qualité, et les bobines primaires et secondaires ainsi que le noyau sont noyés dans de la résine. Cette construction offre d’excellentes performances en matière d’isolation, de résistance à l’humidité et de résistance à la pollution. La surface d'un transformateur de courant électrique en résine moulée ne nécessite aucun revêtement supplémentaire et le transformateur de courant peut être installé dans plusieurs positions.
La gamme couvre à la fois les classes de mesure, telles que 0,2S et 0,5S, et les classes de protection, telles que 10P10 et 10P20. Une conception multi-rapports est disponible sur un transformateur de courant électrique moulé en résine, pour le rendre bien adapté à une utilisation dans des panneaux électriques à revêtement métallique.

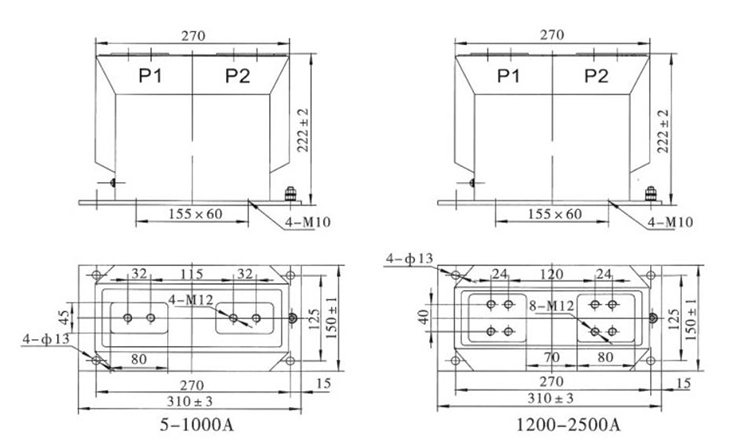

| Taper | Courant nominal primaire (A) | Classe de précision | Classe de précision et sortie nominale cosΦ = 0,8 | Courant thermique Shory-Time (kA/S) | Courant dynamique nominal (kA) | ||||
| 0,2 (s) | 0,5 (s) | 10P10 | 10P15 | 10P20 | |||||
| LZZBJ9-10 | 5-150 | 0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P | 10 | 10 | 15 | 15 | 10 | 100I1n | 250I1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 12h00-15h00 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
Q : Quels paramètres techniques faut-il vérifier lors de la sélection d'un transformateur de courant électrique en résine moulée ?
R : les paramètres clés suivants doivent être vérifiés lors de la sélection :
1. Classe de précision : pour le comptage/mesure (par exemple 0,2 s ou 0,5) et à des fins de protection (par exemple 10P10, 5P10, etc.).
2. Courant primaire nominal et courant secondaire (le rapport de transformation).
3. Courant thermique de courte durée (Ith) et capacité de tenue au courant de courte durée (pour les conditions de défaut).
4. Niveaux d'isolation (tenue en tension, tension nominale de choc, etc.).
5. Tolérances environnementales : Plage de température, altitude, humidité, niveau de pollution.
6. Charge : la charge VA que le secondaire doit piloter sans dégrader la précision.
Q : Dans quels environnements ou applications les transformateurs de courant électriques en résine moulée sont-ils particulièrement adaptés ?
R : l’environnement ou l’application suivant convient à un transformateur de courant électrique en résine moulée :
1. Appareillage intérieur, où l’espace est limité et où l’isolation est cruciale.
2. Dans des environnements difficiles ou pollués (poussière, humidité, produits chimiques) où les pièces ouvertes ou l'huile pourraient se dégrader.
3. Dans les circuits de mesure et de protection qui nécessitent une mesure stable et précise sur de longues périodes.
4.Applications où une faible maintenance et une fiabilité élevée sont importantes.
