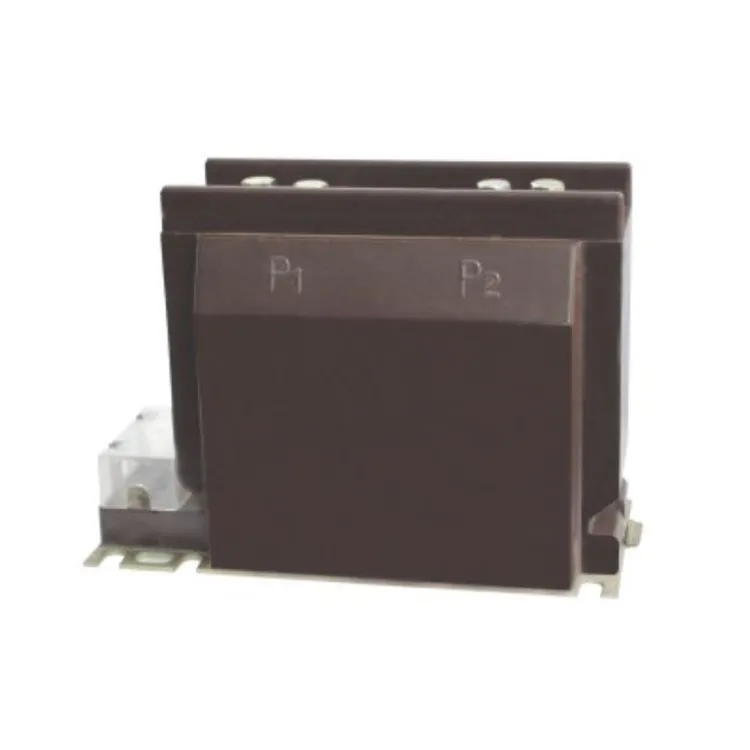

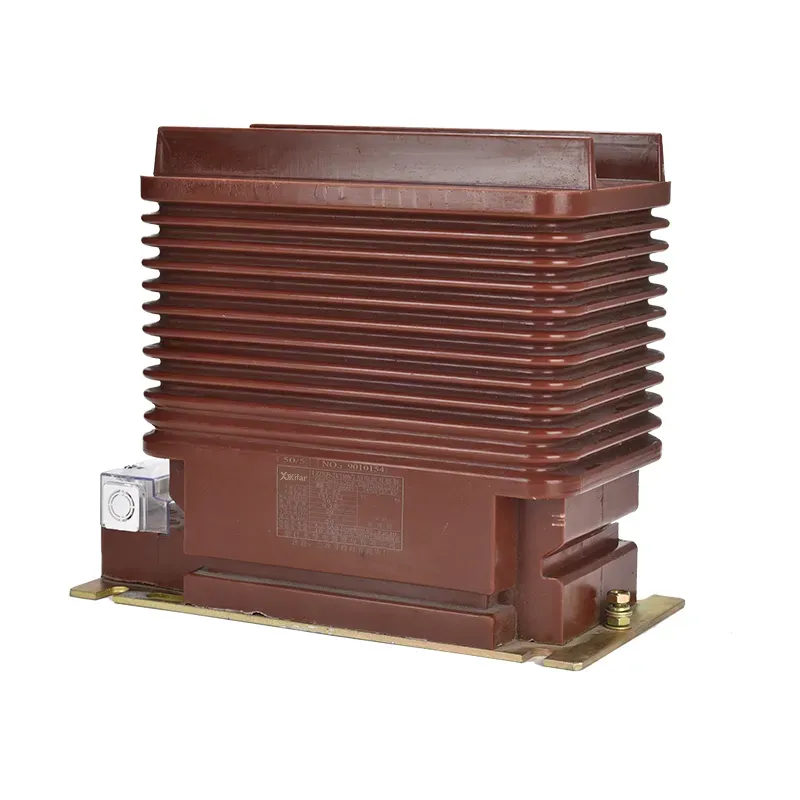

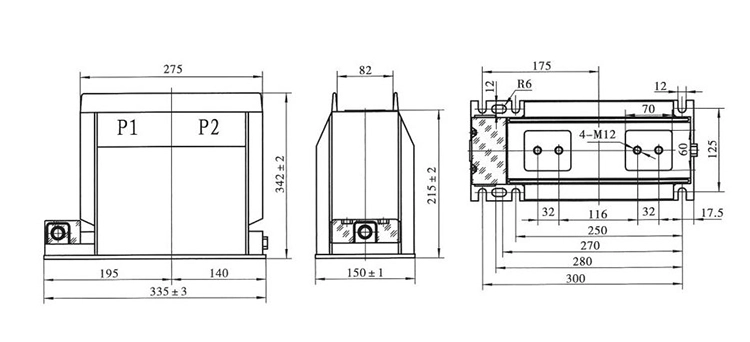

Le transformateur de courant ct avec des valeurs primaires de 200 A, 300 A, 500 A et 800 A et une sortie secondaire standard de 5 A est conçu pour des applications fiables de mesure et de protection de courant dans les systèmes électriques de niveau de tension de 10 à 35 kV.
Chaque transformateur de courant ct 200 300 500 800 5a utilise un conducteur en cuivre enroulé avec précision et un noyau magnétique de qualité solide pour conserver d'excellentes performances sur un rapport précis sur toute la plage de fonctionnement. Le transformateur de courant ct 200 300 500 800 5a est conçu pour fournir une sortie secondaire stable dans diverses conditions de charge, afin de le rendre adapté aux circuits de mesure et de protection.
Le boîtier est fabriqué à partir d'un matériau isolant durable et ignifuge qui offre une excellente résistance à l'humidité et aux contraintes environnementales. La conception compacte permet une installation facile dans les panneaux de commutation, les armoires de commande et les tableaux de distribution d'énergie.
| Taper | Courant nominal primaire (A) | Classe de précision | Classe de précision et sortie nominale cosΦ = 0,8 | Courant thermique Shory-Time (kA/S) | Courant dynamique nominal (kA) | |||
| 0,2 (s) | 0,5 (s) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 à 600 | 45 | 112.5 | ||||||
| 750 à 1250 | 80 | 160 | ||||||
Q : Que signifie un rapport TC tel que 200/5A dans un transformateur de courant ct 200 300 500 800 5a ?
R : dans un transformateur de courant ct 200 300 500 800 5a, un rapport CT de 200/5A signifie que lorsque 200 ampères circulent dans le conducteur primaire, l'enroulement secondaire délivre 5 ampères. Le même principe s'applique aux autres rapports : 300/5A, 500/5A, 800/5A, etc. Le rapport garantit que les courants primaires importants peuvent être réduits à une valeur secondaire standardisée pour une mesure et une protection sûres.
Q : Comment choisir le bon rapport CT ?
R : Le rapport CT doit être sélectionné en fonction du courant de charge maximal du système. Par exemple, si votre départ transporte normalement 180 A avec des pics occasionnels jusqu'à 220 A, un TC 200/5A conviendra. Si le courant devrait atteindre 450 à 500 A, alors un TC 500/5A serait plus approprié. L’objectif est d’éviter à la fois le surdimensionnement, qui réduit la précision à faible charge, et le sous-dimensionnement, qui risque de saturation.
Q : Quelles classes de précision sont disponibles pour le transformateur de courant ct 200 300 500 800 5a ?
R : À des fins de mesure, les classes courantes incluent 0,2, 0,2S, 0,5 et 0,5S. Pour la protection, les classes typiques sont 5P10, 10P10 ou 10P20. La classe requise dépend de si le TC sera utilisé pour le comptage des revenus, la surveillance générale ou les relais de protection.
