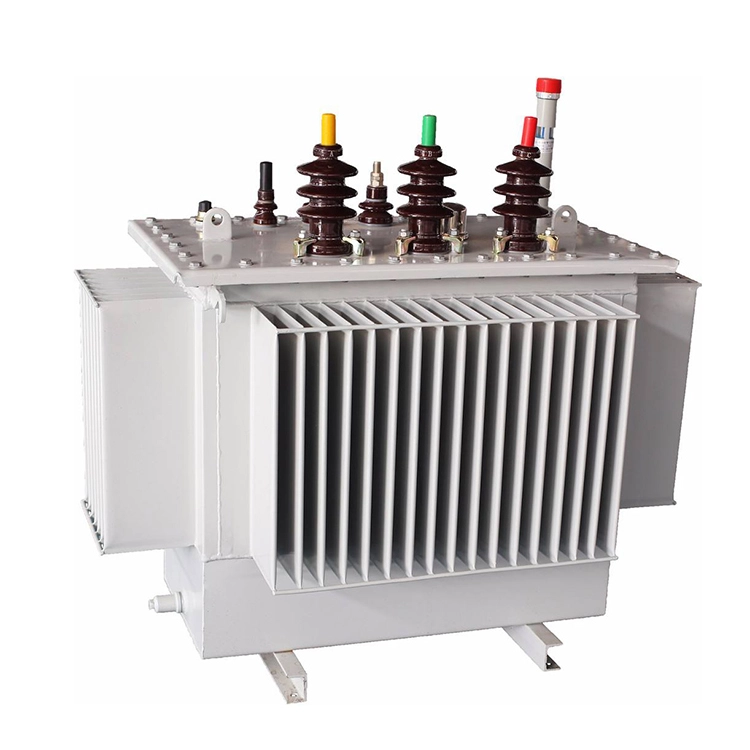

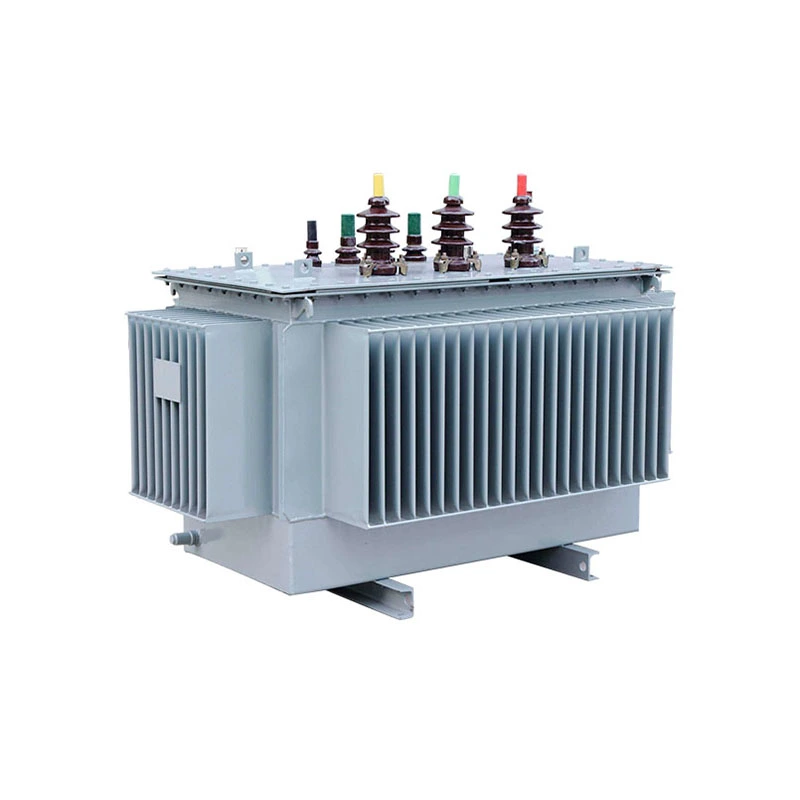

Transformateur de distribution monté sur poteau 200kva

Ce transformateur de distribution monté sur poteau 200 kva adopte principalement une conception triphasée. Les combinaisons de tension nominale conventionnelles incluent 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV, etc., couvrant diverses options adaptées aux différents réseaux électriques régionaux. L'équipement est équipé en standard d'une régulation de tension sans excitation, avec une plage de régulation de tension de ±5 % ou ±2×2,5 %. Le groupe de connexion peut être sélectionné comme Dyn11 ou Yyn0.

Dans des conditions de 50 Hz, le courant nominal du côté haute tension 10 kV est d'environ 11,55 A, du côté haute tension 11 kV, il est d'environ 10,50 A et le courant nominal du côté basse tension 0,4 kV est d'environ 288,68 A. L'impédance de court-circuit conventionnelle est de 4 %. Dans le même temps, il peut être personnalisé en fonction des exigences de l'utilisateur en matière de tension, de groupe de connexion, etc. L'efficacité énergétique peut être sélectionnée parmi les produits de la série à perte ordinaire, à faible perte et en alliage amorphe.

Paramètre technique :

Avantages :

Existe-t-il des différences entre le transformateur de distribution monté sur poteau 200 kva et le type monté sur socle ?

1.Le transformateur de distribution monté sur poteau 200kva est fixé sur le poteau électrique, à une certaine hauteur au-dessus du sol. Il n’occupe pas de ressources foncières précieuses et a peu d’impact sur l’espace au sol. Le transformateur monté sur socle est placé sur un socle en béton, ce qui nécessite une certaine surface.

2. Parce qu'il est en suspension dans l'air, les personnes et les animaux sont moins susceptibles d'entrer en contact avec lui, ce qui le rend relativement plus sûr. Cependant, même ainsi, il n’est pas nécessaire d’être trop nerveux en passant. Maintenir une distance normale est suffisant. Le transformateur monté sur socle est installé de manière relativement dissimulée.

3. Chaque transformateur unique a une plage d'alimentation limitée, allant généralement de 5 kVA à 167 kVA. Il est principalement utilisé pour alimenter un petit nombre d’utilisateurs sur une seule ligne. Cependant, le transformateur monté sur socle a une capacité relativement plus grande, allant de 75 kVA à 3 000 kVA.

4.Par rapport à l'équipement enterré sous terre, cette méthode d'installation aérienne présente des coûts de matériaux et des difficultés de construction inférieurs. C'est une solution d'alimentation très économique et pratique.

5.Le transformateur de distribution monté sur poteau 200kva est généralement un réservoir d'huile cylindrique, rempli d'huile de refroidissement pour l'isolation et la dissipation thermique. Le haut est la borne de connexion haute tension et le bas est la borne de connexion basse tension. Le design est très compact. Pour assurer la sécurité, il intègre souvent des parafoudres et des fusibles pour éviter les coups de foudre et les courts-circuits.

Principales parties des transformateurs montés sur poteaux

Type de montage frontal BT DB

Matériel de ligne de poteaux

Transformateur monté sur poteau

Type de montage latéral BT DB

Équipements de production

Machine à enrouler les feuilles

Unité de remplissage d'huile

Four à transformateur et unité de coulée

Four à transformateur

Centre de dépistage

Transformateurs en cours de transformation

Transformateur en séchage

Transformateur dans l'enroulement 2

Transformateur en enroulement

Le transformateur est en cours d'assemblage
