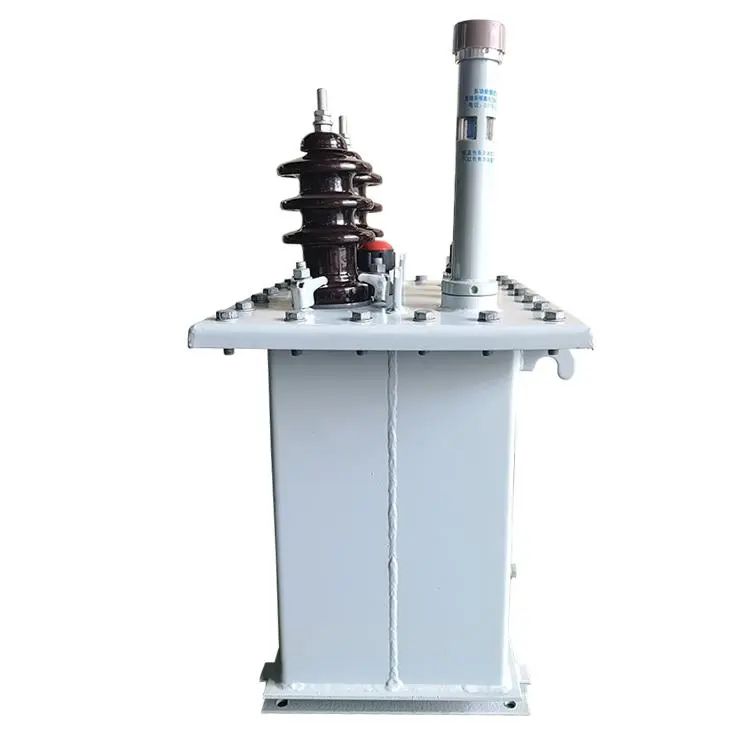

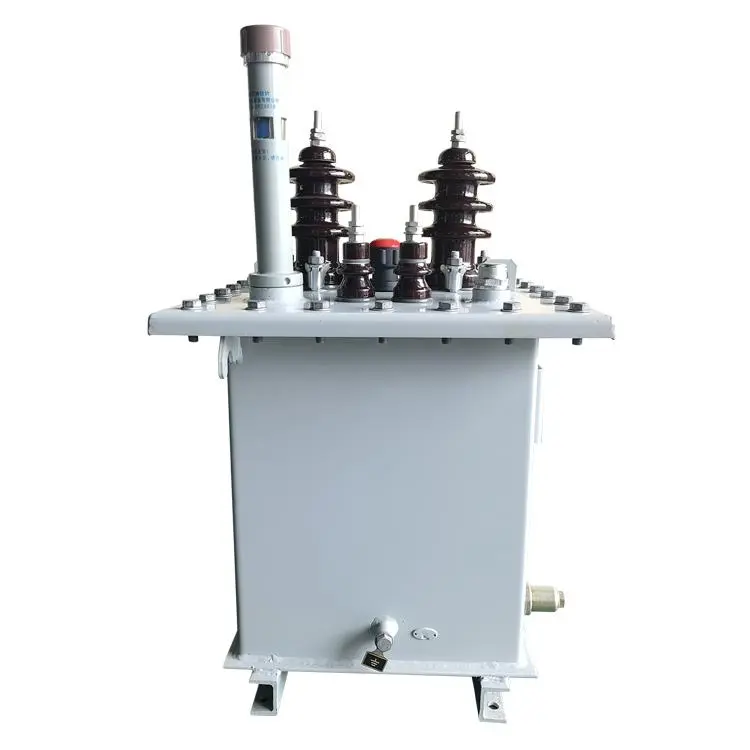

Le transformateur de distribution monophasé à montage sur poteau de 11 kV est une solution compacte et haute performance pour les systèmes de distribution d'énergie aériens. Il peut réduire la tension primaire de 11 kV à des tensions secondaires standard telles que 220 V ou 415 V, fournissant ainsi une alimentation sûre et fiable aux utilisateurs finaux.
Utilisant des noyaux en acier au silicium de qualité exceptionnelle et des enroulements en cuivre ou en aluminium, un transformateur de distribution monophasé à montage sur poteau de 11 kV minimise les pertes de charge et aucune perte de charge tout en étant conforme à la norme CEI 60076 et aux normes d'efficacité énergétique IEEE/ANSI associées. Le réservoir rempli d'huile est naturellement refroidi par ONAN et peut résister à une augmentation de température de 55 à 65 ℃, garantissant un fonctionnement fiable sous différentes charges.
Le transformateur de distribution monophasé à montage sur poteau de 11 kV est doté d'une bague robuste, d'un mécanisme de décompression et d'une fonction de protection contre les surtensions en option, ce qui le rend très résistant aux conditions météorologiques, avec de faibles coûts de maintenance et adapté à une installation sur des poteaux exposés.
Ce transformateur peut fournir une alimentation stable et sûre et possède une excellente capacité de surcharge, ce qui en fait un bon choix pour les utilisateurs.
|
Nom du produit |
Transformateur de distribution monté sur poteau 11 kV monophasé |
|
Numéro de phase |
Monophasé |
|
Fréquence nominale |
50 Hz / 60 Hz |
|
HT |
11 kV |
|
BT |
0,22 kV (220 V) / Personnalisable |
|
Mode de régulation de tension |
Changement de prise hors circuit (NLTC) |
|
Plage de taraudage |
±2×2,5% / ±5% |
|
Méthode de refroidissement |
ONAN (Huile Naturelle Air Naturelle) / Personnalisable |
|
Tension d'impédance |
4% ±10% |
|
Aucune perte de charge |
≤ 2,6 kW |
|
Perte de charge (75 ℃) |
≤ 19,6 kW |
|
Milieu de refroidissement |
Huile minérale/huile d'ester synthétique |
|
Matériau de base |
Tôle d'acier au silicium à grains orientés laminée à froid de haute qualité (CRGO) |
|
Matériau d'enroulement |
Cuivre électrolytique pur/aluminium (personnalisable) |
|
Température ambiante |
-40 ℃ ~ +40 ℃ |
|
Niveau de protection |
IP54 / Personnalisable |
Q : Un transformateur de distribution monophasé à montage sur poteau de 11 kV peut-il être personnalisé ?
R : Oui, ce transformateur peut être largement personnalisé en fonction des exigences spécifiques de votre réseau, garantissant un fonctionnement sûr et le respect des réglementations en vigueur. La tension primaire du transformateur de distribution monophasé à montage sur poteau de 11 kV peut être fixée à 11 kV, ou une configuration à double prise telle que 10,5 kV à 11,5 kV peut être adoptée. Pour répondre aux normes régionales en Europe, en Asie ou sur les marchés émergents, la sortie secondaire offre plusieurs options, notamment 230 V, 240 V, 220/440 V ou 415 V.
La gamme de matériaux de bobinage couvre tout, de l'aluminium léger et économique au cuivre à haute conductivité thermique, y compris les deux. De plus, le cuivre à haute conductivité thermique peut atteindre une efficacité plus élevée et de meilleures performances de dissipation thermique sous de lourdes charges. La prise en charge des fréquences est de 50 Hz ou 60 Hz.
Pour améliorer la capacité opérationnelle du transformateur de distribution monophasé à montage sur poteau de 11 kV dans les climats chauds, la méthode de refroidissement peut être mise à niveau de l'ONAN standard au refroidissement forcé. ±2x2,5 % ou une gamme plus large de changeurs de prises hors réseau peuvent optimiser la tension sans interruption de courant. Le niveau d'impédance peut répondre aux exigences d'une protection et d'une régulation contre les défauts d'équilibre de 4 à 5 %, et des dispositifs de protection supplémentaires tels que des fusibles haute tension, des parafoudres ou des couvercles anti-oiseaux peuvent être installés pour améliorer la sécurité dans les zones rurales ou sujettes aux tempêtes. Le fluide à base d'ester respectueux de l'environnement remplace l'huile minérale, améliorant ainsi la résistance au feu et la durabilité. Ces caractéristiques personnalisées améliorent la commodité d'installation, les capacités de récupération des défauts et l'efficacité énergétique, créant un transformateur de distribution monophasé à montage sur poteau de 11 kV adapté aux lignes aériennes dans des environnements difficiles.
D'autres configurations optionnelles incluent des réservoirs de carburant renforcés pour les zones de vents violents ou de tremblements de terre, et des revêtements anticorrosion pour les régions de brouillard salin. Le niveau d'isolation du boîtier peut atteindre jusqu'à 75 kV BIL, ce qui peut gérer les surtensions du système. La modification de la coque peut réduire le bruit ou améliorer la ventilation. La plage de capacité peut couvrir des valeurs nominales typiques de 16 à 200 kVA et la conception du noyau peut réduire l'absence de perte de charge, permettant ainsi d'obtenir un excellent rendement.
Qu'il s'agisse de villages éloignés ou de projets d'expansion de banlieue, ces solutions personnalisées peuvent garantir que le transformateur de distribution monophasé à montage sur poteau de 11 kV répond à des exigences précises, fournit une distribution d'énergie fiable et standard, tout en minimisant les coûts d'exploitation et en prolongeant au maximum la durée de vie.
