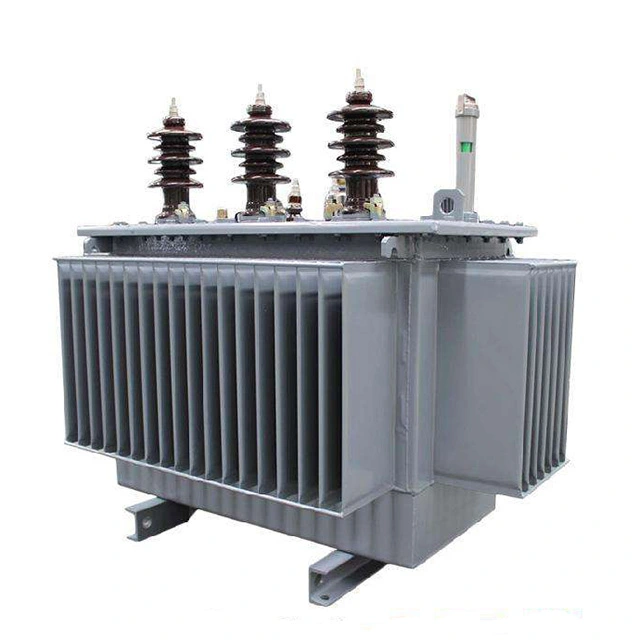

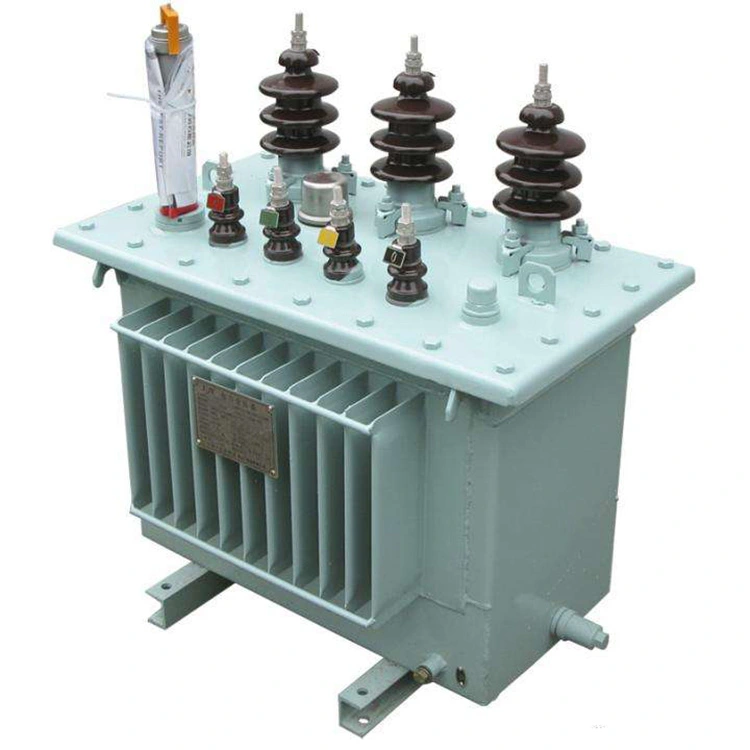

Le transformateur électrique monté sur poteau de 50 kva est un appareil indispensable dans les systèmes de distribution d'énergie basse tension. Ses principales fonctions comprennent la conversion de tension, l'isolation électrique et la protection du système. Il est largement utilisé dans les installations industrielles, les bâtiments commerciaux, les projets résidentiels et la construction d'infrastructures.
Le transformateur électrique à montage sur poteau 50 kva est fabriqué avec des noyaux en acier au silicium de haute qualité et des enroulements en cuivre ou en aluminium à haute conductivité. Il a une structure compacte, de faibles pertes, un faible bruit et un fonctionnement stable, et est conçu pour fonctionner de manière fiable dans diverses conditions de fonctionnement.
Tous les enroulements du transformateur électrique à montage sur poteau de 50 kva sont fabriqués avec des matériaux de haute qualité pour garantir d'excellentes performances d'isolation et une stabilité structurelle. Les enroulements basse tension sont recouverts de papier pour câbles autour des conducteurs, tandis que les enroulements haute tension utilisent des fils de cuivre ronds émaillés au polyuréthane. Le papier adhésif intercouche relie fermement les bobines en une seule unité, ce qui offre d'excellentes performances d'isolation. Cette structure d'enroulement professionnelle empêche efficacement les bobines de se déformer ou d'être endommagées lors d'un fonctionnement à long terme et d'un transport sur de longues distances, garantissant ainsi la stabilité et la fiabilité de la structure globale du transformateur électrique à montage sur poteau de 50 kva.
|
Nom de l'élément |
Transformateur électrique monté sur poteau de 50 kva |
|
Nombre de phases |
Monophasé |
|
Fréquence |
60 Hz / 50 Hz |
|
Côté haute tension (HT) |
7,62 kV, 13,8 kV, 25 kV, 34,5 kV, etc. |
|
Côté basse tension (BT) |
120/240V, 230/400V, 240/480V |
|
Groupe de vecteurs de connexion |
Dyna11 |
|
Impédance de court-circuit |
2,1 % à 4,0 % |
|
Méthode de refroidissement |
ONAN (Huile Naturelle Air Naturelle) |
|
Niveau d'isolation |
HT 95kV / BT 30kV |
|
Aucune perte de charge |
≤170 W |
|
Efficacité à pleine charge |
≥98,75 % |
Q : Dans un transformateur électrique à montage sur poteau 10 kV/0,4 kV 50 kva, par rapport au groupe de connexion Yyn0, quels avantages spécifiques le groupe de connexion Dyn11 présente-t-il en termes de niveau de courant de défaut de court-circuit monophasé côté secondaire et de capacité de suppression de résonance ferromagnétique ?
R : L'impédance homopolaire de la connexion Dyn11 est bien inférieure à celle de Yyn0, ce qui augmente considérablement le courant de défaut de mise à la terre monophasé, facilitant la détection et l'élimination rapides et fiables des défauts par le dispositif de protection, et réduisant les risques de choc électrique et de dommages à l'équipement.
Dans le même temps, l'enroulement triangulaire côté primaire du transformateur électrique monté sur poteau de 50 kva fournit un chemin fermé pour le courant homopolaire, limitant efficacement la dérive du point neutre et empêchant une grave asymétrie de tension triphasée. Lorsque le système subit une résonance ferromagnétique, ce chemin peut produire des effets d'amortissement, ce qui réduit considérablement l'amplitude et la durée de la résonance sur tension. De plus, Dyn11 peut également bloquer l'injection du courant de 3ème harmonique dans le réseau électrique en amont, évitant ainsi l'amplification harmonique et la surcharge de la batterie de condensateurs, et réduisant l'augmentation supplémentaire de la température du transformateur électrique à montage sur poteau 10 kV/0,4 kV 50 kva ainsi que la vitesse de vieillissement de l'isolation.
Par conséquent, pour les scénarios dans lesquels des transformateurs électriques montés sur poteau de 50 kva desservent des zones comportant un grand nombre de charges monophasées, des charges non linéaires ou de longues lignes électriques rurales sujettes à la résonance, Dyn11 présente des avantages significatifs en termes de sécurité, de qualité d'alimentation et de durée de vie des équipements.
Type de montage frontal BT DB
Matériel de ligne de poteaux
Transformateur monté sur poteau
Type de montage latéral BT DB
Machine à enrouler les feuilles
Unité de remplissage d'huile
Four à transformateur et unité de coulée
Four à transformateur
Transformateur en séchage
Transformateur dans l'enroulement 2
Transformateur en enroulement
Le transformateur est en cours d'assemblage
