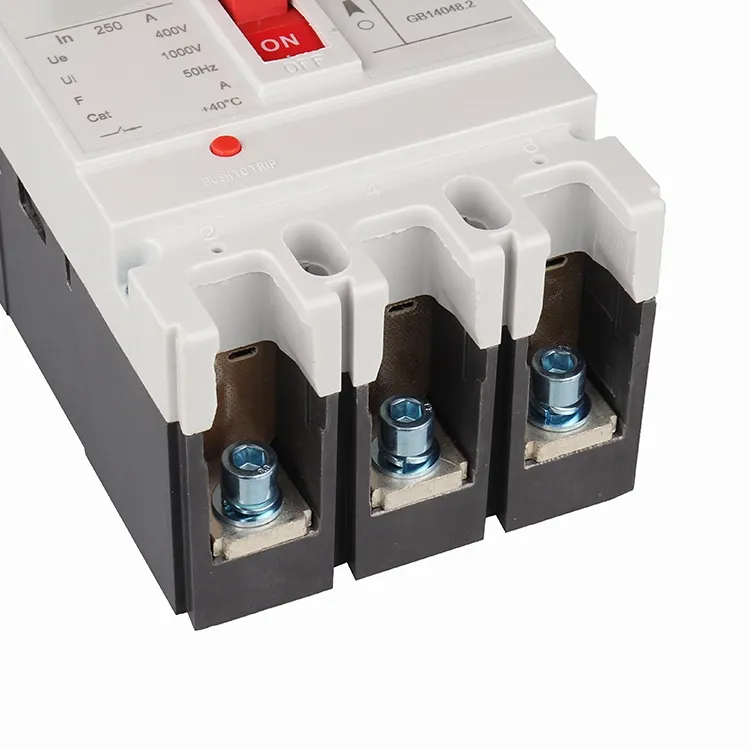

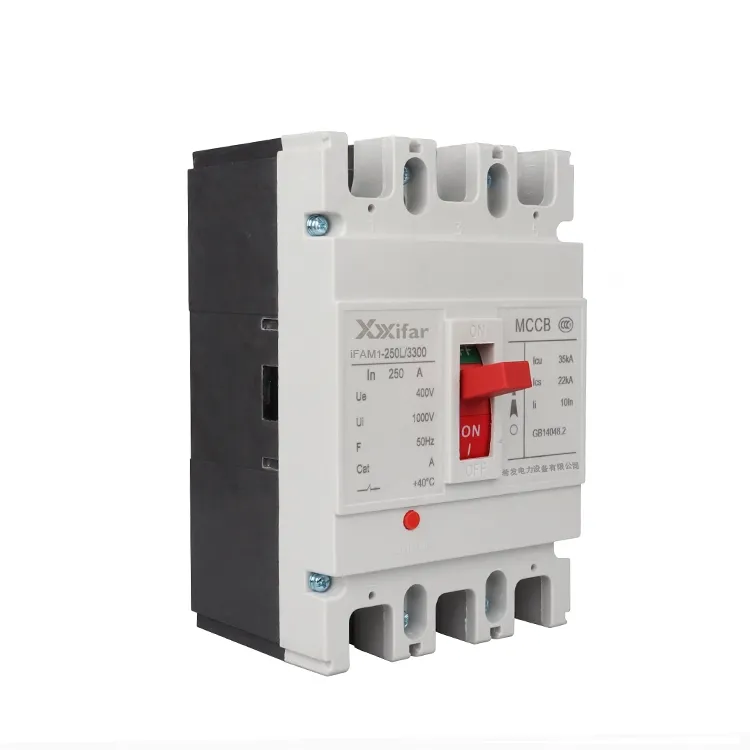

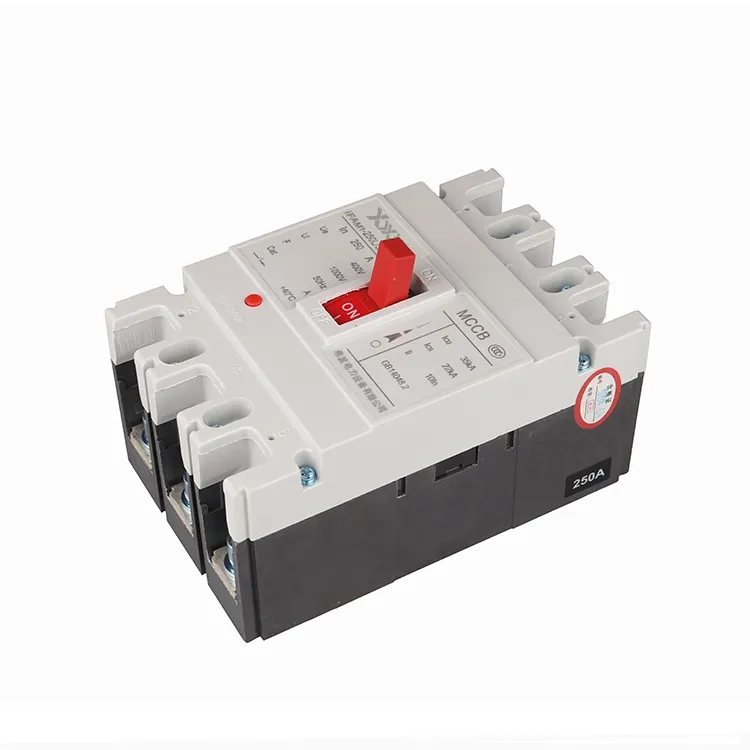

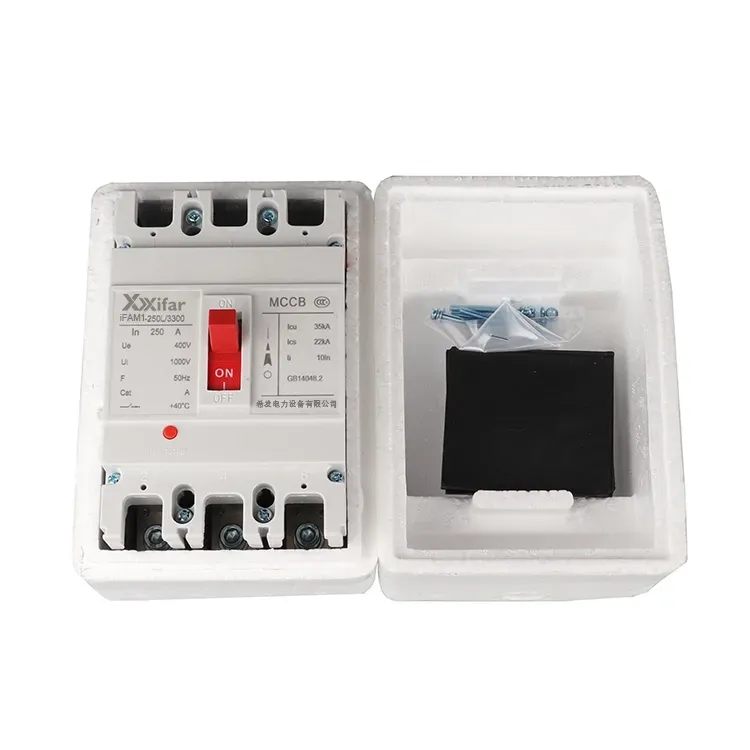

Type fixe de disjoncteur de 250a 2p Mccb

Lors de la sélection d'un disjoncteur mccb MCCB, tel qu'un disjoncteur mccb de type fixe 250a 2p, il est important de baser la décision sur les exigences spécifiques de l'application. Les points suivants fournissent des conseils pratiques pour sélectionner correctement un MCCB :

1. Déterminez le courant nominal d'un disjoncteur mccb 2p de type fixe

C'est le paramètre principal. Il représente le courant que le type fixe du disjoncteur mccb 2p peut transporter en continu en fonctionnement. La valeur nominale sélectionnée doit être égale ou légèrement supérieure au courant de charge maximal attendu du circuit protégé, tout en tenant également compte de la température ambiante, car plus la température ambiante est élevée, plus la capacité de charge de courant est faible.

2. Vérifiez le pouvoir de coupure d'un disjoncteur mccb de type fixe 250a 2p

Le pouvoir de coupure d'un disjoncteur mccb 250a 2p de type fixe doit être supérieur ou au moins égal au courant de court-circuit présumé au point d'installation. Cette valeur est généralement estimée en fonction de facteurs tels que la capacité du transformateur et l'impédance du système. L'objectif est de garantir que le disjoncteur mccb de type fixe 250a 2p puisse interrompre en douceur le courant de défaut le plus élevé possible.

3. Sélectionnez le nombre de pôles et la configuration de câblage pour un disjoncteur mccb de type fixe 250 a.

Choisissez le nombre approprié de pôles, par exemple deux pôles, trois pôles ou quatre pôles. Cela dépend si le système est monophasé, triphasé à trois fils ou triphasé à quatre fils. Il est également nécessaire de confirmer si le raccordement de ligne prévu correspond à la conception du produit.

4. Définir le déclencheur et les caractéristiques de protection d'un disjoncteur à boîtier moulé de 250 A

Sélectionnez un déclencheur magnéto-thermique ou électronique pour un disjoncteur mccb 250a 2p de type fixe en fonction du type de charge. Par exemple, les circuits de moteur peuvent nécessiter des caractéristiques de déclenchement capables de résister à des courants d'appel élevés lors du démarrage. La courbe de déclenchement, telle que le type B, C ou D, doit être adaptée au profil de charge.

5. Tenez compte de la catégorie d'utilisation et des conditions d'installation

La catégorie d'utilisation, telle que la catégorie A ou B, affecte la sélectivité d'un disjoncteur à boîtier moulé mccb 250 a 2p dans des conditions de court-circuit. Les facteurs environnementaux, notamment la température, l'humidité, l'altitude et l'orientation de montage, peuvent avoir un impact sur les performances d'un disjoncteur à boîtier moulé mccb de type fixe 250a 2p et doivent être vérifiés par rapport aux spécifications du fabricant.

6. Évaluer les accessoires et les fonctions auxiliaires

En fonction des besoins de surveillance et de contrôle, des composants supplémentaires tels que des déclencheurs shunt, des déclencheurs à minimum de tension, des contacts auxiliaires et des contacts d'alarme peuvent être sélectionnés sur un disjoncteur à boîtier moulé mccb 250 a 2p. Ces accessoires pourraient étendre les fonctions d'un MCCB, telles que le déclenchement à distance, l'indication d'état et l'intégration du système.

Paramètre de type fixe du disjoncteur mccb 250a 2p :
