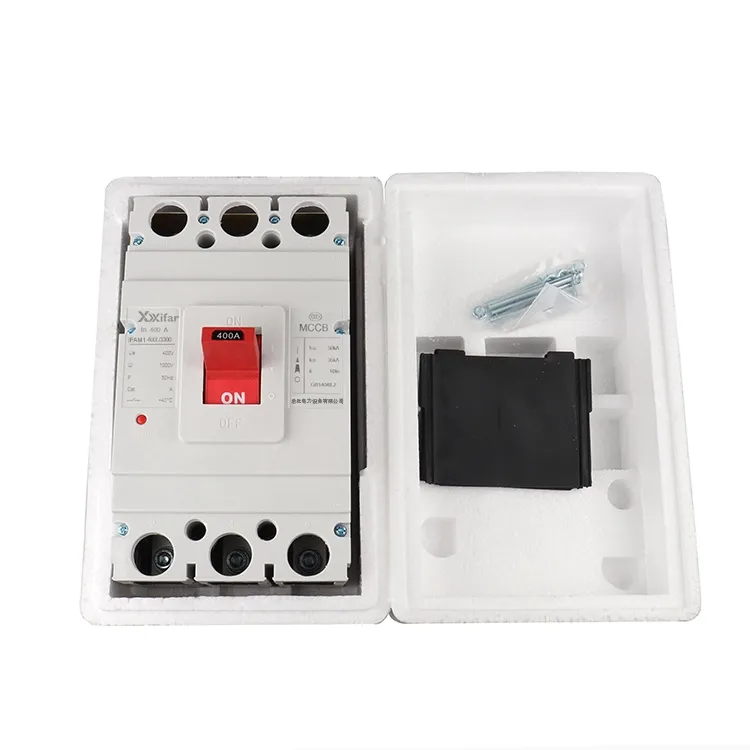

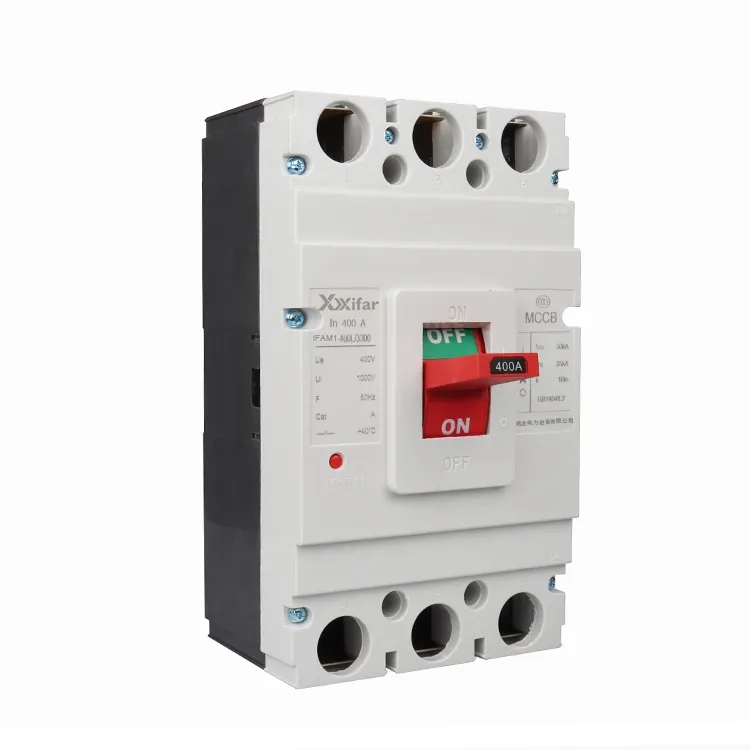

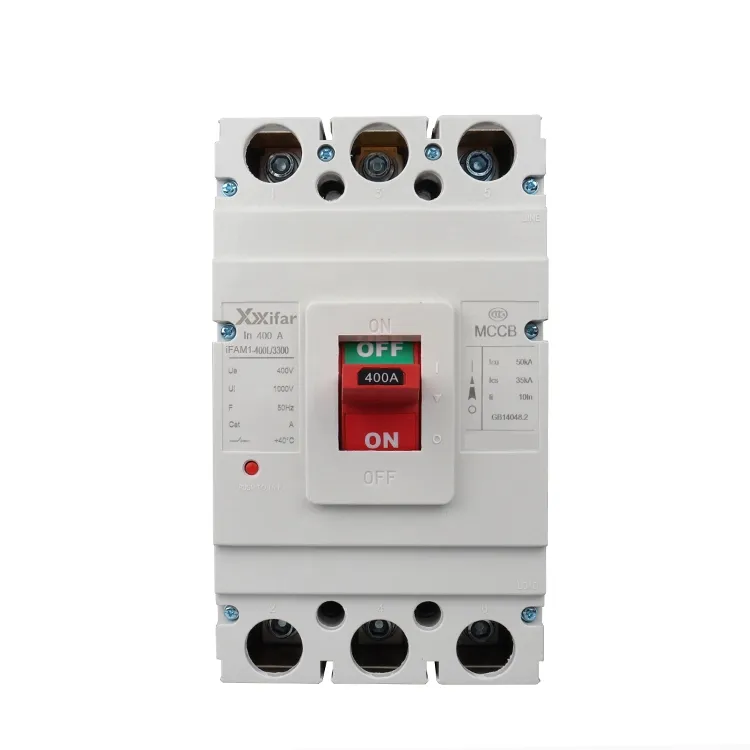

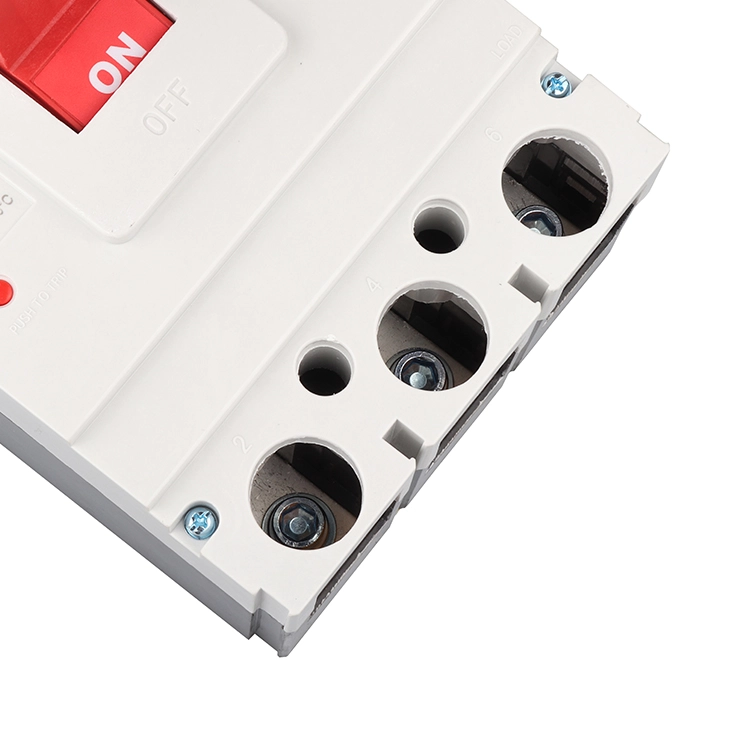

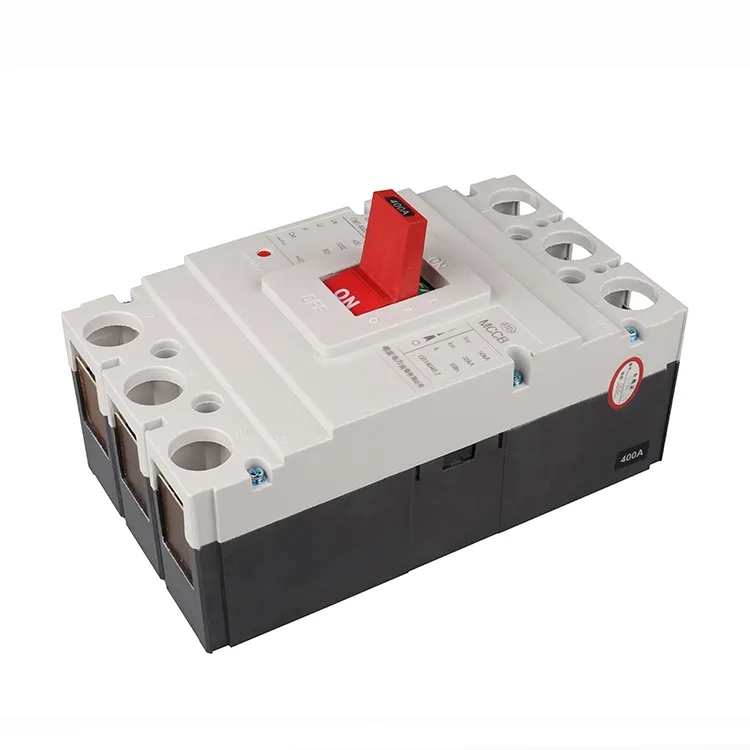

Commutateur à boîtier moulé fermé 400a 3p Mccb

Un interrupteur à boîtier moulé fermé mccb 400a 3p est un type de disjoncteur avec un boîtier isolant moulé et une isolation de l'air. Il est couramment installé et appliqué dans les systèmes de distribution basse tension pour interrompre ou isoler les courants normaux et les courants de défaut dans la plage nominale, ce qui contribue à protéger les câbles et les équipements électriques. Les méthodes de déclenchement courantes pour un interrupteur à boîtier moulé fermé mccb 400a 3p comprennent les déclencheurs magnétiques uniquement, thermomagnétiques et électroniques.

Un déclencheur magnétique uniquement fonctionne uniquement dans des conditions de court-circuit. En d'autres termes, l'interrupteur à boîtier moulé fermé mccb 400a 3p se déclenche uniquement lorsqu'un défaut tel qu'un court-circuit se produit. Ce type est souvent utilisé dans les circuits de chauffage ou dans les circuits de moteur où une protection séparée contre les surcharges est déjà fournie.

Les déclencheurs magnéto-thermiques réagissent à la fois aux courts-circuits et aux surintensités soutenues. Si le courant dépasse 400 A pendant une certaine période ou si un court-circuit se produit, l'interrupteur à boîtier moulé fermé 400 a 3p mccb se déclenchera. Parce qu'il combine deux mécanismes de protection, il est parfois appelé déclenchement combiné ou double sur un interrupteur à boîtier moulé fermé mccb 400a 3p, qui est couramment utilisé dans la distribution générale d'énergie.

Les déclencheurs électroniques représentent une solution plus avancée et plus mature. Avec ce type, des paramètres tels que le capteur magnétique, les réglages thermiques et le délai de déclenchement peuvent être ajustés, ce qui rend le commutateur à boîtier moulé fermé 400a 3p mccb adapté à une plus large gamme d'applications. Cependant, cette flexibilité supplémentaire s’accompagne généralement d’un coût plus élevé.

En plus de ces types, il existe des disjoncteurs à boîtier moulé spécialement conçus pour la protection des moteurs. Pour de telles applications, le réglage du déclenchement magnétique est généralement plus élevé, soit plus de dix fois le courant nominal, de sorte que le disjoncteur à boîtier moulé peut résister au courant d'appel élevé lors du démarrage du moteur sans se déclencher inutilement, tout en assurant une protection en cas de défaut.

Paramètre de commutateur de boîtier moulé inclus 400a 3p mccb :

Fonctions de l'interrupteur à boîtier moulé fermé 400a 3p mccb Accessoires

Les accessoires étendent et complètent les fonctions de base d'un interrupteur à boîtier moulé fermé mccb 400a 3p. Ils ajoutent des options de contrôle et améliorent les fonctionnalités de protection pour en faire une partie intégrante de l'appareil. Les accessoires courants d'un interrupteur à boîtier moulé fermé mccb 400a 3p comprennent des contacts auxiliaires, des contacts d'alarme, des déclencheurs shunt, des déclencheurs sous tension, des opérateurs de moteur et des poignées rotatives externes.

1) Contacts auxiliaires

Les contacts auxiliaires sont principalement utilisés pour indiquer si l'interrupteur à boîtier moulé fermé 400a 3p mccb est ouvert ou fermé, mais ils n'indiquent pas si un déclenchement sur défaut s'est produit. Ils sont connectés au circuit de commande. Pour les disjoncteurs à boîtier moulé d'une taille de châssis de 400 A et plus, des configurations de deux contacts normalement ouverts et de deux contacts normalement fermés sont disponibles avec un courant thermique d'environ 6 A. Une taille de cadre de 100 A utilise généralement un contact inverseur à simple coupure, tandis que 225 A et 250 A et pour adopter une structure de contact en pont avec un courant thermique conventionnel d'environ 3 A.

2) Contacts d'alarme

Les contacts d'alarme sont conçus pour signaler lorsque l'interrupteur à boîtier moulé fermé mccb 400a 3p se déclenche automatiquement en raison de défauts tels qu'une surcharge, un court-circuit ou une sous-tension. Leur courant de fonctionnement est généralement de 380 V CA à 0,3 A ou de 220 V CC à 0,15 A, mais il ne dépasse généralement pas 1 A. Cependant, le courant thermique se situe généralement entre 1 et 2,5 A.

3) Déclencheur shunt

Une unité de déclenchement shunt permet d'ouvrir à distance l'interrupteur à boîtier moulé fermé mccb 400a 3p. Sa tension de fonctionnement peut être indépendante de la tension du circuit principal. Il est destiné à un service de courte durée et le temps d'activation de la bobine ne doit normalement pas dépasser une seconde, sinon la bobine pourrait être endommagée.

Pour éviter l'épuisement de la bobine, un micro-interrupteur est connecté en série avec la bobine de déclenchement shunt. Lorsque la bobine est alimentée, l'armature est attirée, ce qui fait passer le micro-interrupteur d'un état normalement fermé à un état normalement ouvert. Cela interrompt le circuit de commande, donc même si le bouton-poussoir est maintenu enfoncé, la bobine ne restera pas sous tension. Cette conception protège efficacement la bobine de la surchauffe. Une fois que l'interrupteur à boîtier moulé fermé 400a 3p mccb est réinitialisé et refermé, le micro-interrupteur revient à sa position normalement fermée. Les déclencheurs shunt sont disponibles dans différentes tensions et fréquences de commande pour s'adapter à différentes applications.

4) Libération sous tension

Le déclencheur de sous-tension est utilisé pour protéger les circuits et les équipements électriques des conditions de basse tension. Sa bobine est connectée au côté alimentation du disjoncteur à boîtier moulé, et le disjoncteur ne peut être fermé que lorsque la bobine est sous tension. Si la tension est trop basse, l'interrupteur à boîtier moulé fermé 400a 3p mccb ne peut pas être fermé. Il est important de s'assurer que la tension du système correspond à la tension nominale du déclencheur à sous-tension. La plage de fonctionnement se situe généralement entre 70 % et 35 % de la tension nominale. Ces appareils sont également disponibles dans différentes tensions et fréquences pour diverses applications.

5) Mécanisme de commande du moteur

Les opérateurs de moteur sont utilisés pour la fermeture et l’ouverture automatiques et à distance des disjoncteurs. Il existe deux types principaux : à moteur et à électromagnétique. Les mécanismes motorisés sont généralement utilisés pour les disjoncteurs à boîtier moulé avec une taille de châssis de 400 A et plus, tandis que les opérateurs électromagnétiques sont plus adaptés aux disjoncteurs à boîtier moulé d'une taille de 225 A et moins.
