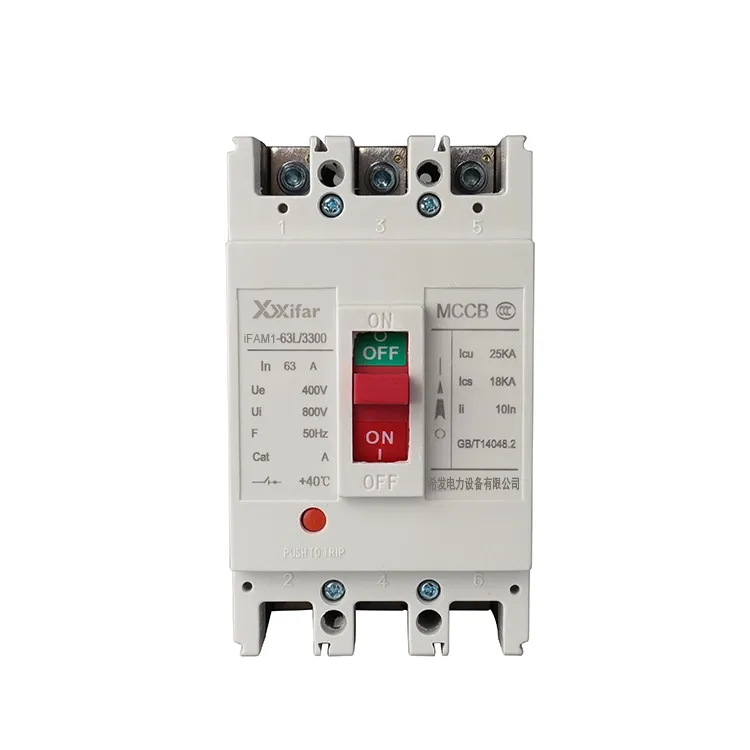

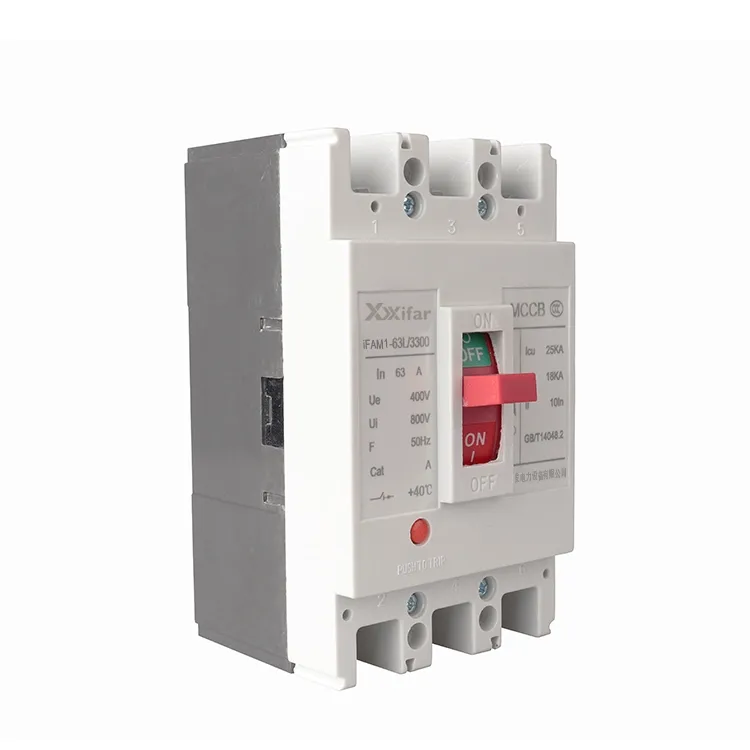

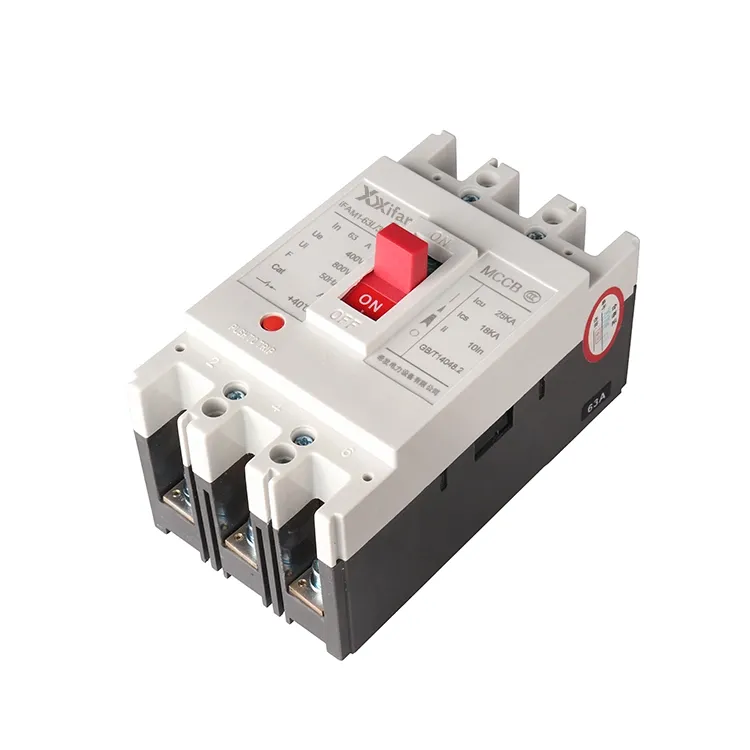

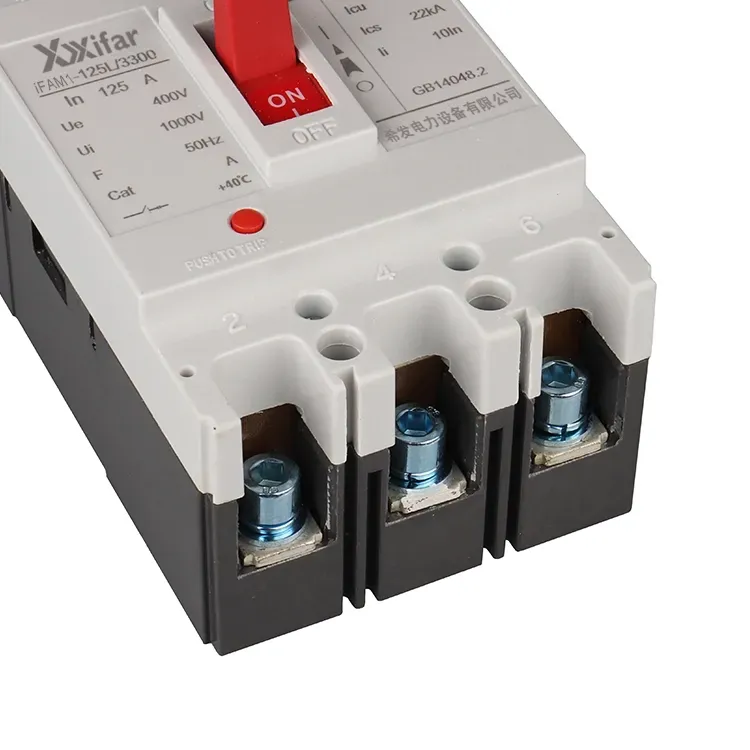

Disjoncteur à boîtier moulé 63a 3p

Principes de fonctionnement des disjoncteurs à boîtier moulé 63a 3p

(1) Détection et interruption du courant

À l'intérieur du disjoncteur à boîtier moulé 63a 3p, un élément de détection surveille le courant circulant dans le circuit. Lorsque le courant dépasse un niveau prédéfini, il génère une force magnétique qui actionne le mécanisme de déclenchement. Il provoque l'ouverture rapide des contacts et la coupure du circuit, sur la base du principe de l'action électromagnétique.

(2) Protection thermique

Dans des conditions de surcharge, l'élément thermique d'un disjoncteur à boîtier moulé 63a 3p chauffe. Une bande bimétallique se plie à mesure que la température augmente, ce qui libère le mécanisme de déclenchement et déconnecte le circuit principal. Cela évite la surchauffe et réduit le risque d'incendie causé par une surintensité prolongée.

(3) Sous-tension et déclenchement par shunt

Lorsque la tension d'alimentation descend en dessous d'un certain niveau, l'armature du déclencheur à sous-tension retombe, déclenchant le mécanisme de déclenchement et ouvrant le circuit. De plus, lorsque le déclencheur shunt est alimenté, son induit se rétracte et active également le même mécanisme de déclenchement, déconnectant ainsi le circuit principal.

Fonctions principales des disjoncteurs à boîtier moulé 63a 3p

(1) Protection contre les courts-circuits

En cas de court-circuit, le courant augmente fortement jusqu'à une valeur très élevée. Le disjoncteur à boîtier moulé 63a 3p répond presque instantanément, ce qui ouvre le circuit pour protéger l'équipement des contraintes électriques sévères.

(2) Protection contre les surcharges

Si le courant de charge dépasse la valeur nominale pendant un certain temps, le disjoncteur à boîtier moulé 63a 3p se déclenchera automatiquement. Il aide à prévenir la surchauffe et les dommages au câblage et aux équipements connectés.

(3) Déconnexion automatique

Chaque fois qu'un défaut survient, le disjoncteur à boîtier moulé 63a 3p peut couper l'alimentation électrique sans intervention manuelle. De plus, cette fonction joue un rôle important dans la protection des équipements et du personnel du système électrique.

Disjoncteur à boîtier moulé 63a 3p Paramètre :

La différence entre un disjoncteur à boîtier moulé 63a 3p et des disjoncteurs miniatures

1. Pouvoir de coupure en court-circuit :

Il existe une nette différence dans la capacité d’interruption des pannes. Les disjoncteurs à boîtier moulé 63a 3p offrent généralement un pouvoir de coupure ultime d'environ 36 kA à 120 kA à 400 V, tandis que les disjoncteurs miniatures 63a 3p sont généralement évalués dans la plage de 6 kA à 10 kA.

2. Ajustabilité des caractéristiques de protection :

Avec un MCCB 63a 3p, la protection contre les surcharges et les courts-circuits peut être réglée indépendamment et les valeurs de déclenchement peuvent être ajustées manuellement. Les déclencheurs électroniques peuvent même fournir une protection à plusieurs niveaux. En revanche, un MCB 63a 3p possède des caractéristiques de protection fixes, qui utilisent un mécanisme magnéto-thermique combiné avec des courbes B, C ou D standard qui ne peuvent pas être ajustées.

3. Installation et résistance mécanique :

Les disjoncteurs à boîtier moulé 63a 3p sont généralement montés à l'aide de boulons pour assurer une connexion plus sécurisée. Cela les rend adaptés aux applications à courant élevé et aux environnements soumis à des vibrations. Les MCB 63a 3p, quant à eux, sont conçus pour une installation rapide sur des rails DIN standard de 35 mm, ce qui est pratique mais offre moins de robustesse mécanique.

4. Applications typiques :

Les MCCB 63a 3p sont largement utilisés dans les systèmes de distribution d'énergie industrielle, la protection des moteurs et les circuits d'alimentation aux niveaux secondaire ou tertiaire. Cependant, les disjoncteurs 63A 3P sont principalement destinés aux circuits de distribution finale, tels que l'éclairage et les prises de courant dans les installations résidentielles ou commerciales.
