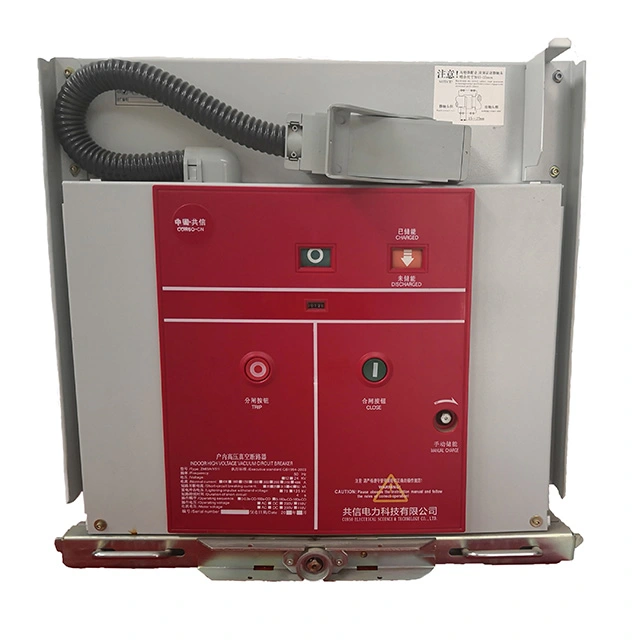

Le disjoncteur électrique à vide ckt 11 kv vcb est conçu pour être utilisé dans les systèmes électriques 12 kV comme dispositif de protection et de contrôle pour les équipements du réseau électrique ainsi que les installations électriques industrielles et minières. Il peut être installé dans des appareillages de commutation tels que les panneaux électriques des séries KYN28, HXGN et GG-1A, et convient aux applications nécessitant des opérations fréquentes.

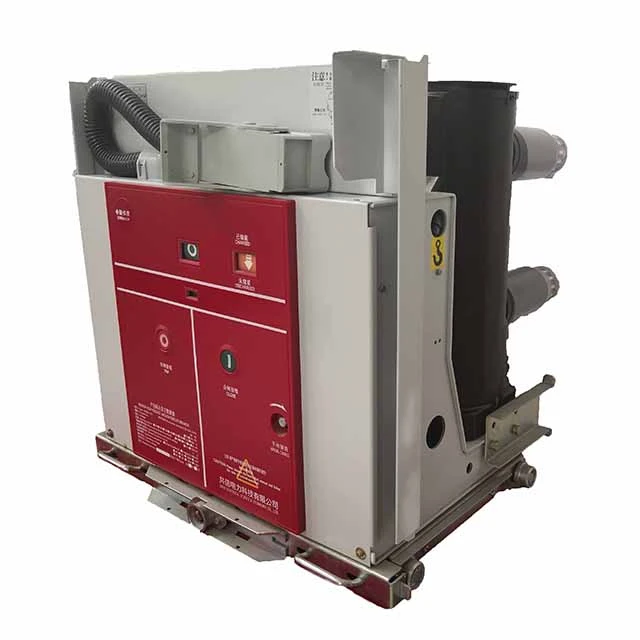

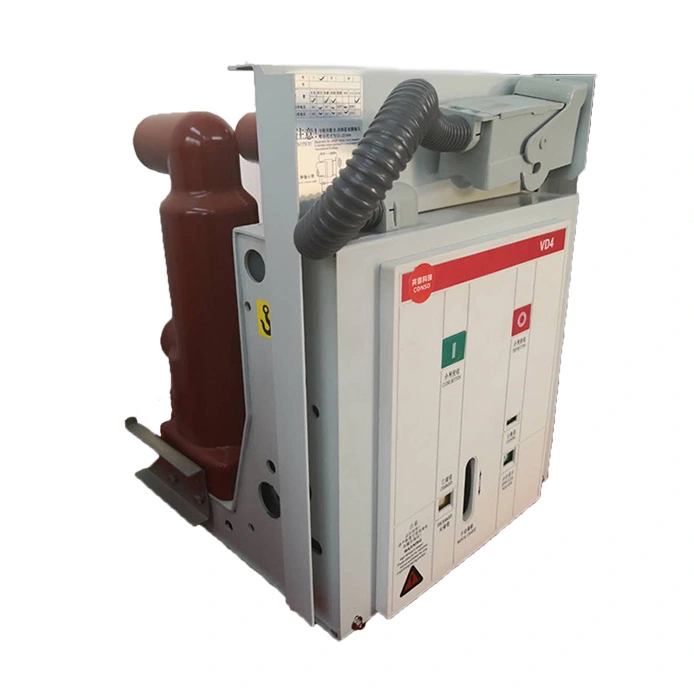

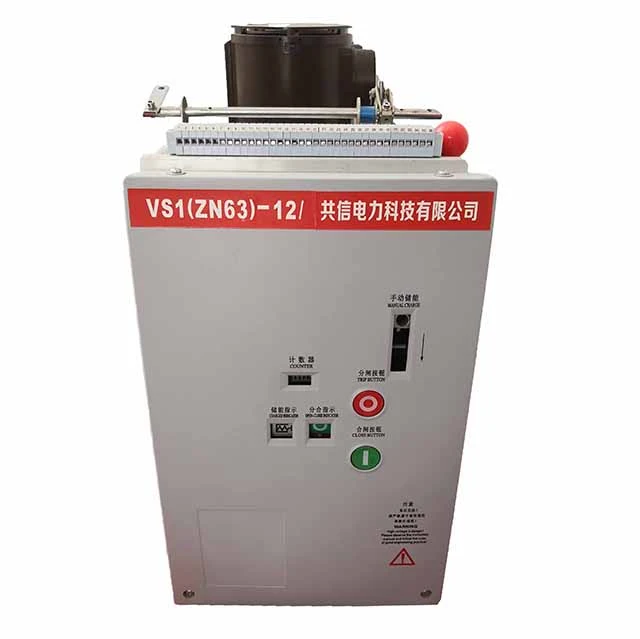

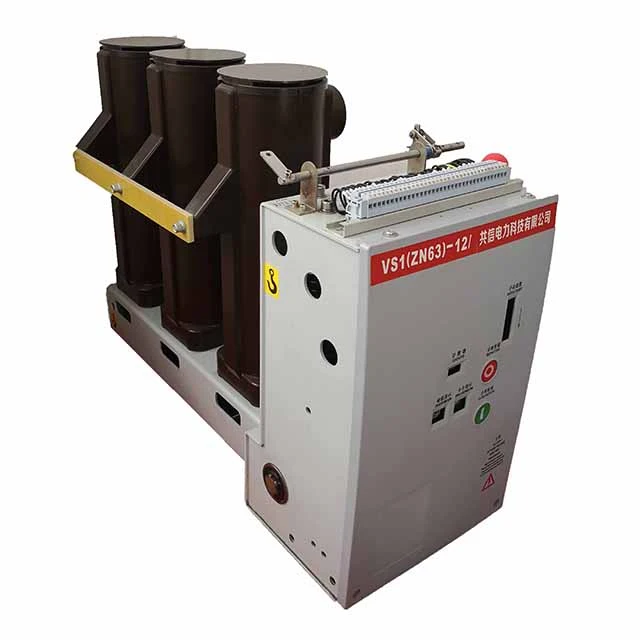

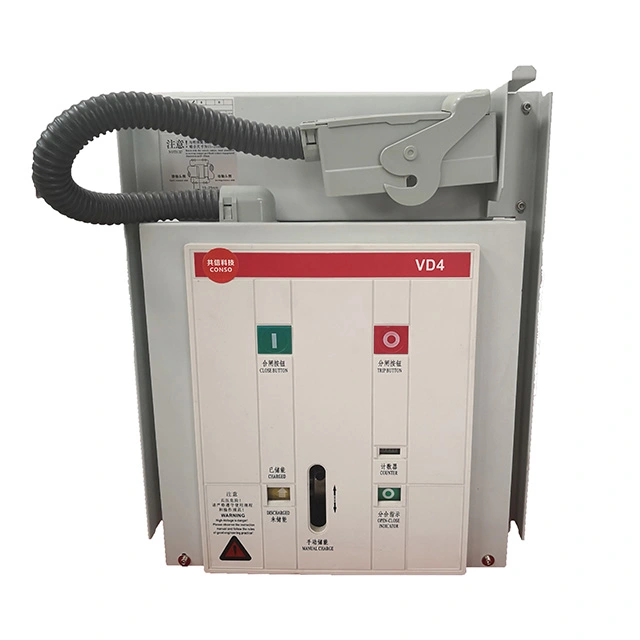

Les types d'installation disponibles du disjoncteur à vide électrique 11kv vcb incluent le type à chariot (chariot à bras), le type stationnaire, le type à montage latéral et le type à aimant permanent. Selon la structure d'isolation, il est proposé en type standard, en type cylindre isolé et en type poteau en résine coulée. Les unités auxiliaires compatibles du disjoncteur à vide électrique 11kv vcb comprennent un camion d'isolation, un chariot à fusibles et un chariot à transformateur de tension.
Structure : L'interrupteur à vide et le circuit conducteur principal sont encapsulés dans une résine époxy, offrant une excellente résistance aux vibrations, à la poussière, à l'humidité et à la pollution. Cette conception améliore considérablement la fiabilité et prolonge la durée de vie dans les environnements difficiles.
Interrupteur à vide : offre de fortes performances d'extinction d'arc et une capacité d'interruption, garantissant une capacité de coupure en court-circuit élevée (jusqu'à 40 kA) et une endurance électrique stable.
Mécanisme de fonctionnement : Conçu comme une unité intégrée au corps du disjoncteur, il peut être configuré de manière flexible pour une installation fixe, sur chariot (chariot à bras) ou latérale, pour répondre aux exigences des différents systèmes d'appareillage de commutation.
Fonctions de protection : protection intégrée contre les surcharges, les courts-circuits et les sous-tensions, garantissant un fonctionnement sûr et fiable du système électrique.
Endurance mécanique : plus de 10 000 opérations.
|
Max. Tension de fonctionnement (kV) |
12 |
||
|
Tension de fonctionnement (V) |
CA 220/110 CC 220/110 |
||
|
Fréquence nominale (Hz) |
50 |
||
|
Tolérance nominale de tension d'impulsion d'éclairage (kV) |
75 |
||
|
1 min Tension de fréquence industrielle (kV) |
42 |
||
|
Courant nominal de coupure de court-circuit (kA) |
25 |
31.5 |
40 |
|
Courant nominal (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Durée de vie mécanique (fois) |
10 000 ou 20 000 |
||
|
Vitesse de fermeture moyenne (m/s) |
0,5 à 0,8 |
||
|
Vitesse de déclenchement moyenne (m/s) |
0,9 à 1,2 |
||
|
Temps de coupure en court-circuit (heures) |
30 |
||
|
Temps de fermeture (ms) |
35 à 70 |
||
|
Temps de déclenchement (ms) |
20 à 50 |
||
